El ADC puede ser utilizado como un único dispositivo autónomo, y funcionará perfectamente haciendo eso. Sin embargo, cuando se considera que el propósito del ADC es equilibrar la carga de conjuntos de servidores, la necesidad de agrupar el propio ADC se hace evidente. El diseño de la interfaz de usuario del ADC, fácilmente navegable, hace que la configuración del sistema de clustering sea sencilla.

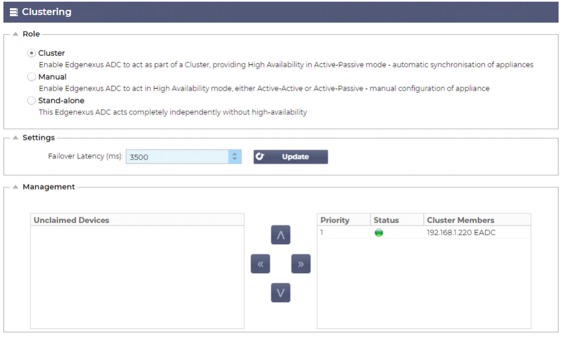

La página Sistema > Clustering es donde se configura la alta disponibilidad de sus dispositivos ADC. Esta sección está organizada en varios apartados.
Nota importante
· No es necesario un cable dedicado entre el par ADC para mantener un latido de alta disponibilidad.
· El latido del corazón tiene lugar en la misma red que el servicio virtual que requiere alta disponibilidad para ser puesto en marcha.
· No hay conmutación por error de estado entre los dispositivos ADC.
· Cuando se habilita la alta disponibilidad en dos o más ADCs, cada caja transmitirá vía UDP los Servicios Virtuales que está configurada para proveer.
· La conmutación por error de alta disponibilidad utiliza la mensajería unicast y el ARP gratuito para informar a los nuevos conmutadores del equilibrador de carga activo.
Papel
Hay tres roles de cluster disponibles cuando se configura el ADC para alta disponibilidad.
Cluster
· Por defecto, un nuevo ADC se encenderá utilizando el rol de Cluster. En este rol, cada miembro del clúster tendrá la misma "configuración de trabajo", y como tal, sólo un ADC en el Clúster estará Activo en cualquier momento.
· Una "configuración de trabajo" significa todos los parámetros de configuración, excepto los elementos que deben ser únicos, como la dirección IP de gestión, el nombre del ALB, los ajustes de red, los detalles de la interfaz, etc.
· El ADC con prioridad 1, la posición más alta, del cuadro de miembros del clúster es el propietario del clúster y el equilibrador de carga activo, mientras que todos los demás ADC son miembros pasivos.
· Puede editar cualquier ADC del clúster y los cambios se sincronizarán con todos los miembros del clúster.
· Cuando se elimina un ADC del Cluster, todos los Servicios Virtuales serán eliminados de ese ADC.
· No se puede eliminar el último miembro del Cluster a Dispositivos no reclamados. Para eliminar el último miembro, cambie el rol a Manual o Stand-alone.
· Los siguientes objetos no están sincronizados:
o Sección manual de fecha y hora - (la sección NTP está sincronizada)
o Latencia de conmutación por error (ms)
o Sección de hardware
o Sección de electrodomésticos
o Sección de la red
Fallo del propietario del clúster
· Cuando el propietario de un clúster falla, uno de los miembros restantes tomará automáticamente el relevo y seguirá equilibrando la carga del tráfico.
· Cuando el propietario del clúster regrese, reanudará el tráfico de equilibrio de carga y asumirá el papel de propietario.
· Supongamos que el Propietario ha fallado, y un Miembro ha asumido el equilibrio de carga. Si desea que ese miembro que ha asumido el tráfico de equilibrio de carga se convierta en el nuevo propietario, resalte el miembro y haga clic en la flecha hacia arriba para moverlo a la posición de prioridad 1.
· Si edita uno de los miembros restantes del clúster y el propietario no está disponible, el miembro editado se promoverá automáticamente al propietario sin pérdida de tráfico
Cambio de rol de clúster a rol manual
· Si desea cambiar el rol de Cluster a Manual, haga clic en el botón de radio junto a la opción de rol Manual

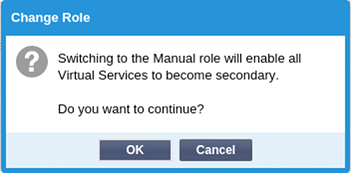

· Después de hacer clic en el botón de opción, verá el siguiente mensaje:
· Haga clic en el botón OK

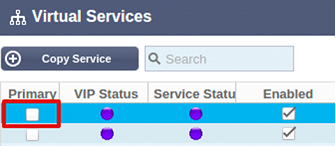

· Compruebe la sección de Servicios Virtuales. Verá que la columna Primaria muestra ahora una casilla sin marcar.
· Es una característica de seguridad y significa que si usted tiene otro ADC con los mismos Servicios Virtuales, entonces no habrá interrupción del flujo de tráfico.
Cambio de rol de Cluster a Stand-alone
· Si desea cambiar el rol de Cluster a Stand-alone, haga clic en el botón de radio junto a la opción Standalone.

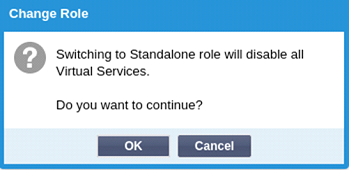

· Se le pedirá el siguiente mensaje:
· Haga clic en Aceptar para cambiar los roles.
· Compruebe sus Servicios Virtuales. Verá que la columna Primaria cambia de nombre a Independiente
· También verá que todos los Servicios Virtuales están desactivados (sin marcar) por razones de seguridad.
· Una vez que esté seguro de que ningún otro ADC de la misma red tiene servicios virtuales duplicados, puede habilitar cada uno de ellos.
Función manual
Un ADC en el rol Manual trabajará con otros ADCs en el rol Manual para proveer alta disponibilidad. La principal ventaja sobre el rol de Cluster es la capacidad de establecer qué ADC es Activo para una IP Virtual. La desventaja es que no hay sincronización de la configuración entre los ADCs. Cualquier cambio debe ser replicado manualmente en cada caja a través de la GUI, o para muchos cambios, puede crear un jetPACK de un ADC y enviarlo al otro.
· Para hacer que una dirección IP virtual esté "activa", marque la casilla de la columna principal (página de servicios IP)
· Para hacer que una dirección IP virtual sea "pasiva", deje la casilla en blanco en la columna principal (página de servicios IP)
· En el caso de que un servicio Activo falle al Pasivo:
o Si las dos columnas primarias están marcadas, se produce un proceso de elección y la dirección MAC más baja será la activa
o Si ambas están desmarcadas, se lleva a cabo el mismo proceso de elección. Además, si ambas están desmarcadas, no hay un retorno automático al CAD activo original.
Función independiente
Un ADC con el rol de autónomo no se comunicará con ningún otro ADC en lo que respecta a sus servicios, y por lo tanto todos los Servicios Virtuales permanecerán en el estado Verde y conectados. Debe asegurarse de que todos los Servicios Virtuales tienen direcciones IP únicas, o habrá un conflicto en su red.
Ajustes
En la sección de Configuración, puede establecer la Latencia de la Conmutación por error en milisegundos, el tiempo que un ADC Pasivo esperará antes de hacerse cargo de los Servicios Virtuales después de que el ADC Activo haya fallado.
Recomendamos establecer este valor a 10000ms o 10 segundos, pero puede disminuir o aumentar este valor para adaptarse a su red y a sus necesidades. Los valores aceptables están entre 1500ms y 20000ms. Si experimenta inestabilidad en el clúster con una latencia menor, debería aumentar este valor.
Gestión
En esta sección, puede añadir y eliminar miembros del clúster, así como cambiar la prioridad de un ADC en el clúster. La sección consta de dos paneles y un conjunto de flechas entre ellos. El área de la izquierda son los dispositivos no reclamados, mientras que el área de la derecha es el propio clúster.
Añadir un ADC al clúster
· Antes de añadir el ADC al clúster, debe asegurarse de que todos los dispositivos ADC han recibido un nombre único en la sección Sistema > Red.
· Debería ver el ADC como Prioridad 1 con el estado en verde y su nombre bajo la columna Miembros del clúster en la sección de gestión. Este ADC es el dispositivo principal por defecto.
· Todos los demás ADCs disponibles aparecerán en la ventana de Dispositivos No Reclamados dentro de la sección de gestión. Un Dispositivo No Reclamado es el ADC que ha sido asignado en el Rol de Cluster pero que no tiene Servicios Virtuales configurados.
· Resalte el ADC de la ventana de Dispositivos no reclamados y haga clic en el botón de la flecha derecha.

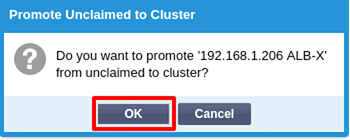

· Ahora verá el siguiente mensaje:
· Haga clic en Aceptar para promover el ADC al clúster.

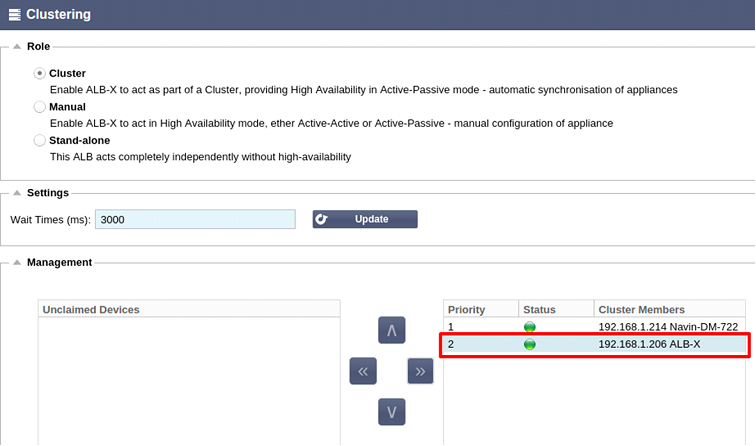

· Su ADC debería aparecer ahora como prioridad 2 en la lista de miembros del clúster.
Eliminación de un miembro del clúster

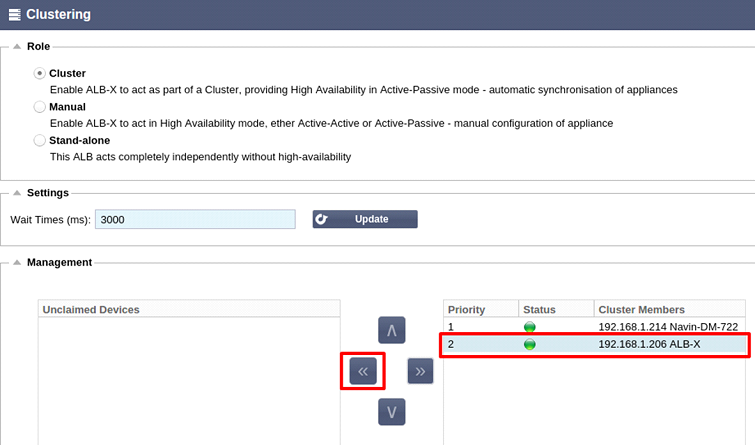

· Resalte el miembro del clúster que desea eliminar del clúster.
· Haz clic en el botón de la flecha izquierda.
· Se le presentará una solicitud de confirmación.
· Haga clic en Aceptar para confirmar.
· Su CAD será eliminado y se mostrará en el lado de Dispositivos no reclamados.
Cambiar la prioridad de un CAD
Puede haber ocasiones en las que desee cambiar la prioridad de un CAD dentro de la lista de miembros.
· El ADC que encabeza la lista de miembros del clúster tiene prioridad 1 y es el ADC activo para todos los servicios virtuales
· El ADC que ocupa el segundo lugar en la lista tiene prioridad 2 y es el ADC pasivo para todos los servicios virtuales

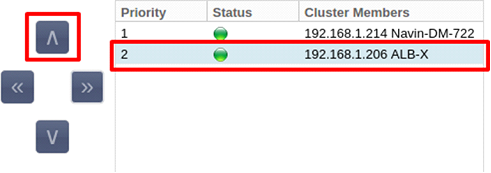

· Para cambiar cuál es el CAD activo, simplemente resalte el CAD y haga clic en la flecha hacia arriba hasta que esté en la parte superior de la lista
