Para utilizar con éxito el equilibrio de carga de capa 7 con servidores que utilizan conexiones cifradas mediante SSL, el ADC debe estar equipado con los certificados SSL utilizados en los servidores de destino. Este requisito es para que el flujo de datos pueda ser descifrado, examinado, gestionado y luego vuelto a cifrar antes de enviarlo al servidor de destino.
Los certificados SSL pueden ir desde los certificados autofirmados que el ADC puede generar hasta los certificados tradicionales (comodín incluido) disponibles en proveedores de confianza. También puede utilizar certificados firmados por el dominio que se generan desde Active Directory.
¿Qué hace el CAD con el certificado SSL?
El ADC puede realizar reglas de gestión del tráfico (flightPATH) en función de lo que contengan los datos. Esta gestión no se puede realizar sobre los datos encriptados con SSL. Cuando el ADC tiene que inspeccionar los datos, primero necesita descifrarlos, y para ello, necesita tener el certificado SSL utilizado por el servidor. Una vez descifrados, el ADC podrá examinar y ejecutar las reglas flightPATH. A continuación, los datos se volverán a cifrar utilizando el certificado SSL y se enviarán al servidor real final.
Crear certificado
Aunque el ADC puede utilizar un certificado SSL de confianza global, puede generar un certificado SSL autofirmado. El SSL autofirmado es perfecto para los requisitos de equilibrio de carga interna. Sin embargo, sus políticas de TI pueden requerir un certificado CA de confianza o de dominio.

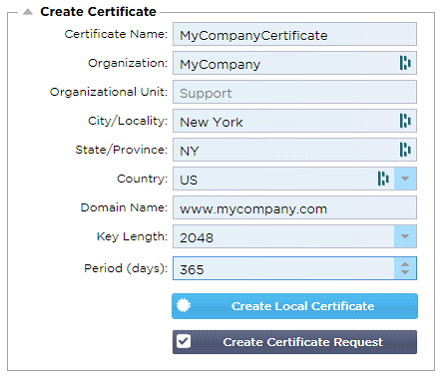

Cómo crear un certificado SSL local
· Rellene todos los datos como en el ejemplo anterior
· Haga clic en Crear certificado local
· Una vez que haya pulsado esto, puede aplicar el certificado a un Servicio Virtual.
Crear una solicitud de certificado (CSR)
Cuando necesite obtener un SSL de confianza global de un proveedor externo, necesitará generar un CSR para generar el certificado SSL.
Rellene el formulario tal y como se muestra arriba con todos los datos pertinentes y, a continuación, haga clic en el botón de solicitud de certificado. Se le presentará la ventana emergente correspondiente a los datos que ha proporcionado.
Deberá cortar y pegar el contenido en un archivo de texto y nombrarlo con una extensión de archivo CSR, por ejemplo, mycert.csr. Este archivo CSR tendrá que ser proporcionado a su autoridad de certificación para crear el certificado SSL.

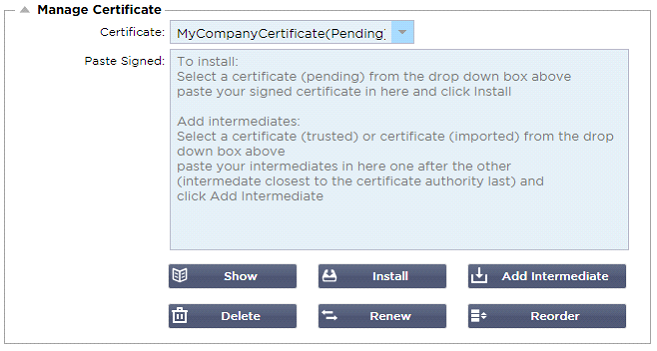

Gestionar el certificado
Esta sub-sección contiene varias herramientas para permitir la gestión de los certificados SSL que tiene dentro del ADC.
Mostrar
Puede haber ocasiones en las que desee ver los detalles de un certificado SSL instalado.
· Seleccione el certificado en el menú desplegable
· Haga clic en el botón Mostrar

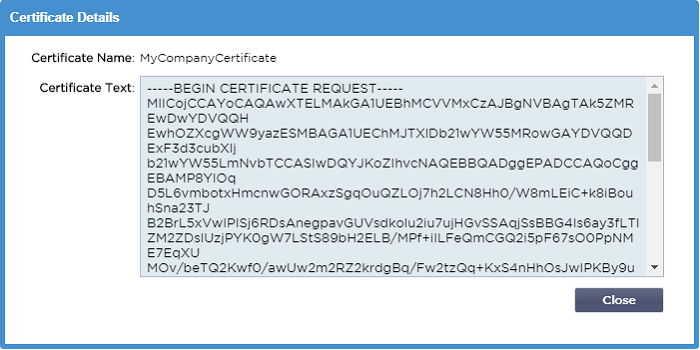

· Se presentará la ventana emergente que se muestra a continuación con los detalles del certificado.
Instalación de un certificado
Una vez que obtenga el certificado de la Autoridad Certificadora de Confianza, tendrá que compararlo con el CSR generado e instalarlo en el ADC.
· Seleccione un certificado que haya generado en los pasos anteriores. Habrá un estado (Pendiente) fijado a la partida. En el ejemplo, MiEmpresaCertificado se muestra en la imagen superior.
· Abra el archivo del certificado en un editor de texto
· Copiar todo el contenido del archivo en el portapapeles
· Pegue el contenido del certificado SSL firmado que ha recibido de la autoridad de confianza en el campo marcado como Paste Signed.
· También puede pegar los intermedios debajo de esto, teniendo cuidado de seguir el orden correcto:
1. (TOP) Su certificado firmado
2. (2º desde arriba) Intermedio 1
3. (3ª desde arriba) Intermedio 2
4. (Abajo) Intermedio 3
5. Autoridad de certificación raíz No es necesario añadir esto ya que existen en las máquinas cliente.
(el ADC también contiene un paquete raíz para la recodificación cuando actúa como cliente de un servidor real)
· Haga clic en Instalar
· Una vez que haya instalado el certificado, debería ver el estado (Trusted) junto a su certificado
Si se ha equivocado o ha introducido un orden intermedio erróneo, seleccione el Certificado (de confianza) y añada los certificados (incluido el certificado firmado) de nuevo en el orden correcto y haga clic en Instalar
Añadir intermedio
En ocasiones es necesario añadir los certificados intermedios por separado. Por ejemplo, puede haber importado un certificado que no tenga los intermedios.
· Resalte un certificado (de confianza) o un certificado (importado)
· Pegue los intermedios uno debajo de otro teniendo cuidado de que el intermedio más cercano a la autoridad de certificación se pegue en último lugar.
· Haz clic en Añadir Intermedio.
Si te equivocas en el orden, puedes repetir el proceso y añadir los intermedios de nuevo. Esta acción sólo sobrescribirá los intermedios anteriores.
Eliminar un certificado
Puede eliminar un certificado utilizando el botón Eliminar. Una vez eliminado, el certificado será eliminado por completo del ADC y deberá ser reemplazado, para luego volver a aplicarlo a los Servicios Virtuales si se requiere nuevamente.
Nota: Asegúrese de que el certificado no está vinculado a una VIP operativa antes de eliminarlo.
Renovar un certificado
El botón Renovar permite obtener una nueva solicitud de firma de certificado. Esta acción es necesaria cuando el certificado está a punto de expirar y necesita ser renovado.
· Seleccione un certificado de la lista desplegable; puede elegir cualquier certificado con el estado (Pendiente), (De confianza) o (Importado)
· Haga clic en Renovar
· Copie los detalles del nuevo CSR para poder obtener un nuevo certificado
· Cuando obtenga el nuevo certificado, siga los pasos detallados en Mostrar
·
· Puede haber ocasiones en las que desee ver los detalles de un certificado SSL instalado.
· Seleccione el certificado en el menú desplegable
· Haga clic en el botón Mostrar
· Se presentará la ventana emergente que se muestra a continuación con los detalles del certificado.
· Instalación de un certificado.
· El certificado nuevo y renovado se instalará ahora en el CAD.
Importar un certificado
En muchos casos, las empresas corporativas necesitarán utilizar sus certificados firmados por el dominio como parte de sus regímenes de seguridad interna. Los certificados deben estar en formato PKCS#12, y las contraseñas protegen invariablemente dichos certificados.

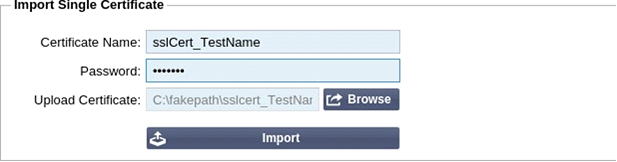

La imagen siguiente muestra la subsección para importar un solo certificado SSL.
· Asigne a su certificado un nombre amigable. El nombre lo identifica en las listas desplegables utilizadas en el CAD. No es necesario que sea el mismo que el nombre de dominio del certificado, pero debe ser alfanumérico y sin espacios. No se permite ningún carácter especial que no sea _ y -.
· Escriba la contraseña que utilizó para crear el certificado PKCS#12
· Busque el archivo {certificate name}.pfx
· Haga clic en Importar.
· Su certificado estará ahora en los menús desplegables de SSL correspondientes dentro del CAD

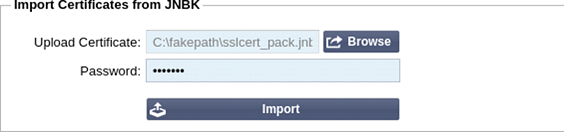

Importación de varios certificados
Esta sección le permite importar un archivo JNBK que contenga múltiples certificados. Un archivo JNBK es encriptado y producido por el CAD cuando se exportan múltiples certificados.
· Busque su archivo JNBK - puede crear uno de ellos exportando varios certificados
· Escriba la contraseña que utilizó para crear el archivo JNBK
· Haga clic en Importar.
· Sus certificados estarán ahora en los menús desplegables de SSL correspondientes dentro del CAD

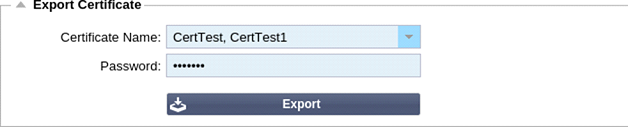

Exportar un certificado
De vez en cuando, es posible que desee exportar uno de los certificados que tiene el CAD. El CAD ha sido dotado de la capacidad de hacerlo.
· Haga clic en el certificado o certificados que desee instalar. Puede hacer clic en la opción Todos para seleccionar todos los certificados de la lista.
· Escriba una contraseña para proteger el archivo exportado. La contraseña debe tener al menos seis caracteres. Se pueden utilizar letras, números y algunos símbolos. Los siguientes caracteres no son aceptables: < > " ' ( ) ; \ | \A3 % &
· Haga clic en Exportar
· Si exporta un solo certificado, el archivo resultante se llamará sslcert_{certname}.pfx. Por ejemplo, sslcert_Test1Cert.pfx
· En el caso de una exportación de varios certificados, el archivo resultante será un archivo JNBK. El nombre del archivo será sslcert__pack.jnbk.
Nota: Un archivo JNBK es un archivo contenedor encriptado producido por el CAD y válido sólo para la importación en el CAD
Widgets
La página Biblioteca > Widgets le permite configurar varios componentes visuales ligeros que se muestran en su panel de control personalizado.

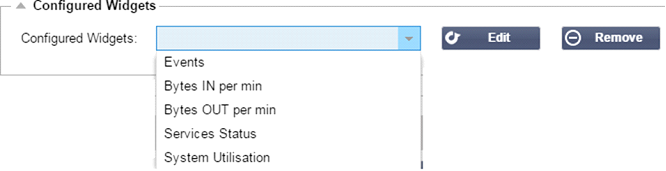

Widgets configurados
La sección de widgets configurados le permite ver, editar o eliminar cualquier widget creado desde la sección de widgets disponibles.
Widgets disponibles
El CAD dispone de cinco widgets diferentes que puede configurar según sus necesidades.

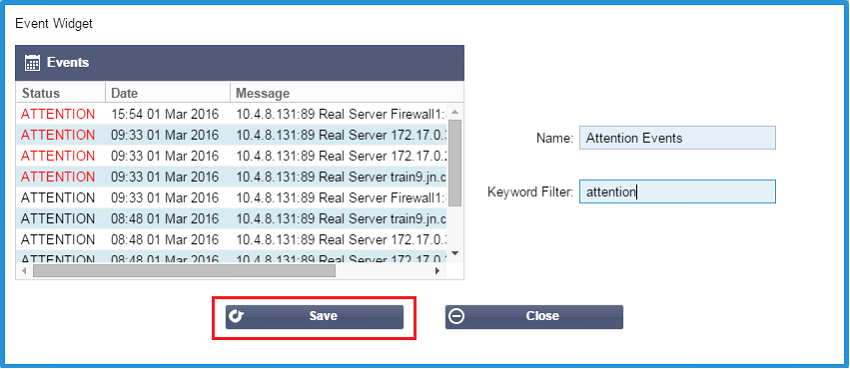

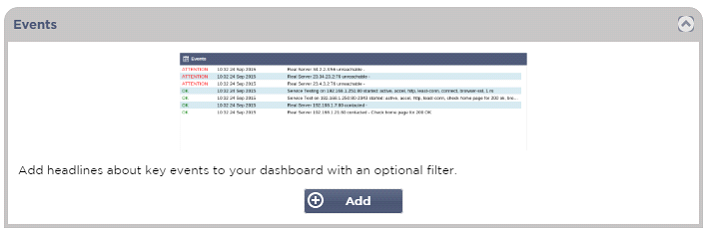

El widget de eventos
· Para añadir un evento al widget de Eventos, haga clic en el botón Añadir.
· Proporcione un nombre para su evento. En nuestro ejemplo, hemos añadido Attention Events como nombre del evento.
· Añadir un filtro de palabras clave. También hemos añadido el valor del filtro de Atención
· Haga clic en Guardar y luego en Cerrar

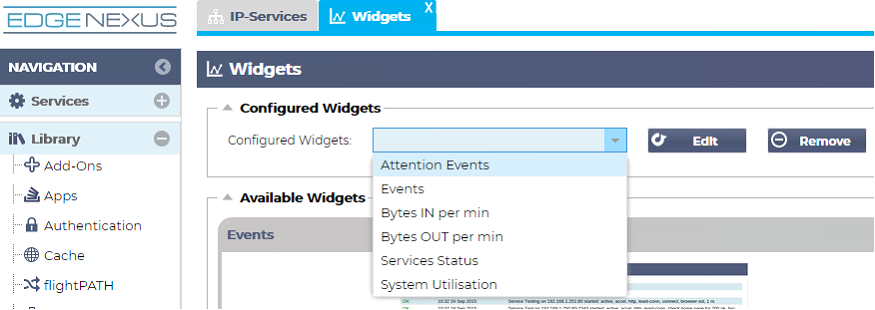

· Ahora verá un Widget adicional llamado Eventos de Atención en el desplegable de Widgets Configurados.
· Puedes ver que ahora hemos añadido este widget en la sección Vista > Tablero.

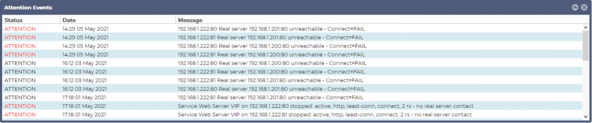

· Seleccione el widget de Eventos de Atención para mostrarlo dentro del Tablero. Véase más abajo.
También puede pausar y reiniciar la transmisión de datos en directo haciendo clic en el botón Pausar datos en directo. Además, puede volver al panel de control por defecto en cualquier momento haciendo clic en el botón Panel de control por defecto.

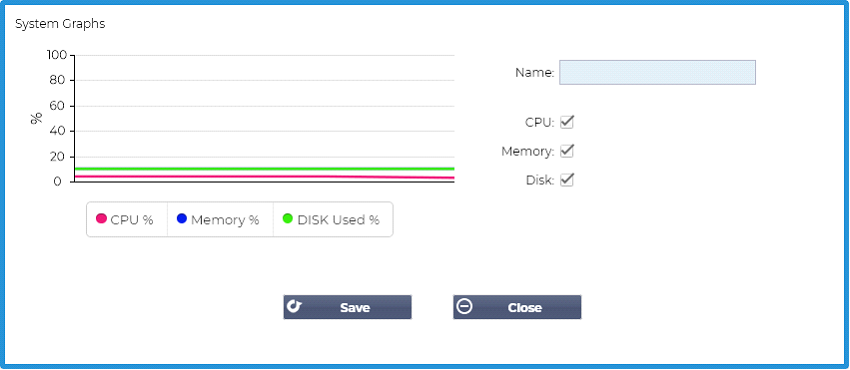

El widget de gráficos del sistema
El CAD tiene un widget configurable de gráficos del sistema. Haciendo clic en el botón Añadir del widget, puede añadir los siguientes gráficos de monitorización que se mostrarán.
· CPU
· MEMORIA
· DISCO
Una vez que los haya añadido, estarán disponibles individualmente en el menú de widgets del Tablero.

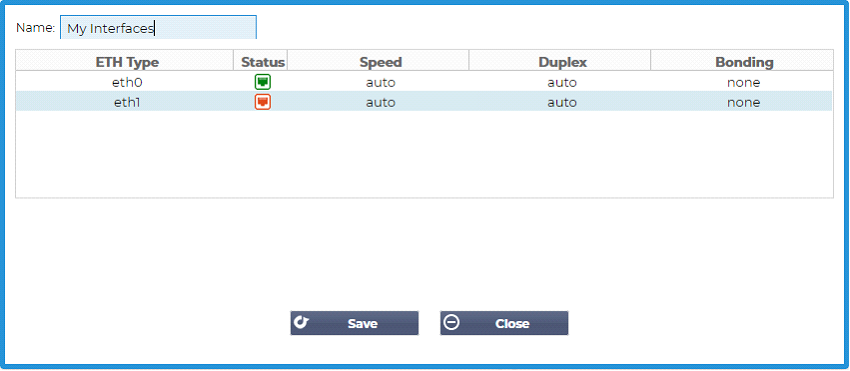

Widget de interfaz
El widget Interfaz permite mostrar los datos de la interfaz de red elegida, como ETH0, ETH1, etc. El número de interfaces disponibles para la adición depende de cuántas interfaces de red haya definido para el dispositivo virtual o aprovisionado dentro del dispositivo de hardware.
Una vez que haya terminado, haga clic en el botón Guardar y luego en el botón Cerrar.

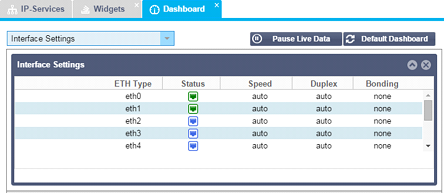

Selecciona el widget que acabas de personalizar en el menú desplegable de widgets dentro del Tablero. Verás una pantalla como la siguiente.

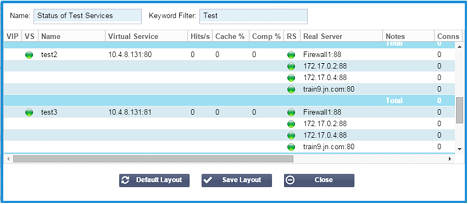

Widget de estado
El widget de estado le permite ver el equilibrio de carga en acción. También puede filtrar la vista para mostrar información específica.
· Haga clic en Añadir.
· Introduzca un nombre para el servicio que desea supervisar

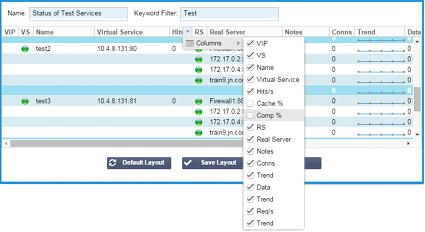

· También puede elegir qué columnas desea mostrar en el widget.
· Una vez que esté satisfecho, haga clic en Guardar, seguido de Cerrar.

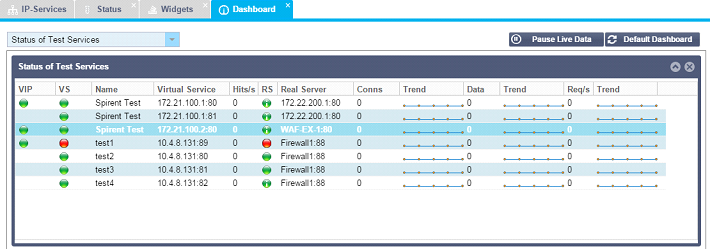

· El widget de Estado elegido estará disponible en la sección del Tablero.

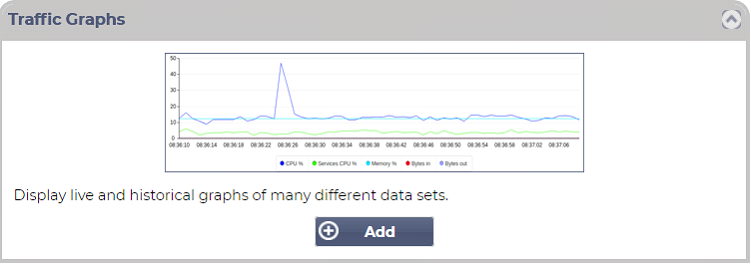

Widget de gráficos de tráfico
Este widget puede configurarse para mostrar los datos de tráfico actuales e históricos por Servicios Virtuales y Servidores Reales. Además, puede ver los datos actuales e históricos del tráfico global
· Haga clic en el botón Añadir
· Nombra tu widget.
· Elija una base de datos entre los servicios virtuales, los servidores reales o el sistema.
· Si elige Servicios Virtuales, puede seleccionar un servicio virtual en el desplegable VS/RS.
· Elija un periodo de tiempo en el desplegable Último.
o Minuto - últimos 60
o Hora - datos agregados de cada minuto durante los últimos 60 minutos
o Día: datos agregados de cada hora de las 24 horas anteriores
o Semana: datos agregados de cada día durante los siete días anteriores
o Mes: datos agregados de cada semana de los últimos siete días
o Año - datos agregados de cada mes durante los 12 meses anteriores
· Elija los Datos disponibles en función de la base de datos que haya elegido
o Base de datos de servicios virtuales
o Bytes en
o Bytes fuera
o Bytes almacenados en caché
o Compresión
o Conexiones actuales
o Solicitudes por segundo
o Golpes en la caché
o Cache Hits %
· Servidores reales
o Bytes en
o Bytes fuera
o Conexiones actuales
o Solicitudes por segundo
o Tiempo de respuesta
· Sistema
o CPU %
o Servicios CPU
o Memoria
o Disco libre
o Bytes en
o Bytes fuera
· Elija si desea mostrar los valores medios o los valores máximos
· Una vez que haya elegido todas las opciones, haga clic en Guardar y Cerrar

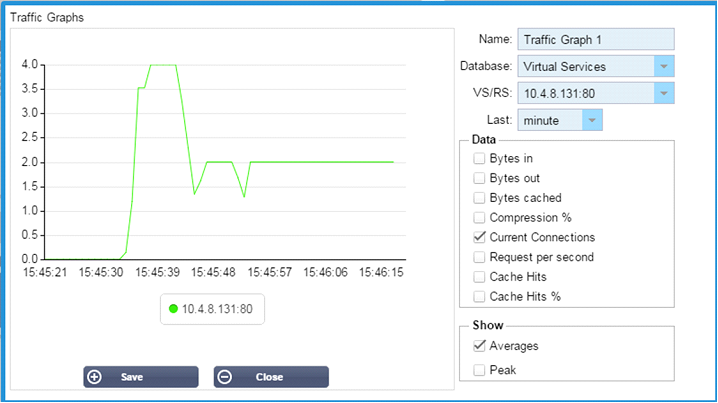

Ejemplo de gráfico de tráfico
Ahora puede añadir su widget de Gráfico de Tráfico a la Vista > Tablero.
