La información que se puede ver a través de SNMP está definida por la Base de Información de Gestión (MIB). Las MIB describen la estructura de los datos de gestión y utilizan identificadores de objetos jerárquicos (OID). Cada OID puede leerse a través de una aplicación de gestión SNMP.
Descarga de MIB
El MIB puede descargarse aquí.
ADC OID
ROOT OID
iso.org.dod.internet.private.enterprise = .1.3.6.1.4.1
Nuestras OID
.38370 jetnexusMIB
.1 jetnexusData (1.3.6.1.4.1.38370.1)
.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
.3 jetnexusServers (1.3.6.1.4.1.38370.1.3)
.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
.1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.1.0)
.2 jetnexusOverallOutputBytes (1.3.6.1.4.1.38370.1.1.2.0)
.3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.1.3.0)
. 4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.1.4.0)
. 5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.1.5.0)
.6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.1.6.0)
.7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)
.8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.1.8.0)
.9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.9.0)
.10 jetnexusCurrentConnections (1.3.6.1.4.1.38370.1.1.10.0)
.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
.1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)
.1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)
.2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)
.3 jnvirtualserviceOverallInputBytes (1.3.6.1.4.1.38370.1.2.1.3)
.4 jnvirtualserviceOverallOutputBytes (1.3.6.1.4.1.38370.1.2.1.4)
. 5 jnvirtualserviceCacheBytes (1.3.6.1.4.1.38370.1.2.1.5)
.6 jnvirtualserviceCompressionPercent (1.3.6.1.4.1.38370.1.2.1.6)
.7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)
.8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)
.9 jnvirtualserviceCacheHits (1.3.6.1.4.1.38370.1.2.1.9)
. 10 jnvirtualserviceCacheHitsPercent (1.3.6.1.4.1.38370.1.2.1.10)
.11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)
.3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)
.1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)
.1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)
.2 jnrealserverIndexRealServer (1.3.6.1.4.1.38370.1.3.1.2)
.3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.3.1.3)
. 4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)
.5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)
.6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)
.7 jnrealserverCompressionPercent (1.3.6.1.4.1.38370.1.3.1.7)
.8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)
. 9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)
.10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.3.1.10)
. 11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)
Gráficos históricos

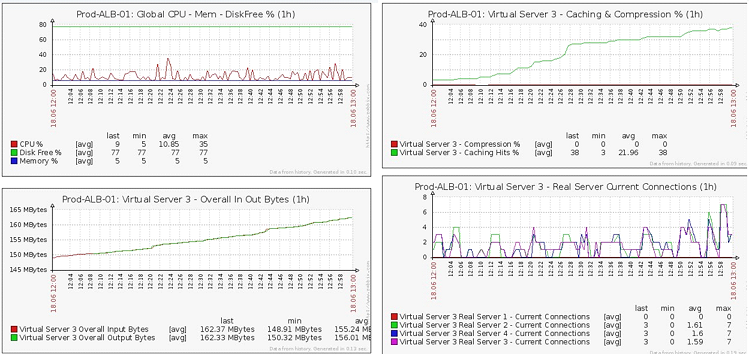

El mejor uso de la MIB SNMP personalizada del ADC es la capacidad de descargar el gráfico histórico a una consola de gestión de su elección. A continuación se muestran algunos ejemplos de Zabbix que sondean un ADC para varios valores OID enumerados anteriormente.
