La página Sistema > Registro le permite establecer los niveles de registro W3C y especificar el servidor remoto al que se exportarán automáticamente los registros. La página está organizada en las cuatro secciones siguientes.
Detalles del registro del W3C
La activación del registro W3C hará que el ADC comience a registrar un archivo de registro compatible con el W3C. Un registro W3C es un registro de acceso para servidores web en el que se generan archivos de texto que contienen datos sobre cada solicitud de acceso, incluyendo la dirección de protocolo de Internet (IP) de origen, la versión HTTP, el tipo de navegador, la página de referencia y la marca de tiempo. El formato fue desarrollado por el World Wide Web Consortium (W3C), una organización que promueve estándares para la evolución de la Web. El archivo está en texto ASCII, con columnas delimitadas por espacios. El archivo contiene líneas de comentario que comienzan con el carácter #. Una de estas líneas de comentario es una línea que indica los campos (proporcionando los nombres de las columnas) para que los datos puedan ser extraídos. Hay archivos separados para los protocolos HTTP y FTP.
Niveles de registro del W3C
Hay diferentes niveles de registro disponibles, y dependiendo del tipo de servicio, los datos proporcionados varían.
La siguiente tabla describe los niveles de registro para W3C HTTP.
Valor
Descripción
Ninguno
El registro del W3C está desactivado.
Breve
Los campos presentes son: #Campos: time c-ip c-port s-ip method uri x-c-version x-r-version sc-status cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x- round-trip-time cs(User-Agent) x-sc(Content-Type).
Completo
Este es un formato más compatible con el procesador, con campos de fecha y hora separados. Consulte el resumen de los campos a continuación para obtener información sobre el significado de los mismos. Los campos presentes son: #Campos: fecha hora c-ip c-puerto cs-nombre-de-usuario s-ip s-puerto cs-método cs-uri-stem cs-ur- -consulta sc-status cs(User-Agent) referer x-c-versión x-r-versión cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x-roun-trip-time x-sc(Content-Type).
Sitio
Este formato es muy similar al "Completo" pero tiene un campo adicional. Consulte el resumen de los campos a continuación para obtener información sobre el significado de los mismos. Los campos presentes son: #Campos: fecha hora x-mil c-ip c-puerto cs-nombre-de-usuario s-ip s-puerto cs-host cs-método cs-uri-stem cs-ur--query sc-status cs(User-Agent) referer x-c-versión x-r-versión cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x-round--trip-time x-sc(Content-Type).
Diagnóstico
Este formato está lleno de todo tipo de información relevante para el personal de desarrollo y apoyo. Consulte el resumen de los campos a continuación para obtener información sobre el significado de los mismos. Los campos presentes son #Campos: fecha hora c-ip c-puerto cs-nombre de usuario s-ip s-puerto x-xff x-xffcustom cs-host x-r-ip x-r-puerto cs-method cs-uri-stem cs-uri-query sc-status cs(User-Agent) referer x-c-version x-r-version cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x-round-trip-time x-trip-times(new,rcon,rqf,rql,tqf,tql,rsf,rsl,tsf,tsl,dis,log) x-closed-by x- compress-action x-sc(Content-Type) x-cache-action X-finish
La siguiente tabla describe los niveles de registro para W3C FTP.
Valor
Descripción
Breve
#Campos: fecha hora c-ip c-puerto s-ip s-puerto r-ip r-puerto cs-method cs-param sc-status sc-param sr-method sr-param rs-status rs-param
Esta opción permite establecer qué información del CAD debe incluirse en los registros del W3C.
Valor
Descripción
Dirección de red y puerto del cliente
El valor mostrado aquí muestra la dirección IP real del cliente junto con el puerto.
Dirección de red del cliente
Esta opción incluirá y sólo mostrará la dirección IP real del cliente.
Dirección y puerto de reenvío
Esta opción mostrará los detalles contenidos en la cabecera XFF, incluyendo la dirección y el puerto.
Dirección de reenvío
Esta opción mostrará los detalles contenidos en la cabecera XFF, incluyendo sólo la dirección.
Incluir información de seguridad
Este menú consta de dos opciones:
Valor
Descripción
En
Este ajuste es global. Si está activada, el nombre de usuario se añadirá al registro W3C cuando cualquier servicio virtual utilice la autenticación y tenga activado el registro W3C.
Fuera de
Esto desactivará la capacidad de registrar el nombre de usuario en el registro del W3C a nivel global.
Servidor Syslog remoto
En esta sección, puede configurar dos servidores Syslog externos para enviar todos los registros del sistema.
· Añade la dirección IP de tu servidor Syslog
· Añadir el puerto
· Elija TCP o UDP
· Marque la casilla
· Haga clic en Actualizar

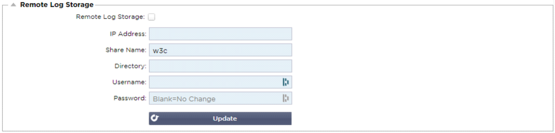

Almacenamiento remoto de registros
Todos los registros del W3C se almacenan en forma comprimida en el CAD cada hora. Los archivos más antiguos se borrarán cuando quede un 30% de espacio en el disco. Si desea exportarlos a un servidor remoto para guardarlos, puede configurarlo utilizando un recurso compartido SMB. Tenga en cuenta que el registro W3C no se transferirá a la ubicación remota hasta que el archivo se haya completado y comprimido. Como los registros se escriben cada hora, esto podría llevar hasta dos horas en un dispositivo de máquina virtual y cinco horas para un dispositivo de hardware.
Incluiremos un botón de prueba en futuras versiones para que puedas comprobar que tu configuración es correcta.
Col1
Col2
Almacenamiento remoto de registros
Marque la casilla para activar el almacenamiento remoto de registros
Dirección IP
Especifique la dirección IP de su servidor SMB. Debe estar en notación decimal con puntos. Ejemplo: 10.1.1.23
Comparte el nombre
Especifique el nombre del recurso compartido en el servidor SMB. Ejemplo: w3c.
Directorio
Especifique el directorio en el servidor SMB. Ejemplo: /log.
Nombre de usuario
Especifique el nombre de usuario para el recurso compartido SMB.
Contraseña
Especifique la contraseña del recurso compartido SMB
Resumen de campo
Condición
Descripción
Fecha
No localizado = siempre AAAA-MM-DD (GMT/UTC)
Tiempo
No localizado = HH:MM:SS o HH:MM:SS.ZZZ (GMT/UTC) * Nota: lamentablemente tiene dos formatos (Sitio
no tiene .ZZZ milisegundos)
x-mil
Sólo formato del sitio = milisegundo de sello de tiempo
c-ip
IP del cliente como mejor pueda derivarse de la red o de la cabecera X-Forwarded-For
puerto c
El puerto del cliente se puede derivar de la red o de la cabecera X-Forwarded-For.
cs-nombre de usuario
Campo de solicitud de nombre de usuario del cliente
s-ip
Puerto de escucha del ALB
s-port
VIP de escucha de ALB
x-xff
Valor de la cabecera X-Forwarded-For
x-xffcustom
Valor de la cabecera de solicitud de tipo X-Forwarded-For configurada
cs-host
Nombre de host en la solicitud
x-r-ip
Dirección IP del Servidor Real utilizado
puerto x-r
Puerto del servidor real utilizado
cs-método
Método de solicitud HTTP * excepto el formato Brief
método
* Sólo el formato breve utiliza este nombre para el método cs
cs-uri-stem
Ruta del recurso solicitado * excepto formato breve
cs-uri-query
Consulta del recurso solicitado * excepto formato breve
uri
* El formato breve registra una ruta combinada y una cadena de consulta
sc-status
Código de respuesta HTTP
cs(User-Agent)
Cadena User-Agent del navegador (enviada por el cliente)
referente
Página de referencia (enviada por el cliente)
x-c-versión
Versión HTTP de la solicitud del cliente
Versión x-r
Contenido-Respuesta del servidor Versión HTTP
cs-bytes
Bytes del cliente, en la solicitud
sr-bytes
Bytes reenviados al Servidor Real, en la solicitud
rs-bytes
Bytes del Servidor Real, en la respuesta
sc-bytes
Bytes enviados al cliente, en la respuesta
x-percent
Porcentaje de compresión * = 100 * ( 1 - salida / entrada) incluyendo las cabeceras
tiempo tomado
Cuánto tiempo tardó el Servidor Real en segundos
x-trip-times nuevo
pcon
milisegundo desde la conexión hasta la publicación en la "lista de novatos"
milisegundo desde la conexión hasta la colocación de la conexión al Servidor Real
acon
milisegundo desde que se conecta hasta que se termina de establecer la conexión con el Servidor Real
rcon
milisegundo desde la conexión hasta el establecimiento de la conexión con el servidor real
rqf
milisegundo desde la conexión hasta la recepción del primer byte de solicitud del cliente
rql
milisegundo desde la conexión hasta la recepción del último byte de solicitud del cliente
tqf
milisegundo desde la conexión hasta el envío del primer byte de solicitud al Servidor Real
tql
milisegundo desde la conexión hasta el envío del último byte de solicitud al Servidor Real
rsf
milisegundo desde la conexión hasta la recepción del primer byte de respuesta del Servidor Real
rsl
milisegundo desde la conexión hasta la recepción del último byte de respuesta del Servidor Real
tsf
milisegundo desde la conexión hasta el envío del primer byte de respuesta al cliente
tsl
milisegundo desde la conexión hasta el envío del último byte de respuesta al cliente
dis
milisegundo desde la conexión hasta la desconexión (ambos lados - el último en desconectarse)
Registro
milisegundo desde la conexión a este registro normalmente seguido de (Política de equilibrio de carga y razonamiento)
x-round-trip-time
Cuánto tiempo ha tardado el ALB en segundos
x-closed-by
Qué acción ha provocado el cierre de la conexión (o su mantenimiento)
x-compress-action
Cómo se llevó a cabo la compresión, o se evitó
x-sc(Tipo de contenido)
Tipo de contenido de la respuesta
x-cache-action
Cómo ha respondido o se ha impedido el almacenamiento en caché
x-finish
Activación que causó esta fila de registro
Borrar archivos de registro
Esta función le permite borrar los archivos de registro del ADC. Puede seleccionar el tipo de registro que desea eliminar en el menú desplegable y luego hacer clic en el botón Borrar.
