Les informations visualisables par SNMP sont définies par la base d'informations de gestion (MIB). Les MIB décrivent la structure des données de gestion et utilisent des identifiants d'objets (OID) hiérarchiques. Chaque OID peut être lu via une application de gestion SNMP.
Téléchargement des MIB
La MIB peut être téléchargée ici.
ADC OID
ROOT OID
iso.org.dod.internet.private.enterprise = .1.3.6.1.4.1
Nos OID
.38370 jetnexusMIB
.1 jetnexusData (1.3.6.1.4.1.38370.1)
.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
.3 jetnexusServers (1.3.6.1.4.1.38370.1.3)
.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
.1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.1.0)
.2 jetnexusOverallOutputBytes (octets de sortie globale) (1.3.6.1.4.1.38370.1.1.2.0)
.3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.1.3.0)
. 4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.1.4.0)
. 5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.1.5.0)
.6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.1.6.0)
.7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)
.8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.1.8.0)
.9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.9.0)
.10 jetnexusCurrentConnections (connexions actuelles) (1.3.6.1.4.1.38370.1.1.10.0)
.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
.1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)
.1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)
.2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)
.3 jnvirtualserviceOverallInputBytes (1.3.6.1.4.1.38370.1.2.1.3)
.4 jnvirtualserviceOverallOutputBytes (1.3.6.1.4.1.38370.1.2.1.4)
. 5 jnvirtualserviceCacheBytes (1.3.6.1.4.1.38370.1.2.1.5)
.6 jnvirtualserviceCompressionPercent (1.3.6.1.4.1.38370.1.2.1.6)
.7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)
.8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)
.9 jnvirtualserviceCacheHits (1.3.6.1.4.1.38370.1.2.1.9)
. 10 jnvirtualserviceCacheHitsPercent (1.3.6.1.4.1.38370.1.2.1.10)
.11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)
.3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)
.1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)
.1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)
.2 jnrealserverIndexRealServer (1.3.6.1.4.1.38370.1.3.1.2)
.3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.3.1.3)
. 4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)
.5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)
.6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)
.7 jnrealserverCompressionPercent (1.3.6.1.4.1.38370.1.3.1.7)
.8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)
. 9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)
.10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.3.1.10)
. 11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)
Graphiques historiques

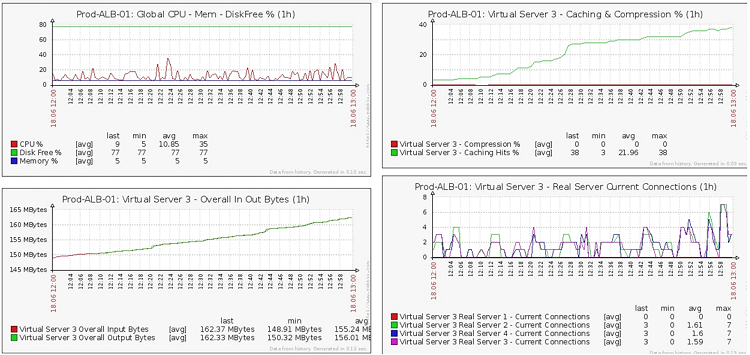

La meilleure utilisation de la MIB SNMP personnalisée de l'ADC est la possibilité de décharger les graphiques historiques vers une console de gestion de votre choix. Vous trouverez ci-dessous quelques exemples de Zabbix qui interroge un ADC pour diverses valeurs OID énumérées ci-dessus.
