Как и во всех интерфейсах управления ИТ-системами, часто возникают ситуации, когда вам необходимо просмотреть показатели производительности и данные, которые обрабатывает ADC. Мы предоставляем настраиваемую приборную панель, позволяющую сделать это простым и понятным способом.

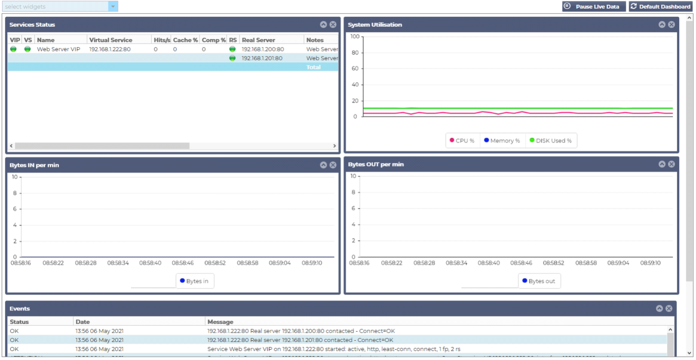

Приборная панель доступна с помощью сегмента Вид на панели навигатора. При ее выборе отображается несколько виджетов по умолчанию, а также можно выбрать любые настроенные виджеты, которые вы определили.
Использование приборной панели
В Dashboard U есть четыре элемента: меню виджетов, кнопка паузы/воспроизведения и кнопка Default Dashboard.
Меню виджетов
Меню "Виджеты", расположенное в верхней левой части приборной панели, позволяет выбрать и добавить любые стандартные или настроенные виджеты, которые вы определили. Чтобы воспользоваться этим меню, выберите виджет из выпадающего списка.
Кнопка приостановки данных в реальном времени
Эта кнопка позволяет выбрать, должен ли АЦП обновлять приборную панель в режиме реального времени. После приостановки ни один виджет приборной панели не будет обновляться, что позволит вам изучать содержимое в свое удовольствие. После приостановки кнопка переходит в состояние "Воспроизвести данные в реальном времени".
По окончании просто нажмите кнопку Play Live Data (Воспроизвести данные в реальном времени), чтобы возобновить сбор данных и обновить приборную панель.
Кнопка приборной панели по умолчанию
Может возникнуть ситуация, когда вы захотите вернуть макет приборной панели по умолчанию. В этом случае нажмите кнопку Default Dashboard. После нажатия все изменения, внесенные в приборную панель, будут потеряны.

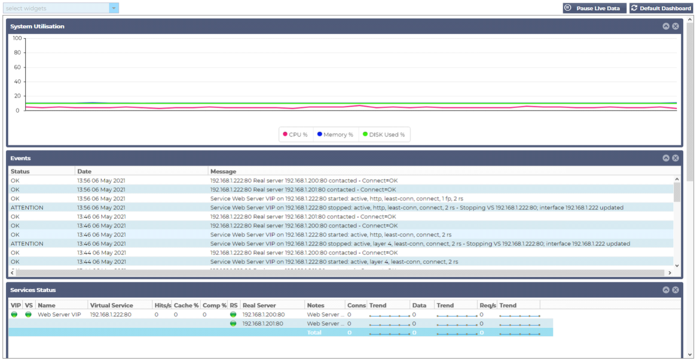

Изменение размера, минимизация, переупорядочивание и удаление виджетов
Изменение размера виджета
Изменить размер виджета можно очень просто. Нажмите и удерживайте строку заголовка виджета и перетащите его в левую или правую часть области Dashboard. Вы увидите пунктирный прямоугольник, который представляет собой новый размер виджета. Переместите виджет в прямоугольник и отпустите кнопку мыши. Если вы хотите поместить виджет с измененным размером рядом с виджетом, размер которого был изменен ранее, вы увидите прямоугольник, расположенный рядом с виджетом, который вы хотите поместить рядом.
Минимизация виджета
Вы можете свернуть виджеты в любое время, щелкнув по строке заголовка виджета. Это действие свернет виджет и отобразит только строку заголовка.
Перемещение порядка виджетов
Чтобы переместить виджет, его можно перетащить, нажав и удерживая кнопку мыши на строке заголовка и перемещая мышь.
Удаление виджета
Вы можете удалить виджет, нажав на Vзначок в строке заголовка виджета.
