На странице View > Status отображается трафик, проходящий через ADC для определенных вами виртуальных служб. Она также показывает количество подключений и данных к каждому реальному серверу, чтобы вы могли оценить балансировку нагрузки в режиме реального времени.

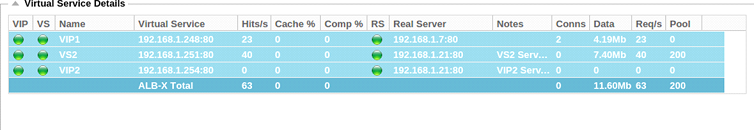

Детали виртуальной услуги
Колонка VIP
Цвет индикатора указывает на состояние виртуального IP-адреса, связанного с одной или многими виртуальными службами.
Статус
Описание
l
Онлайн
l
Failover-Standby. Эта виртуальная служба находится в режиме горячего резервирования
l
Указывает на то, что "пассив" задерживает "актив".
l
Не в сети. Реальные серверы недоступны, или не включены реальные серверы
l
Состояние поиска
l
Не лицензировано или превышено количество лицензированных виртуальных IP-адресов
Колонка состояния VS
Цвет индикатора указывает на состояние виртуальной службы.
Статус
Описание
l
Онлайн
l
Failover-Standby. Эта виртуальная служба находится в режиме горячего резервирования
l
Указывает на то, что "пассив" задерживает "актив".
l
Служба требует внимания. Этот индикатор состояния может быть результатом того, что реальный сервер не прошел мониторинг состояния или был вручную переведен в состояние Offline. Трафик будет продолжать идти, но с уменьшенной пропускной способностью реального сервера.
l
Не в сети. Реальные серверы недоступны, или не включены реальные серверы
l
Состояние поиска
l
Не лицензировано или превышено количество лицензированных виртуальных IP-адресов
Имя
Имя виртуальной службы
Виртуальная услуга (VIP)
Виртуальный IP-адрес и порт для службы, а также адрес, который будут использовать пользователи или приложения.
Хит/сек
Уровень 7 транзакций в секунду на стороне клиента.
Кэш%
Приведенный здесь показатель представляет собой процент объектов, которые были обслужены из кэша оперативной памяти АЦП.
Сжатие%
Этот показатель представляет собой процент объектов, которые были сжаты между клиентом и ADC.
Состояние RS (удаленный сервер)
В таблице ниже описано значение статуса реальных серверов, связанных с VIP.
Статус
Описание
l
Подключено
l
Не контролируется
l
Слив или отключение
l
В режиме ожидания
l
Не подключен
l
Состояние поиска
l
Не лицензированы или лицензированы Виртуальные IP превышены
Реальный сервер
IP-адрес и порт сервера Real Server.
Примечания
Это значение может быть любым полезным примечанием, чтобы другие поняли цель записи.
Conns (соединения)
Представление количества подключений к каждому Real Server позволяет увидеть балансировку нагрузки в действии. Очень полезно для проверки правильности работы политики балансировки нагрузки.
Данные
Значение в этой колонке показывает объем данных, отправляемых на каждый Real Server.
Req/Sec (Запросы в секунду)
Количество запросов в секунду, отправляемых на каждый Real Server.
