O ADC pode ser usado como um único dispositivo autônomo, e funcionará perfeitamente bem fazendo isso. Entretanto, quando se considera que o objetivo do ADC é carregar conjuntos de servidores de equilíbrio, a necessidade de agrupar o próprio ADC se torna aparente. O projeto do ADC, de fácil navegação, torna a configuração do sistema de clustering simples.

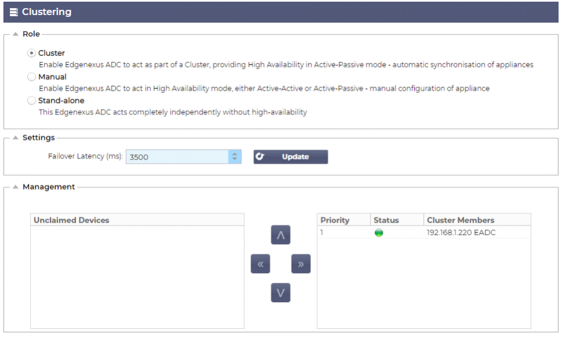

A página Sistema > Clustering é onde o senhor vai configurar a alta disponibilidade de seus aparelhos do ADC. Esta seção está organizada em várias seções.
Nota importante
· Não há nenhuma exigência de um cabo dedicado entre o par ADC para manter um batimento cardíaco de alta disponibilidade.
· O batimento cardíaco se dá na mesma rede do Serviço Virtual que requer alta disponibilidade para ser posto em prática.
· Não há nenhuma falha de Estado entre os aparelhos do ADC.
· Quando houver alta disponibilidade em dois ou mais ADC's, cada caixa transmitirá via UDP os Serviços Virtuais que está configurada para fornecer.
· A alta disponibilidade de falhas usa mensagens unicast e ARP Gratuita para informar os novos interruptores equilibradores de carga ativos.
Papel
Há três funções de cluster disponíveis quando o senhor configura o ADC para alta disponibilidade.
Cluster
· Por padrão, um novo ADC irá energizar o uso do papel de Cluster. Nessa função, cada membro do Cluster terá a mesma "configuração de trabalho", e como tal, apenas um ADC no Cluster estará ativo a qualquer momento.
· Uma "configuração de trabalho" significa todos os parâmetros de configuração, exceto itens que precisam ser únicos, tais como o endereço IP da administração, nome ALB, configurações da rede, detalhes da interface, e assim por diante.
· O ADC na prioridade 1, a posição mais alta, da caixa dos Membros do Cluster é o Proprietário do Cluster e o Balanceador de Carga Ativo, enquanto todos os outros ADCs são Membros Passivos.
· O senhor pode editar qualquer ADC no Cluster, e as mudanças serão sincronizadas com todos os membros do Cluster.
· Quando o senhor remover um ADC do Cluster, todos os serviços virtuais serão eliminados desse ADC.
· O senhor não pode retirar o último membro do Cluster para os dispositivos não reclamados. Para remover o último membro, favor mudar a função para Manual ou autônomo.
· Os seguintes objetos não estão sincronizados:
o Manual Seção de Data e Hora - (A seção NTP está sincronizada)
o Latência de Failover (ms)
o Seção de ferragens
o Seção de aparelhos
o Seção da rede
Falha do Proprietário do Cluster
· Quando um proprietário de um agrupamento falhar, um dos membros restantes assumirá automaticamente o controle e prosseguirá com a carga equilibrando o tráfego.
· Quando o proprietário do agrupamento retornar, ele retomará o tráfego de equilíbrio de carga e assumirá o papel de proprietário.
· Vamos supor que o proprietário falhou, e que um deputado assumiu o equilíbrio da carga. Se o senhor deputado quiser que o deputado que assumiu o controle do tráfego de balanceamento de carga se torne o novo proprietário, destaque o deputado e clique na seta para cima para movê-lo para a posição de Prioridade 1.
· Se o senhor editar um dos demais membros do grupo e o proprietário estiver em baixa, o membro editado se promoverá automaticamente para o proprietário sem perda de tráfego
Mudança do papel de Cluster para o papel de Manual
· Se desejar mudar a função de Cluster para Manual, clique no botão de rádio ao lado da opção de função Manual.
· Depois que o senhor clicar no botão do rádio, verá a seguinte mensagem:
· Clique no botão OK
· Verifique a seção de Serviços Virtuais. O senhor vai ver que a coluna primária agora mostra uma caixa desmarcada.
· É uma característica de segurança e significa que se o senhor tiver outro ADC com os mesmos serviços virtuais, então não haverá interrupção do fluxo de tráfego.
Mudança do papel de Cluster para Stand-alone
· Se o senhor deseja mudar o papel de Cluster para autônomo, clique no botão de rádio ao lado da opção autônoma.
· O senhor será informado com a seguinte mensagem:
· Clique OK para mudar de função.
· Verifique seus serviços virtuais. O senhor verá que a coluna primária muda de nome para autônoma.
· O senhor verá também que todos os Serviços Virtuais estão desativados (não colados) por razões de segurança.
· Uma vez que o senhor esteja confiante de que nenhum outro ADC da mesma rede tem serviços virtuais duplicados, o senhor poderá habilitar cada um deles por sua vez.
Papel do Manual
Um CDA no papel de Manual trabalhará com outros CDA's no papel de Manual para proporcionar alta disponibilidade. A principal vantagem sobre o papel do Cluster é a capacidade de estabelecer qual ADC é Ativo para um IP Virtual. A desvantagem é que não há sincronização de configuração entre os CDA's. Quaisquer mudanças devem ser replicadas manualmente em cada caixa via GUI, ou para muitas mudanças, pode-se criar um jetPACK de um ADC e enviá-lo para o outro.
· Para fazer um endereço IP Virtual "Ativo", marque a caixa de seleção na coluna principal (página Serviços IP)
· Para fazer um endereço IP Virtual "Passivo", deixe a caixa de seleção em branco na coluna principal (página Serviços IP)
· No caso de um serviço ativo falhar, o Passivo:
o Se ambas as Colunas Primárias forem assinaladas, então ocorre um processo eleitoral, e o endereço MAC mais baixo estará ativo.
o Se ambos não forem colados, então o mesmo processo eleitoral ocorrerá. Além disso, se ambos forem desmarcados, não haverá uma retirada automática do ADC Ativo original.
Papel autônomo
Um CDA no papel autônomo não se comunicará com nenhum outro CDA a respeito de seus serviços, e portanto todos os Serviços Virtuais permanecerão no status Verde e conectados. O senhor deve assegurar-se de que todos os Serviços Virtuais tenham endereços IP únicos, ou haverá um conflito em sua rede.
Configurações
Na seção Settings, o senhor pode definir a Latência Failover em milissegundos, o tempo que um ADC Passivo esperará antes de assumir os Serviços Virtuais depois que o ADC Ativo tiver falhado.
Recomendamos que o valor seja ajustado para 10000ms ou 10 segundos, mas o senhor poderá diminuir ou aumentar esse valor para se adequar à sua rede e às suas necessidades. Os valores aceitáveis caem entre 1500ms e 20000ms. Se o senhor experimentar instabilidade no agrupamento com uma latência menor, deverá aumentar esse valor.
Administração
Nesta seção, o senhor pode acrescentar e remover membros do agrupamento, ao mesmo tempo em que muda a prioridade de um ADC no agrupamento. A seção consiste de dois painéis e um conjunto de teclas de seta no meio. A área à esquerda são os dispositivos não reclamados, enquanto a área mais à direita é o próprio Aglomerado.
Acréscimo de um ADC ao agrupamento
· Antes de acrescentar o ADC ao agrupamento, o senhor deve assegurar-se de que todos os aparelhos do ADC tenham sido fornecidos com um nome único definido na seção Sistema > Rede.
· O senhor deve ver o ADC como Prioridade 1 com o status verde e seu nome sob a coluna Membros do Cluster na seção de administração. Esse ADC é o aparelho primário padrão.

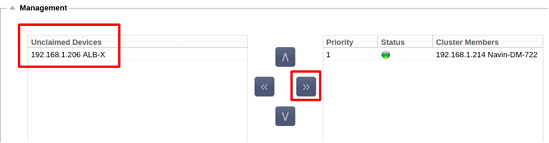

· Todos os outros ADC's disponíveis aparecerão na janela de dispositivos não reclamados dentro da seção de administração. Um dispositivo não reclamado é o ADC que foi designado na função de agrupamento, mas não tem serviços virtuais configurados.
· Destaque o ADC a partir da janela de dispositivos não reclamados e clique no botão de seta à direita.
· O senhor vai ver agora a seguinte mensagem:
· Clique OK para promover o ADC para o agrupamento.

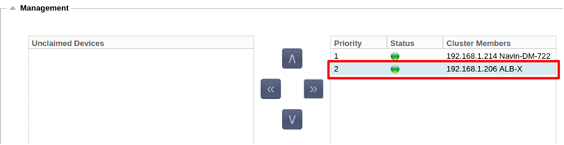

· Seu ADC deveria agora figurar como Prioridade 2 na lista de membros do agrupamento.
Remoção de um membro do cluster

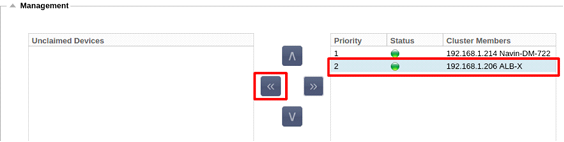

· Destaque o membro do grupo que o senhor deseja retirar do grupo.
· Clique no botão da seta à esquerda.
· O senhor será presenteado com um pedido de confirmação.
· Clique OK para confirmar.
· Seu ADC será removido e será mostrado no lado dos dispositivos não reclamados.
Mudança da prioridade de um ADC
Pode haver ocasiões em que o senhor deseje mudar a prioridade de um ADC dentro da lista dos membros.
· O ADC no topo da lista de Membros do Cluster tem a Prioridade 1 e é o ADC Ativo para todos os Serviços Virtuais
· O ADC que está em segundo lugar na lista tem a Prioridade 2 e é o ADC Passivo para todos os Serviços Virtuais.

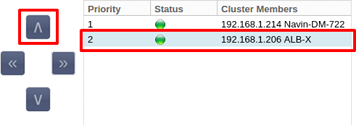

· Para mudar o que o ADC está ativo basta destacar o ADC e clicar na seta para cima até que ele esteja no topo da lista
