Rede

A seção Rede dentro da Biblioteca permite a configuração das interfaces de rede do ADC e seu comportamento.

Configuração básica

ALB Nome

Especifique um nome para seu aparelho do ADC. Queira notar que isso não pode ser modificado se houver mais de um membro no agrupamento. Queira consultar a seção sobre Agrupamento.

Portão IPv4

Especifique o endereço do IPv4 Gateway. Esse endereço precisará estar na mesma sub-rede que um adaptador existente. Se o senhor acrescentar no Gateway incorretamente, verá uma Cruz Branca em um círculo vermelho. Quando o senhor acrescentar um gateway correto, verá um banner verde de sucesso no final da página e um tique branco em um círculo verde ao lado do endereço IP.

Portão IPv6

Especifique o endereço do IPv6 Gateway. Esse endereço precisará estar na mesma sub-rede que um adaptador existente. Se o senhor acrescentar no Gateway incorretamente, verá uma Cruz Branca em um círculo vermelho. Quando o usuário acrescentar um gateway correto, verá um banner verde de sucesso na parte inferior da página e uma cruz branca em um círculo verde ao lado do endereço IP.

Servidor DNS 1 e Servidor DNS 2

Adicione no endereço IPv4 do seu primeiro e segundo servidor DNS (opcional).

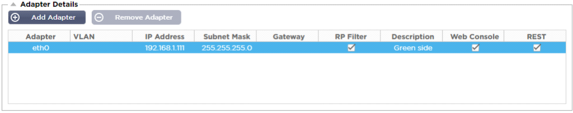

Detalhes do Adaptador

Esta seção do painel da Rede mostra as interfaces de rede que estão instaladas no aparelho do seu ADC. O senhor pode acrescentar e remover adaptadores, se necessário.

Coluna	Descrição
Adaptador	Esta coluna mostra os adaptadores físicos instalados em seu aparelho. Escolha um adaptador da lista de adaptadores disponíveis clicando sobre ele - um duplo clique colocará a linha de listagem no modo de edição.
VLAN	Clique duas vezes para acrescentar a identificação VLAN do adaptador. Uma VLAN é uma Rede Local Virtual que cria um domínio de difusão distinto. Uma VLAN tem os mesmos atributos que uma LAN física, mas permite que as estações finais sejam agrupadas mais facilmente se não estiverem no mesmo switch da rede.
Endereço IP	Clique duas vezes para acrescentar o endereço IP associado à interface do adaptador. O senhor pode acrescentar vários endereços IP à mesma interface. Esse deve ser um número IPv4 de 32 bits em notação decimal com quatro pontos. Exemplo 192.168.101.2
Máscara de sub-rede	Clique duplo para acrescentar a máscara de sub-rede atribuída à interface do adaptador. Esse deve ser um número IPv4 de 32 bits em notação decimal com quatro pontos. Exemplo 255.255.255.0
Porta de entrada	Acrescente uma porta de entrada para a interface. Quando isso for adicionado, o ADC estabelecerá uma política simples que permitirá que as conexões iniciadas a partir dessa interface sejam devolvidas, através dessa interface, ao roteador de porta de entrada especificado. Isso permite que o ADC seja instalado em ambientes de rede mais complexos sem o problema de configurar manualmente o roteamento baseado em políticas complexas.
Descrição	Faça duplo clique para acrescentar uma descrição de seu adaptador. Exemplo de interface pública. Nota: O ADC nomeará automaticamente a primeira interface Lado Verde, a segunda interface Lado Vermelho e a terceira interface Lado 3, etc. Sinta-se livre para mudar essas convenções de nomeação à sua própria escolha.
Console da Web	Clique duas vezes na coluna e depois marque a caixa para atribuir a interface como o endereço de administração para a Consola Web da Interface Gráfica do Usuário. Por favor, tenha muito cuidado ao mudar a interface que a Consola da Web irá escutar. O senhor precisará ter o roteamento correto configurado ou estar na mesma sub-rede que a nova interface, a fim de chegar ao console da Web após a mudança. A única maneira de mudar esse retorno é acessar a linha de comando e emitir o comando de configuração do lado verde. Isso eliminará todas as interfaces, exceto a eth0.

Interfaces

A seção Interfaces dentro do painel da rede permite a configuração de certos elementos relativos à interface da rede. O senhor também pode remover uma interface de rede da lista, clicando no botão Remover. Ao usar um aparelho virtual, as interfaces que o senhor vê aqui são limitadas pela estrutura de virtualização subjacente.

Coluna

Descrição

Tipo ETH

Esse valor indica a referência interna do sistema operacional à interface da rede. Esse campo não pode ser personalizado. Os valores começam com ETH0 e continuam em seqüência, dependendo do número de interfaces de rede.

Status

Essa indicação gráfica mostra o estado atual da interface da rede. Um status verde mostra que a interface está conectada e para cima. Outros indicadores de status são mostrados abaixo.

	Adaptador UP
	Adaptador Down
	Adaptador Desconectado
	Adaptador em falta

Velocidade

Por padrão, esse valor é fixado para auto-negociar a velocidade. Mas o senhor pode alterar a velocidade da rede da interface para qualquer valor disponível na queda (10/100/1000/AUTO).

Duplex

O valor desse campo é personalizável, e o senhor pode escolher entre Auto (padrão), Full-Duplex e Half-Duplex.

Ligação

O senhor pode escolher um dos tipos de vínculo que o senhor definiu. Para maiores detalhes, consulte a seção sobre as obrigações.

Ligação

Muitos nomes são usados para fazer a interface da rede de títulos: Port Trunking, Channel Bonding, Link Aggregation, NIC teaming, e outros. Bonding combina ou agrega múltiplas conexões de rede em uma única interface de canal colado. O Bonding permite que duas ou mais interfaces de rede atuem como uma só, aumentem a produção, e forneçam redundância ou failover.

O núcleo do ADC tem um driver Bonding incorporado para agregar múltiplas interfaces físicas de rede em uma única interface lógica (por exemplo, agregando eth0 e eth1 em bond0). Para cada interface bonded, o usuário pode definir o modo e as opções de monitoramento do link. Há sete opções diferentes de modo, cada uma fornecendo características específicas de balanceamento de carga e tolerância a falhas. Estas são mostradas na imagem abaixo.

Nota: A ligação só pode ser configurada para aparelhos baseados em hardware do ADC.

Criação de um perfil de Bonding

· Clique no botão Adicionar para adicionar uma nova Obrigação

· Fornecer um nome para a configuração do vínculo

· Escolha o modo de vinculação que deseja usar

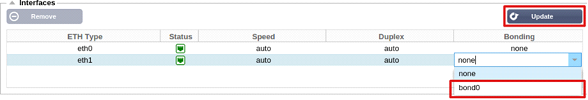

Em seguida, na seção Interfaces, selecione o modo Bonding que deseja usar no campo Bond drop-down para a interface da rede.

No exemplo abaixo, eth0, eth1, e eth2 fazem agora parte da bond0. Enquanto o eth0 permanece por si só como interface da administração.

Modos de vinculação

Modo de colagem	Descrição
equilíbrio-rr:	Os pacotes são transmitidos/recebidos sequencialmente através de cada interface, um a um.
ativo de apoio:	Nesse modo, uma interface estará ativa, e a segunda interface estará em prontidão. Essa interface secundária só se tornará ativa se a conexão ativa na primeira interface falhar.
equilíbrio-xor:	Transmite com base no endereço MAC de origem XOR'd com endereço MAC de destino. Essa opção seleciona o mesmo escravo para cada endereço MAC de destino.
transmitido:	Esse modo transmitirá todos os dados sobre todas as interfaces de escravidão.
802.3ad:	Cria grupos de agregação que compartilham a mesma velocidade e configurações duplex e utiliza todos os escravos no agregador ativo, seguindo a especificação 802.3ad.
balanço-tlb:	O modo adaptativo de balanceamento de carga transmite a ligação: Fornece ligação de canal que não requer qualquer apoio especial de interruptor. O tráfego de saída é distribuído de acordo com a carga atual (computada em relação à velocidade) em cada escravo. O escravo atual recebe o tráfego de entrada. Se o escravo receptor falhar, outro escravo toma posse do endereço MAC do escravo receptor falhado.
equilíbrio - alb:	O modo de compensação de carga adaptativa: inclui também a compensação de carga de equilíbrio (rlb plus) para tráfego IPV4 e não requer qualquer suporte especial de interruptor. O balanceamento de carga de recepção é obtido pela negociação do ARP. O motorista do bonding intercepta as Respostas do ARP enviadas pelo sistema local na saída e sobrescreve o endereço de hardware de origem com o endereço de hardware único de um dos escravos no bond, de tal forma que diferentes pares usam endereços de hardware diferentes para o servidor.

Rota estática

Haverá momentos em que o senhor precisará criar rotas estáticas para sub-redes específicas dentro de sua rede. O ADC proporciona ao senhor a capacidade de fazer isso usando o módulo de Rotas Estáticas.

Adicionando uma rota estática

· Clique no botão Add Route

· Preencha o campo usando os detalhes da tabela abaixo como orientação.

· Clique no botão Atualizar, quando estiver pronto.

Campo	Descrição
Destino	Digite o endereço da rede de destino em notação decimal pontilhada. Exemplo 123.123.123.5
Porta de entrada	Digite o endereço IPv4 na notação decimal pontilhada. Exemplo 10.4.8.1
Máscara	Digite a máscara da sub-rede de destino em notação decimal pontilhada. Exemplo 255.255.255.0
Adaptador	Digite o adaptador em que a porta de entrada pode ser alcançada. Exemplo eth1.
Ativo	Uma caixa de seleção verde indicará que a porta de entrada pode ser alcançada. Uma cruz vermelha indicará que a porta de entrada não pode ser alcançada nessa interface. O senhor deve certificar-se de ter criado uma interface e um endereço IP na mesma rede que o portal.

Detalhes da rota estática

Esta seção fornecerá informações sobre todas as rotas configuradas no ADC.

Configurações avançadas da rede

O que é Nagle?

O algoritmo do Nagle melhora a eficiência das redes TCP/IP, reduzindo o número de pacotes que precisam ser enviados através da rede. Ver artigo da Wikipedia sobre o Nagle.

Servidor Nagle

Assinale esta caixa para permitir a configuração do Server Nagle. O Server Nagle é um meio de melhorar a eficiência das redes TCP/IP, reduzindo o número de pacotes que precisam ser enviados através da rede. Essa configuração é aplicada ao lado do Servidor da transação. Deve-se tomar cuidado com as configurações do servidor, pois o Nagle e o ACK atrasado podem ter um impacto severo no desempenho.

Cliente Nagle

Assinale a caixa para permitir o ajuste do Client Nagle. Como acima, mas aplicado ao lado do Cliente da transação.

SNAT

SNAT significa Source Network Address Translation, e diferentes fornecedores têm pequenas variações na implementação do SNAT. Uma explicação simples sobre o EdgeADC SNAT seria a seguinte.

Em circunstâncias normais, os pedidos entrantes seriam dirigidos ao VIP que veria o IP de origem do pedido. Assim, por exemplo, se um endpoint do navegador tivesse um endereço IP de 81.71.61.51, isso seria visível para o VIP.

Quando a SNAT estiver em vigor, o IP de origem original do pedido será escondido do VIP e, em vez disso, ele verá o endereço IP conforme previsto na regra da SNAT. Portanto, o SNAT pode ser usado nos modos de equilíbrio de carga de Camada 4 e Camada 7.

Campo	Descrição
Fonte IP	O endereço IP de origem é opcional, e pode ser ou um endereço IP de rede (com /mask) ou um endereço IP simples. A máscara pode ser ou uma máscara de rede ou um número simples, especificando o número de 1's no lado esquerdo da máscara de rede. Assim, uma máscara de /24 é equivalente a 255.255.255.0.
PI de destino	O endereço IP de destino é opcional, e pode ser ou um endereço IP de rede (com /mask) ou um endereço IP simples. A máscara pode ser ou uma máscara de rede ou um número simples, especificando o número de 1's no lado esquerdo da máscara de rede. Assim, uma máscara de /24 é equivalente a 255.255.255.0.
Porto de origem	O porto de origem é opcional, pode ser um único número, caso em que especifica apenas esse porto, ou pode incluir dois pontos, o que especifica uma série de portos. Exemplos: 80 ou 5900:5905.
Porto de destino	O porto de destino é opcional, pode ser um único número, caso em que especifica apenas esse porto, ou pode incluir dois pontos, o que especifica uma série de portos. Exemplos: 80 ou 5900:5905.
Protocolo	O senhor pode escolher se deseja usar o SNAT em um único protocolo ou em todos os protocolos. Sugerimos ser mais específicos para ser mais precisos.
SNAT para IP	SNAT para IP é um endereço IP obrigatório ou uma gama de endereços IP. Exemplos: 10.0.0.1 ou 10.0.0.0.1-10.0.0.3.
SNAT ao Porto	O SNAT ao Porto é opcional, pode ser um número único, e nesse caso especifica apenas esse porto, ou pode incluir um traço, que especifica uma série de portos. Exemplos: 80 ou 5900-5905.
Notas	Use isso para colocar um nome amigável, para se lembrar por que as regras existem. Isso também é útil para a depuração no Syslog.
