A página Biblioteca > Widgets permite que o senhor configure vários componentes visuais leves exibidos em seu painel personalizado.

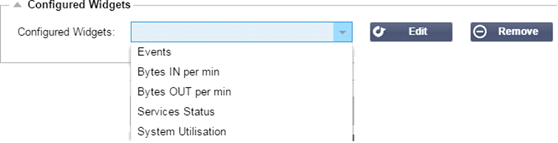

Widgets configurados
A seção Widgets configurados permite ao senhor ver, editar ou remover quaisquer widgets criados a partir da seção de widgets disponíveis.
Widgets disponíveis
Há cinco widgets diferentes fornecidos dentro do ADC, e o senhor pode configurá-los de acordo com suas necessidades.

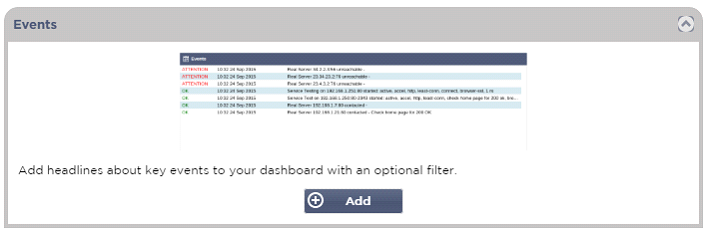

Os Eventos Widget

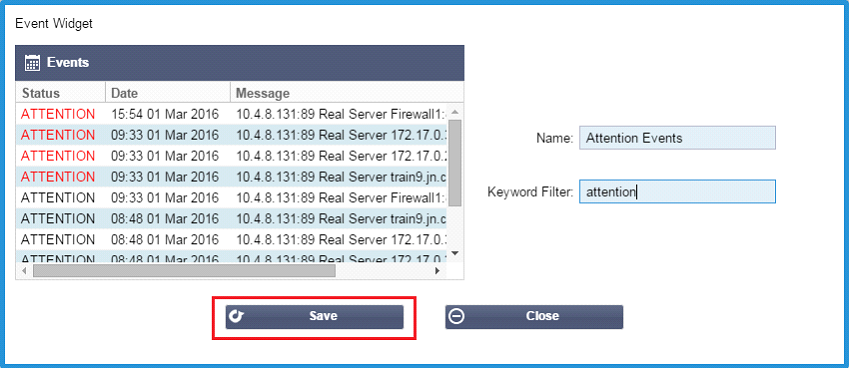

· Para acrescentar um evento ao widget Events, clique no botão Add.
· Forneça um nome para seu evento. Em nosso exemplo, acrescentamos Eventos de Atenção como o nome do evento.
· Acrescente um filtro de palavras-chave. Acrescentamos também o valor de filtro de Atenção
· Clique em Salvar, depois Fechar

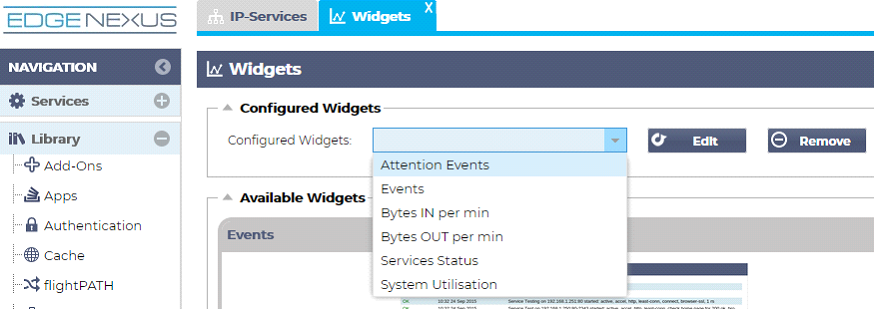

· O senhor verá agora um Widget adicional chamado Eventos de Atenção nos Widgets Configurados.
· O senhor pode ver que agora acrescentamos este widget na seção View > Dashboard.

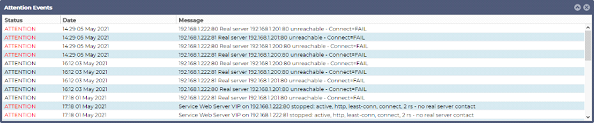

· Selecione o widget Atenção Eventos para exibir isso dentro do Painel de Controle. Veja abaixo.
O senhor também pode pausar e reiniciar a transmissão de dados ao vivo clicando no botão Pausar dados ao vivo. Além disso, o senhor pode voltar ao painel padrão a qualquer momento, clicando no botão Default Dashboard (Painel padrão).

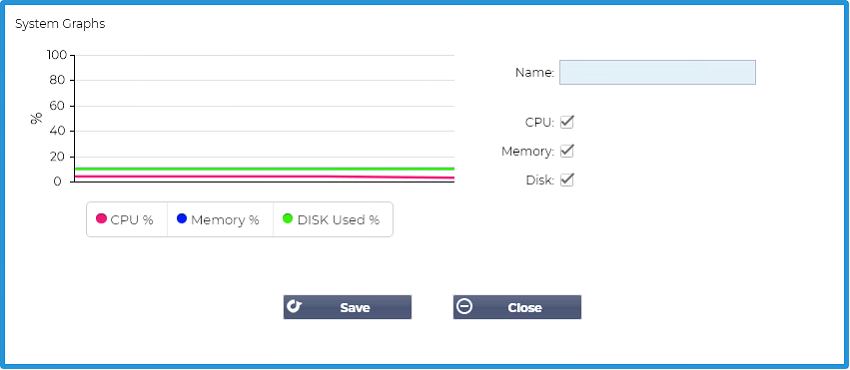

Os gráficos do sistema Widget
O ADC tem um widget gráfico de sistema configurável. Ao clicar no botão Adicionar no widget, o senhor pode acrescentar os seguintes gráficos de monitoramento a serem exibidos.
· CPU
· MEMÓRIA
· DISCO
Uma vez que o senhor os tenha acrescentado, eles estarão individualmente disponíveis no menu do Painel de Controle.
Interface Widget

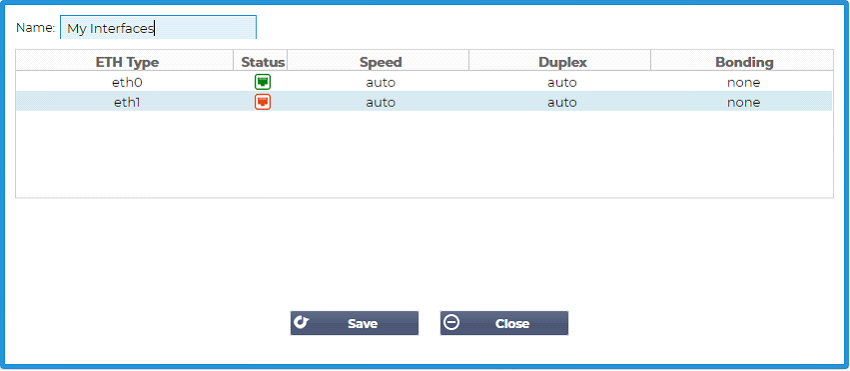

O widget Interface permite ao senhor exibir os dados para a interface da rede escolhida, como ETH0, ETH1, e assim por diante. O número de interfaces disponíveis para adição depende de quantas interfaces de rede o senhor definiu para o dispositivo virtual ou provisionadas dentro do dispositivo de hardware.
Uma vez terminado, clique no botão Salvar e depois no botão Fechar.

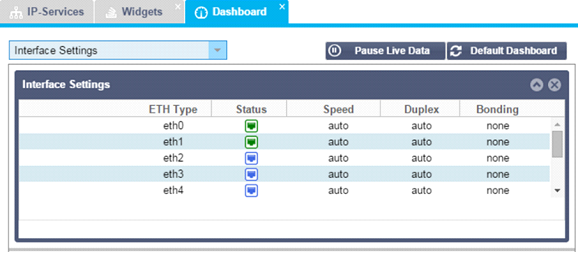

Selecione o Widget que acabou de personalizar a partir do menu suspenso widget dentro do Painel. O senhor verá uma tela como a que está abaixo.
Status Widget

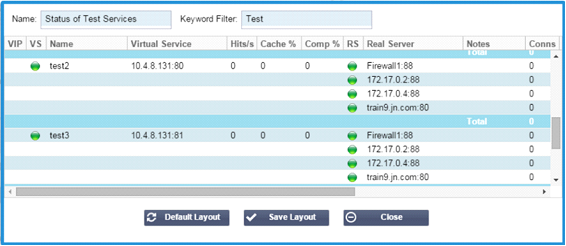

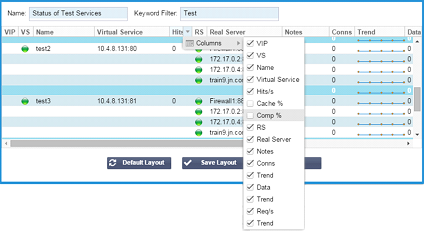

O widget Status permite que o senhor veja o equilíbrio da carga em ação. O senhor também pode filtrar a visão para mostrar informações específicas.
· Clique em Add.
· Digite um nome para o serviço que o senhor deseja monitorar
· O senhor também pode escolher quais colunas deseja exibir no widget.
· Quando estiver satisfeito, clique em Save, seguido de Close.

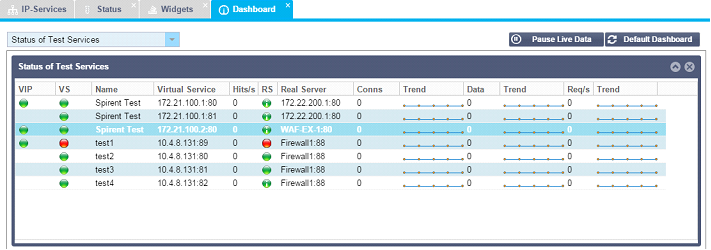

· O widget Status escolhido estará disponível na seção Dashboard.

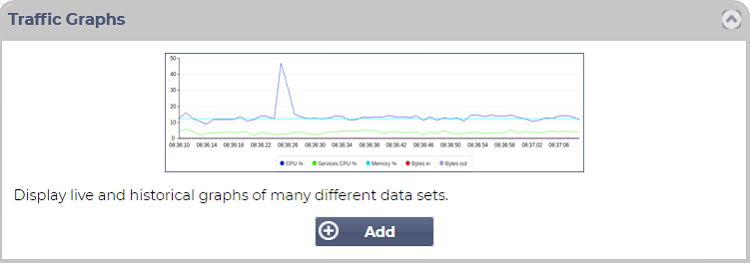

Gráfico de tráfego Widget
Esse widget pode ser configurado para mostrar dados de tráfego atuais e históricos por Serviços Virtuais e Servidores Reais. Além disso, o senhor pode ver os dados globais atuais e históricos do tráfego global
· Clique no botão Adicionar
· Diga seu widget.
· Escolha um banco de dados de Serviços Virtuais, Servidores Reais, ou Sistema.
· Se o senhor escolher os Serviços Virtuais, poderá selecionar um serviço virtual a partir do menu suspenso VS/RS.
· Escolha um cronograma a partir da última queda.
o Ata - últimos 60 anos
o Hora - dados agregados de cada minuto durante os últimos 60 minutos
o Dia - dados agregados de cada hora para as 24 horas anteriores
o Semana - dados agregados de cada dia durante os sete dias anteriores
o Mês - dados agregados de cada semana para os últimos sete dias
o Ano - dados agregados de cada mês durante os 12 meses anteriores
· Escolha os Dados disponíveis de acordo com o banco de dados que você escolheu
o Banco de dados de serviços virtuais
o Bytes em
o Bytes out
o Bytes armazenados em cache
o Compressão %
o Conexões atuais
o Pedidos por segundo
o Cache Hits
o Cache Hits %
· Servidores reais
o Bytes em
o Bytes out
o Conexões atuais
o Pedido por segundo
o Tempo de resposta
· Sistema
o CPU
o Serviços CPU
o Memória
o Disco livre
o Bytes em
o Bytes out
· Escolhido para mostrar valores Médios ou de Pico
· Uma vez que tenha escolhido todas as opções, clique em Salvar e Fechar.

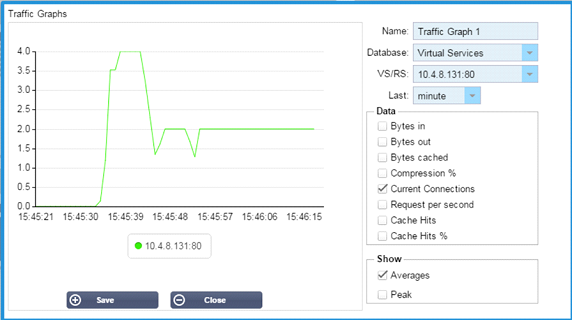

Exemplo Gráfico de tráfego
O senhor pode agora acrescentar seu widget do gráfico de tráfego ao View > Dashboard.
