Die Seite Bibliothek > Widgets ermöglicht es Ihnen, verschiedene leichtgewichtige visuelle Komponenten zu konfigurieren, die in Ihrem benutzerdefinierten Dashboard angezeigt werden.

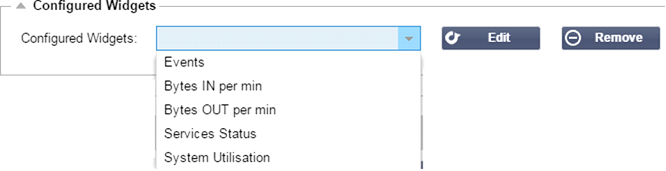

Konfigurierte Widgets
Im Bereich Konfigurierte Widgets können Sie alle erstellten Widgets aus dem Bereich Verfügbare Widgets anzeigen, bearbeiten oder entfernen.
Verfügbare Widgets
Es gibt fünf verschiedene Widgets, die im ADC zur Verfügung stehen und die Sie nach Ihren Wünschen konfigurieren können.

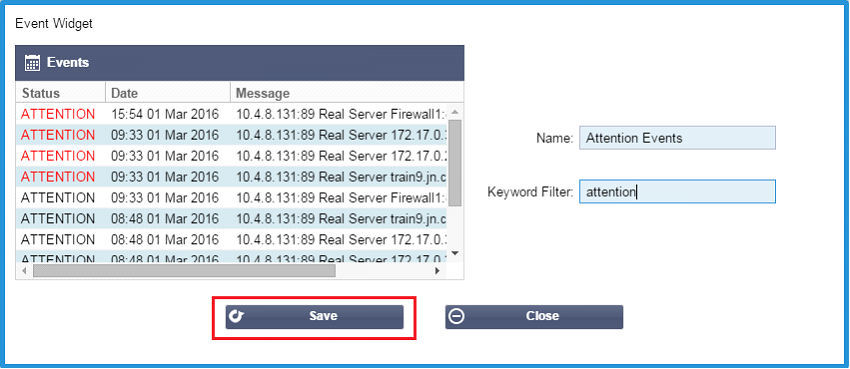

Das Ereignis-Widget

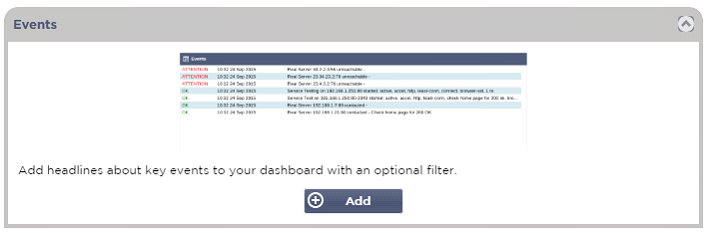

· Um ein Ereignis zum Ereignis-Widget hinzuzufügen, klicken Sie auf die Schaltfläche Hinzufügen.
· Geben Sie einen Namen für Ihr Ereignis an. In unserem Beispiel haben wir Aufmerksamkeitsereignisse als Namen für das Ereignis hinzugefügt.
· Fügen Sie einen Schlüsselwort-Filter hinzu. Wir haben auch den Filterwert von Achtung hinzugefügt
· Klicken Sie auf Speichern und dann auf Schließen

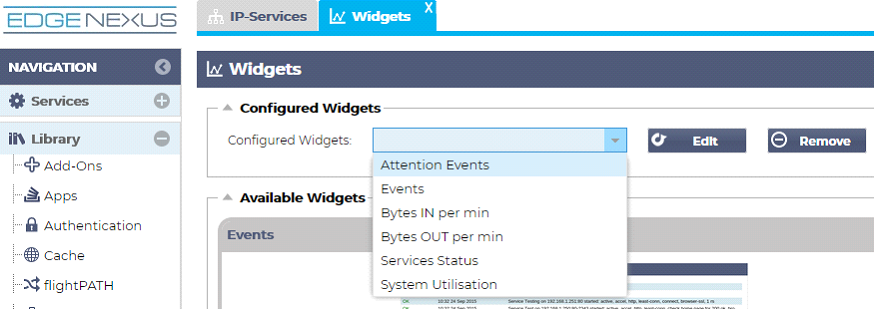

· Sie sehen nun ein zusätzliches Widget namens Aufmerksamkeitsereignisse in der Dropdown-Liste Konfigurierte Widgets.
· Sie sehen, dass wir dieses Widget jetzt im Bereich Ansicht > Dashboard hinzugefügt haben.

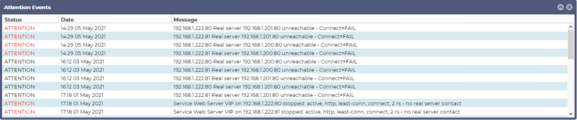

· Wählen Sie das Widget Aufmerksamkeitsereignisse, um dieses im Dashboard anzuzeigen. Siehe unten.
Sie können den Live-Daten-Feed auch anhalten und neu starten, indem Sie auf die Schaltfläche Live-Daten anhalten klicken. Darüber hinaus können Sie jederzeit zum Standard-Dashboard zurückkehren, indem Sie auf die Schaltfläche Standard-Dashboard klicken.
Das Systemgrafik-Widget

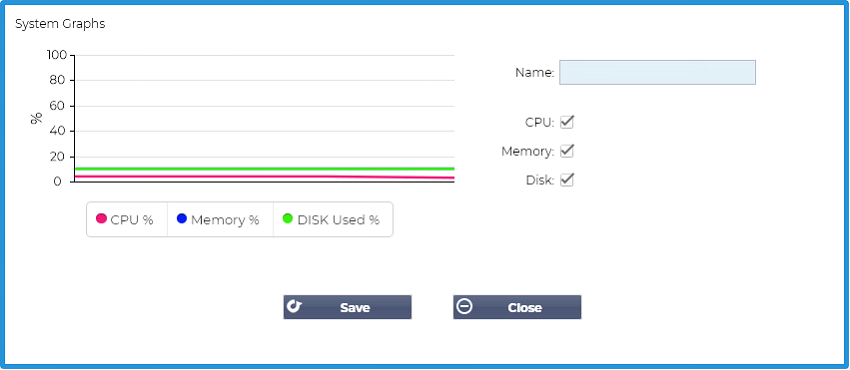

Der ADC verfügt über ein konfigurierbares Systemgrafik-Widget. Indem Sie auf die Schaltfläche Hinzufügen des Widgets klicken, können Sie die folgenden Überwachungsgrafiken zur Anzeige hinzufügen.
· CPU
· SPEICHER
· DISK
Sobald Sie sie hinzugefügt haben, sind sie einzeln im Widget-Menü des Dashboards verfügbar.
Interface-Widget

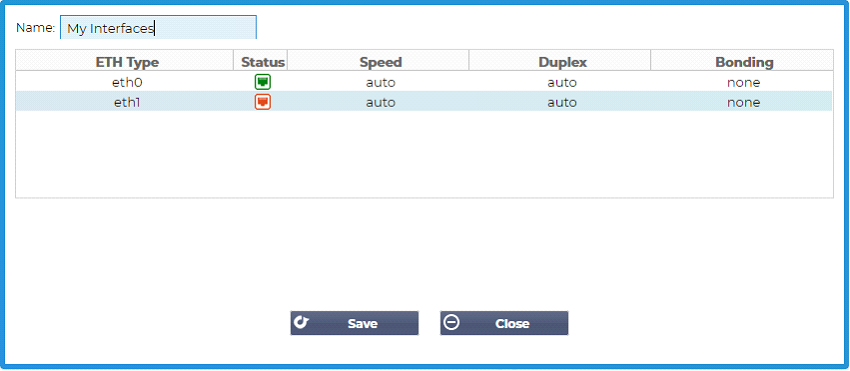

Mit dem Schnittstellen-Widget können Sie die Daten für die gewählte Netzwerkschnittstelle anzeigen, z. B. ETH0, ETH1 und so weiter. Die Anzahl der verfügbaren Schnittstellen zum Hinzufügen hängt davon ab, wie viele Netzwerkschnittstellen Sie für die virtuelle Appliance definiert oder innerhalb der Hardware-Appliance bereitgestellt haben.
Wenn Sie fertig sind, klicken Sie auf die Schaltfläche Speichern und dann auf die Schaltfläche Schließen.

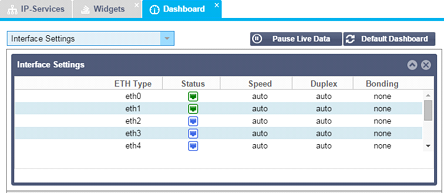

Wählen Sie das soeben angepasste Widget aus dem Widget-Dropdown-Menü im Dashboard. Sie sehen einen Bildschirm wie den unten abgebildeten.
Status-Widget

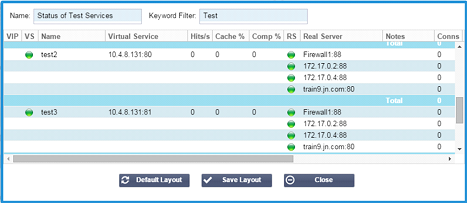

Mit dem Status-Widget können Sie den Lastausgleich in Aktion sehen. Sie können die Ansicht auch filtern, um bestimmte Informationen anzuzeigen.
· Klicken Sie auf Hinzufügen.
· Geben Sie einen Namen für den Dienst ein, den Sie überwachen möchten

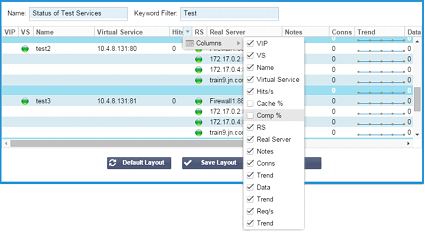

· Sie können auch wählen, welche Spalten Sie im Widget anzeigen möchten.
· Wenn Sie zufrieden sind, klicken Sie auf Speichern, gefolgt von Schließen.

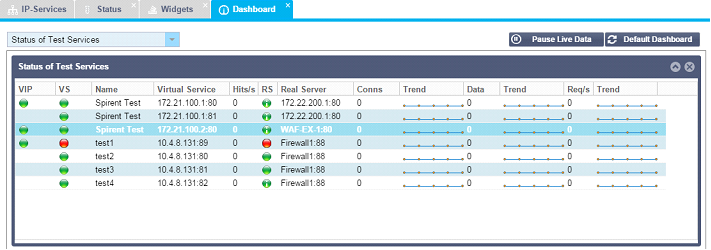

· Das gewählte Status-Widget wird im Bereich Dashboard verfügbar sein.

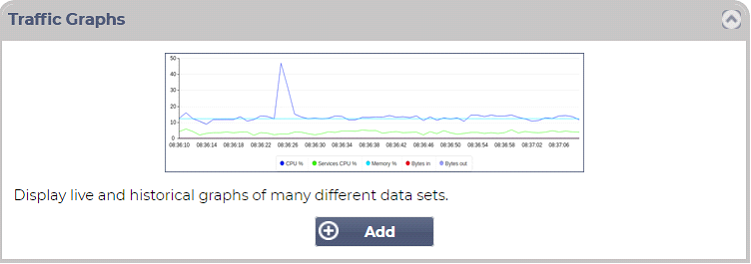

Verkehrsgrafik-Widget
Dieses Widget kann so konfiguriert werden, dass es aktuelle und historische Verkehrsdaten pro Virtual Services und Real Servers anzeigt. Außerdem können Sie insgesamt aktuelle und historische Daten für den globalen Datenverkehr sehen
· Klicken Sie auf die Schaltfläche Hinzufügen
· Benennen Sie Ihr Widget.
· Wählen Sie eine Datenbank aus Virtuelle Dienste, Reale Server oder System.
· Wenn Sie Virtuelle Dienste wählen, können Sie einen virtuellen Dienst aus dem Dropdown-Menü VS/RS auswählen.
· Wählen Sie einen Zeitrahmen aus dem Dropdown-Menü Letzte.
o Minute - letzte 60s
o Stunde - aggregierte Daten aus jeder Minute für die letzten 60 Minuten
o Tag - aggregierte Daten von jeder Stunde für die letzten 24 Stunden
o Woche - aggregierte Daten von jedem Tag der letzten sieben Tage
o Monat - aggregierte Daten aus jeder Woche für die letzten sieben Tage
o Jahr - aggregierte Daten aus jedem Monat der letzten 12 Monate
· Wählen Sie die verfügbaren Daten je nach gewählter Datenbank
o Datenbank für virtuelle Dienste
o Bytes in
o Bytes aus
o Zwischengespeicherte Bytes
o Komprimierung %
o Aktuelle Verbindungen
o Abfragen pro Sekunde
o Cache-Treffer
o Cache-Treffer %
· Echte Server
o Bytes in
o Bytes aus
o Aktuelle Verbindungen
o Anfrage pro Sekunde
o Reaktionszeit
· System
o CPU %
o Dienste CPU
o Speicher %
o Platte Frei %
o Bytes in
o Bytes aus
· Wählen Sie, ob Sie Durchschnitts- oder Spitzenwerte anzeigen möchten
· Wenn Sie alle Optionen gewählt haben, klicken Sie auf Speichern und Schließen

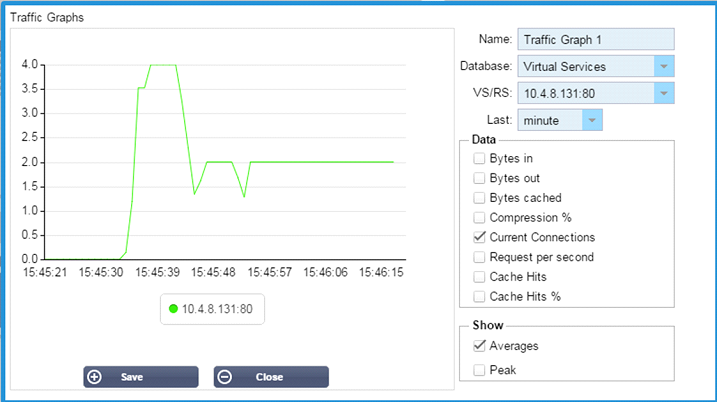

Beispiel-Verkehrsdiagramm
Sie können nun Ihr Traffic Graph-Widget zu Ansicht > Dashboard hinzufügen.
