El ADC puede utilizarse como un único dispositivo autónomo, y funcionará perfectamente haciendo eso. Sin embargo, si se tiene en cuenta que el propósito del ADC es equilibrar la carga de conjuntos de servidores, se hace evidente la necesidad de agrupar el propio ADC. El diseño de la interfaz de usuario del ADC, fácilmente navegable, hace que la configuración del sistema de clustering sea sencilla.

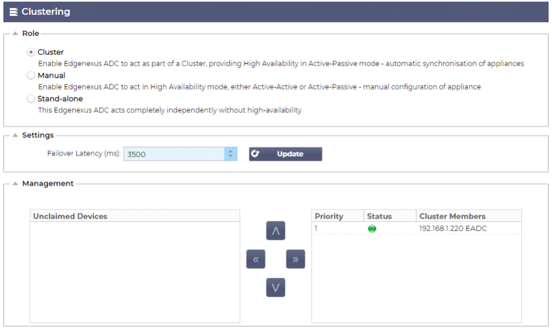

En la página Sistema > Clustering es donde configurará la alta disponibilidad de sus dispositivos ADC. Esta sección está organizada en varios apartados.
Nota importante
· No es necesario un cable dedicado entre el par ADC para mantener un latido de alta disponibilidad.
· El latido del corazón tiene lugar en la misma red que el servicio virtual que requiere alta disponibilidad para ser puesto en marcha.
· No hay conmutación por error de estado entre los aparatos ADC.
· Cuando se habilita la alta disponibilidad en dos o más ADC, cada caja difundirá a través de UDP los servicios virtuales que esté configurada para proporcionar.
· La conmutación por error de alta disponibilidad utiliza la mensajería unicast y el ARP gratuito para informar a los nuevos conmutadores del equilibrador de carga activo.
Papel
Hay tres roles de cluster disponibles cuando se configura el ADC para alta disponibilidad.
Cluster
· Por defecto, un nuevo ADC se encenderá utilizando el rol de Cluster. En este rol, cada miembro del cluster tendrá la misma "configuración de trabajo", y como tal, sólo un ADC del Cluster estará Activo en cualquier momento.
· Una "configuración de trabajo" significa todos los parámetros de configuración, excepto los elementos que deben ser únicos como la dirección IP de gestión, el nombre del ALB, los ajustes de red, los detalles de la interfaz, etc.
· El ADC de prioridad 1, la posición más alta, del cuadro de miembros del clúster es el propietario del clúster y el equilibrador de carga activo, mientras que todos los demás ADC son miembros pasivos.
· Puede editar cualquier CAD del clúster y los cambios se sincronizarán con todos los miembros del clúster.
· Cuando elimine un ADC del clúster, se eliminarán todos los servicios virtuales de ese ADC.
· No puede eliminar el último miembro del Cluster a Dispositivos no reclamados. Para eliminar el último miembro, cambie el rol a Manual o Stand-alone.
· Los siguientes objetos no están sincronizados:
o Sección manual de fecha y hora - (La sección NTP está sincronizada)
o Latencia de la conmutación por error (ms)
o Sección de hardware
o Sección de electrodomésticos
o Sección de la red
Fallo del propietario del clúster
· Cuando el propietario de un clúster falla, uno de los miembros restantes tomará automáticamente el relevo y seguirá equilibrando la carga del tráfico.
· Cuando el propietario del clúster regrese, reanudará el tráfico de equilibrio de carga y asumirá el papel de propietario.
· Supongamos que el Propietario ha fallado y que un Miembro ha asumido el equilibrio de carga. Si desea que ese Miembro que ha asumido el tráfico de equilibrio de carga se convierta en el nuevo propietario, resalte el miembro y haga clic en la flecha hacia arriba para moverlo a la posición de Prioridad 1.
· Si edita uno de los miembros restantes del clúster y el propietario está caído, el miembro editado se promoverá automáticamente al propietario sin pérdida de tráfico
Cambio de rol de Cluster a rol Manual
· Si desea cambiar el rol de Cluster a Manual, haga clic en el botón de radio junto a la opción de rol Manual

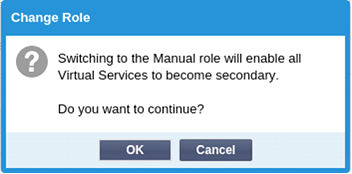

· Después de hacer clic en el botón de opción, verá el siguiente mensaje:
· Pulse el botón OK

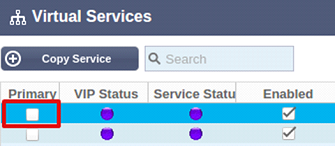

· Compruebe la sección de Servicios Virtuales. Verá que la columna Primaria muestra ahora una casilla sin marcar.
· Es una característica de seguridad y significa que si tiene otro CAD con los mismos servicios virtuales, no habrá interrupción del flujo de tráfico.
Cambio de rol de clúster a autónomo
· Si desea cambiar el rol de Cluster a Stand-alone, haga clic en el botón de radio junto a la opción Standalone.

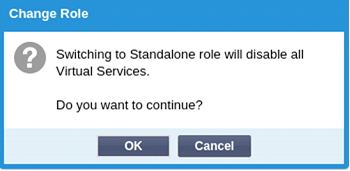

· Se le solicitará el siguiente mensaje:
· Haga clic en Aceptar para cambiar los roles.
· Compruebe sus Servicios Virtuales. Verá que la columna Primaria cambia de nombre a Independiente
· También verá que todos los servicios virtuales están desactivados (sin marcar) por razones de seguridad.
· Una vez que esté seguro de que ningún otro ADC de la misma red tiene servicios virtuales duplicados, puede habilitar cada uno de ellos a su vez.
Rol manual
Un CAD en el rol Manual trabajará con otros CAD en el rol Manual para proporcionar alta disponibilidad. La principal ventaja sobre el rol Cluster es la posibilidad de establecer qué ADC es el Activo para una IP Virtual. La desventaja es que no hay sincronización de la configuración entre los CAD. Cualquier cambio debe ser replicado manualmente en cada caja a través de la GUI, o para muchos cambios, puede crear un jetPACK desde un ADC y enviarlo al otro.
· Para hacer que una dirección IP virtual esté "activa", marque la casilla de la columna principal (página de servicios IP)
· Para hacer que una dirección IP virtual sea "pasiva", deje la casilla en blanco en la columna principal (página de servicios IP)
· En el caso de que un servicio Activo falle al Pasivo:
o Si las dos columnas primarias están marcadas, se produce un proceso de elección y la dirección MAC más baja será la activa
o Si ambos están desmarcados, se produce el mismo proceso de elección. Además, si ambas están desmarcadas, no hay un retorno automático al CAD activo original
Papel autónomo
Un ADC en el rol de autónomo no se comunicará con ningún otro ADC en lo que respecta a sus servicios, y por lo tanto todos los Servicios Virtuales permanecerán en el estado Verde y conectados. Debe asegurarse de que todos los Servicios Virtuales tienen direcciones IP únicas, o habrá un conflicto en su red.
Ajustes
En la sección de configuración, puede establecer la Latencia de conmutación por error en milisegundos, el tiempo que un ADC pasivo esperará antes de hacerse cargo de los servicios virtuales después de que el ADC activo haya fallado.
Recomendamos establecerlo en 10000ms o 10 segundos, pero puede disminuir o aumentar este valor para adaptarlo a su red y a sus necesidades. Los valores aceptables se sitúan entre 1500ms y 20000ms. Si experimenta inestabilidad en el clúster con una latencia más baja, debería aumentar este valor.
Gestión
En esta sección, puede añadir y eliminar miembros del clúster, así como cambiar la prioridad de un ADC en el clúster. La sección consta de dos paneles y un conjunto de flechas entre ellos. El área de la izquierda son los dispositivos no reclamados, mientras que el área de la derecha es el propio clúster.
Añadir un ADC al clúster
· Antes de añadir el ADC al clúster, debe asegurarse de que todos los aparatos ADC han recibido un nombre único establecido en la sección Sistema > Red.
· Debería ver el ADC como prioridad 1 con el estado en verde y su nombre bajo la columna Miembros del clúster en la sección de gestión. Este ADC es el aparato primario por defecto.
· Todos los demás ADCs disponibles aparecerán en la ventana de Dispositivos No Reclamados dentro de la sección de gestión. Un Dispositivo No Reclamado es el ADC que ha sido asignado en el Rol de Cluster pero que no tiene Servicios Virtuales configurados.

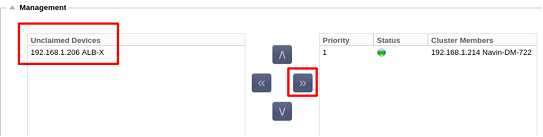

· Resalte el ADC de la ventana de dispositivos no reclamados y haga clic en el botón de la flecha derecha.

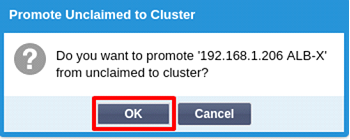

· Ahora verá el siguiente mensaje:
· Haga clic en Aceptar para promover el CAD al clúster.

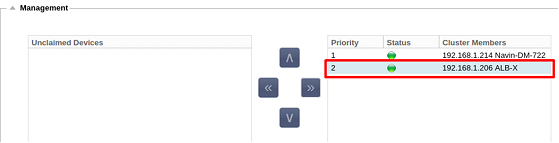

· Su ADC debería aparecer ahora como prioridad 2 en la lista de miembros del cluster.
Eliminación de un miembro del clúster

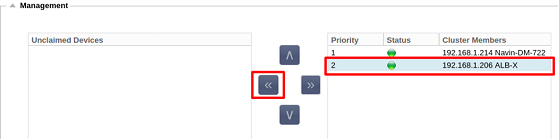

· Resalte el miembro del clúster que desea eliminar del clúster.
· Pulse el botón de la flecha izquierda.
· Se le presentará una solicitud de confirmación.
· Haga clic en OK para confirmar.
· Su CAD será eliminado y se mostrará en el lado de Dispositivos no reclamados.
Cambiar la prioridad de un CAD
Puede haber ocasiones en las que desee cambiar la prioridad de un CAD dentro de la lista de miembros.
· El CAD que encabeza la lista de miembros del clúster recibe la prioridad 1 y es el CAD activo para todos los servicios virtuales
· El ADC que ocupa el segundo lugar en la lista recibe la prioridad 2 y es el ADC pasivo para todos los servicios virtuales

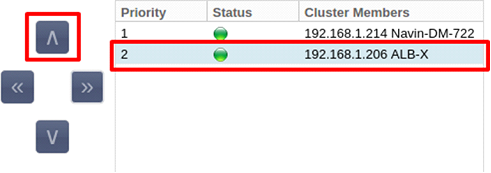

· Para cambiar cuál es el CAD activo simplemente resalte el CAD y haga clic en la flecha hacia arriba hasta que esté en la parte superior de la lista
