La página Biblioteca > Widgets le permite configurar varios componentes visuales ligeros que se muestran en su panel de control personalizado.
Widgets configurados

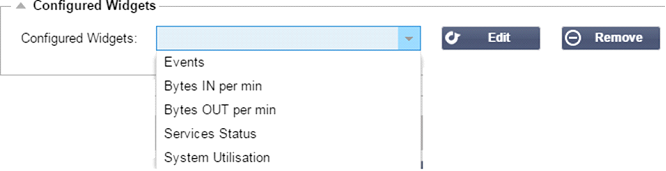

La sección de widgets configurados le permite ver, editar o eliminar cualquier widget creado en la sección de widgets disponibles.
Widgets disponibles
Hay cinco widgets diferentes proporcionados dentro del CAD, y usted puede configurarlos según sus necesidades.

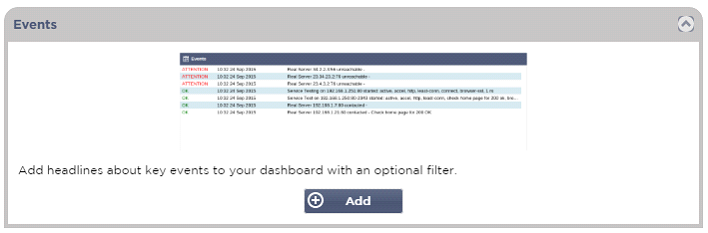

El widget de eventos
· Para añadir un evento al widget de Eventos, pulse el botón Añadir.

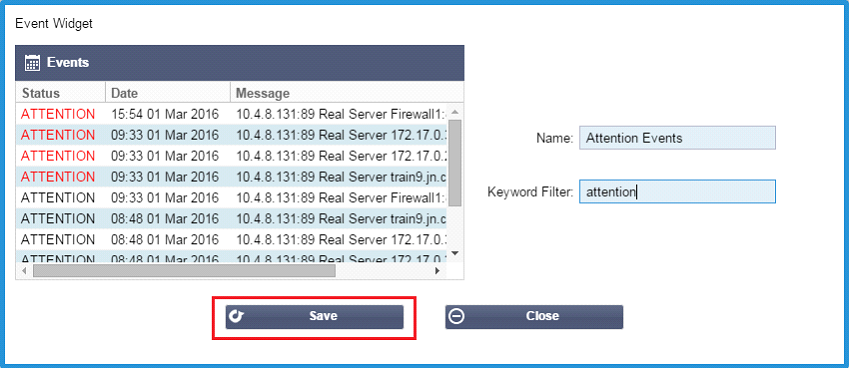

· Proporcione un nombre para su evento. En nuestro ejemplo, hemos añadido Eventos de atención como nombre del evento.
· Añada un filtro de palabras clave. También hemos añadido el valor del filtro de Atención
· Haga clic en Guardar y luego en Cerrar

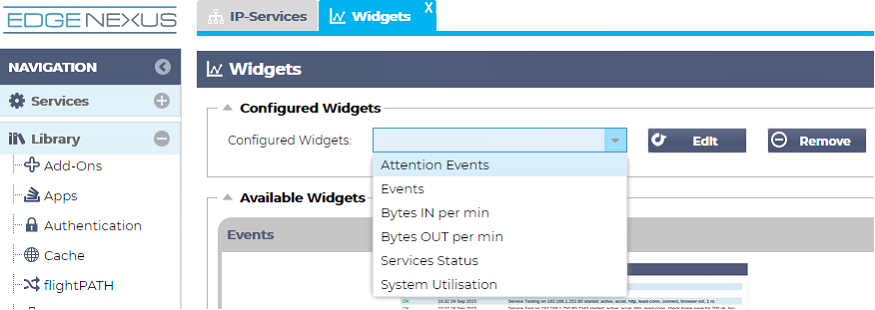

· Ahora verá un Widget adicional llamado Eventos de Atención en el desplegable de Widgets Configurados.
· Puede ver que ahora hemos añadido este widget en la sección Vista > Tablero.

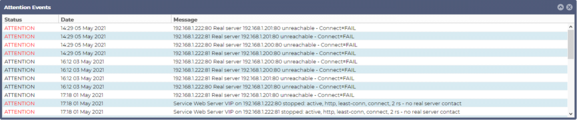

· Seleccione el widget de Eventos de Atención para mostrarlo dentro del Tablero. Véase más abajo.
También puede pausar y reiniciar la alimentación de datos en directo haciendo clic en el botón Pausar datos en directo. Además, puede volver al cuadro de mandos por defecto en cualquier momento haciendo clic en el botón Cuadro de mandos por defecto.
El widget de gráficos del sistema
El CAD dispone de un widget configurable de gráficos del sistema. Haciendo clic en el botón Añadir del widget, puede añadir los siguientes gráficos de monitorización para que se muestren.
· CPU
· MEMORIA
· DISCO
Una vez que los haya añadido, estarán disponibles individualmente dentro del menú de widgets del Tablero.
Widget de interfaz

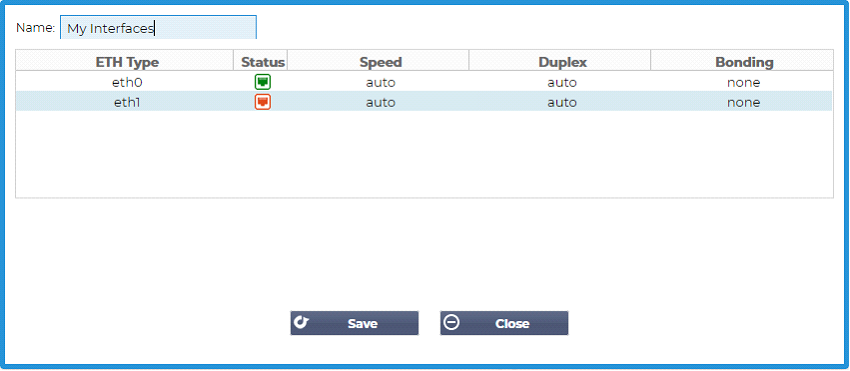

El widget de interfaz le permite mostrar los datos de la interfaz de red elegida, como ETH0, ETH1, etc. El número de interfaces disponibles para la adición depende de cuántas interfaces de red haya definido para el dispositivo virtual o aprovisionado dentro del dispositivo de hardware.
Una vez que haya terminado, haga clic en el botón Guardar y luego en el botón Cerrar.

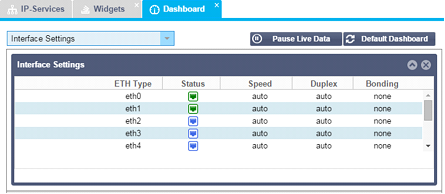

Seleccione el widget que acaba de personalizar en el menú desplegable de widgets dentro del panel de control. Verá una pantalla como la siguiente.

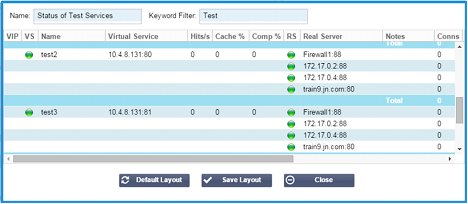

Widget de estado

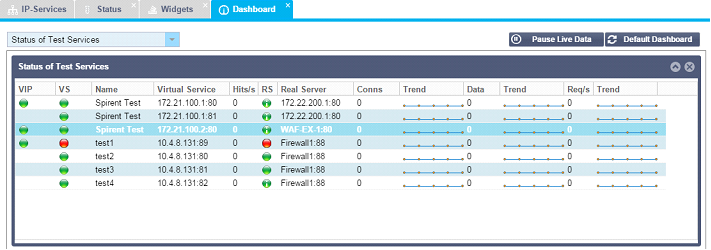

El widget de estado le permite ver el equilibrio de carga en acción. También puede filtrar la vista para mostrar información específica.
· Haga clic en Añadir.
· Introduzca un nombre para el servicio que desea supervisar

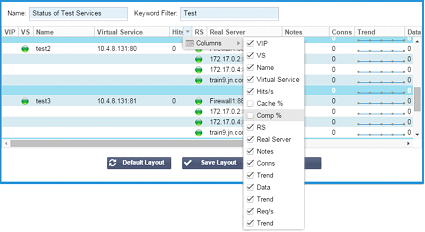

· También puede elegir qué columnas desea mostrar en el widget.
· Una vez que esté satisfecho, haga clic en Guardar, seguido de Cerrar.
· El widget de Estado elegido estará disponible en la sección del Tablero.

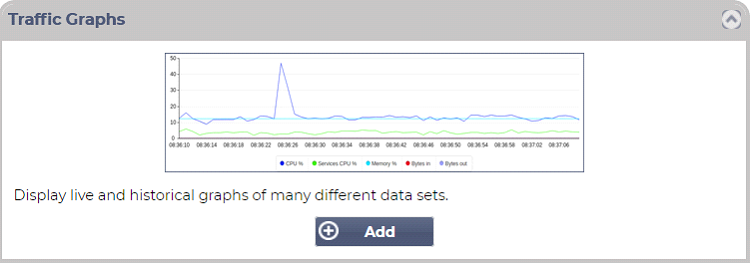

Widget de gráficos de tráfico
Este widget puede configurarse para mostrar los datos de tráfico actuales e históricos por Servicios Virtuales y Servidores Reales. Además, puede ver los datos generales actuales e históricos del tráfico global
· Pulse el botón Añadir
· Ponga un nombre a su widget.
· Elija una base de datos entre los servicios virtuales, los servidores reales o el sistema.
· Si elige Servicios Virtuales, puede seleccionar un servicio virtual en el desplegable VS/RS.
· Elija un periodo de tiempo en el desplegable Último.
o Minuto - últimos 60
o Hora - datos agregados de cada minuto durante los últimos 60 minutos
o Día - datos agregados de cada hora para las 24 horas anteriores
o Semana - datos agregados de cada día durante los siete días anteriores
o Mes: datos agregados de cada semana de los últimos siete días
o Año - datos agregados de cada mes durante los 12 meses anteriores
· Elija los datos disponibles en función de la base de datos que haya elegido
o Base de datos de servicios virtuales
o Bytes en
o Bytes fuera
o Bytes almacenados en caché
o Compresión
o Conexiones actuales
o Solicitudes por segundo
o Golpes en la caché
o Porcentaje de aciertos en la caché
· Servidores reales
o Bytes en
o Bytes fuera
o Conexiones actuales
o Solicitudes por segundo
o Tiempo de respuesta
· Sistema
o CPU %
o Servicios CPU
o Memoria %
o Disco Libre %
o Bytes en
o Bytes fuera
· Elija si desea mostrar los valores medios o los valores máximos
· Una vez que haya elegido todas las opciones, haga clic en Guardar y Cerrar

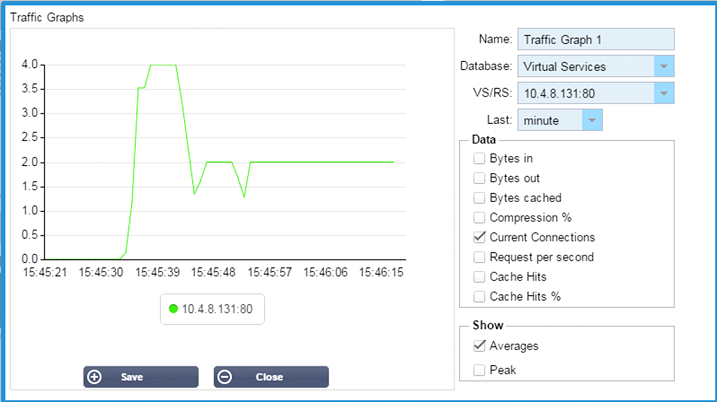

Ejemplo de gráfico de tráfico
Ahora puede añadir su widget de Gráfico de Tráfico a la Vista > Tablero.
