La page Bibliothèque > Widgets vous permet de configurer divers composants visuels légers affichés dans votre tableau de bord personnalisé.

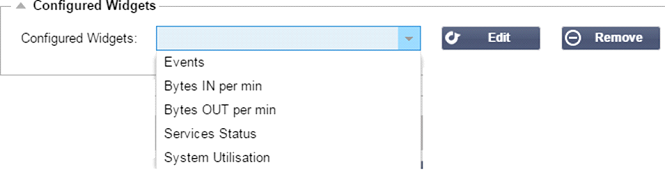

Widgets configurés
La section Widgets configurés vous permet d'afficher, de modifier ou de supprimer tout widget créé à partir de la section des widgets disponibles.
Widgets disponibles
Cinq widgets différents sont fournis dans le CDA, et vous pouvez les configurer selon vos besoins.

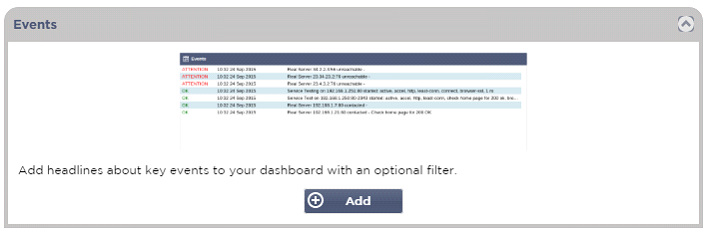

Le widget d'événements
· Pour ajouter un événement au widget Événements, cliquez sur le bouton Ajouter.

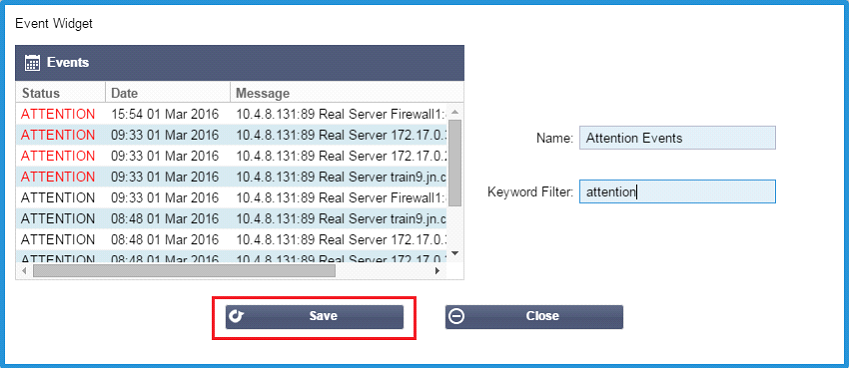

· Donnez un nom à votre événement. Dans notre exemple, nous avons ajouté Attention Events comme nom d'événement.
· Ajouter un filtre de mots-clés. Nous avons également ajouté la valeur de filtre de Attention
· Cliquez sur Enregistrer, puis sur Fermer

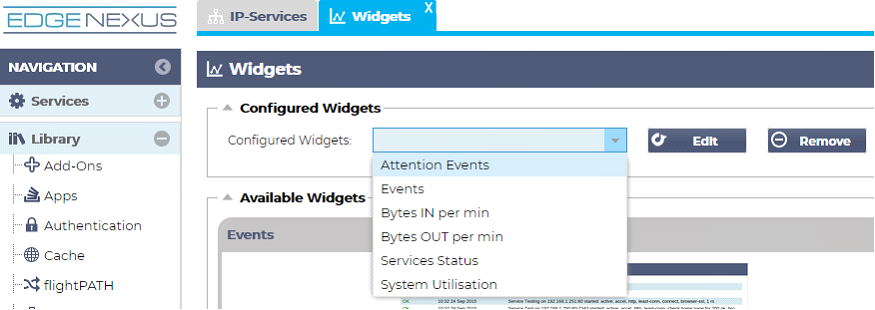

· Vous verrez maintenant un widget supplémentaire appelé Événements d'attention dans la liste déroulante des widgets configurés.
· Vous pouvez voir que nous avons maintenant ajouté ce widget dans la section Affichage > Tableau de bord.

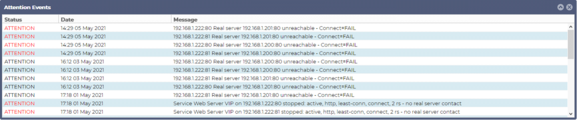

· Sélectionnez le widget Événements Attention pour l'afficher dans le tableau de bord. Voir ci-dessous.
Vous pouvez également mettre en pause et redémarrer le flux de données en direct en cliquant sur le bouton Pause Live Data. En outre, vous pouvez revenir au tableau de bord par défaut à tout moment en cliquant sur le bouton Tableau de bord par défaut.

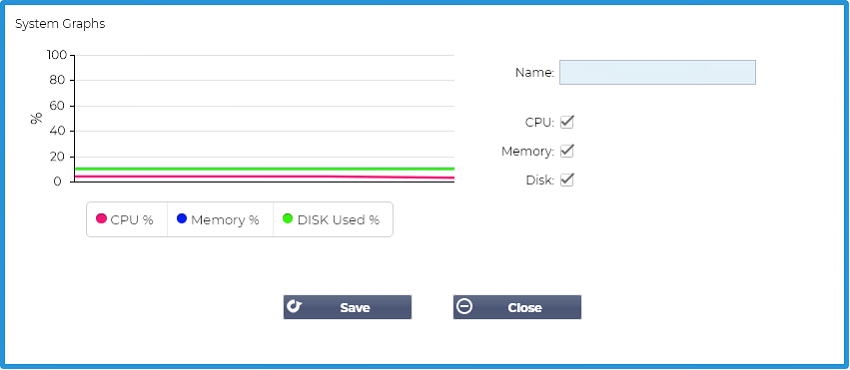

Le widget Graphiques du système
L'ADC dispose d'un widget graphique système configurable. En cliquant sur le bouton Ajouter du widget, vous pouvez ajouter les graphiques de surveillance suivants à afficher.
· CPU
· MÉMOIRE
· DISQUE
Une fois que vous les avez ajoutés, ils seront disponibles individuellement dans le menu des widgets du tableau de bord.

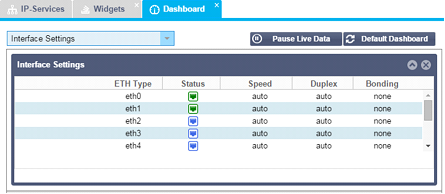

Widget d'interface
Le widget Interface vous permet d'afficher les données de l'interface réseau choisie, telle que ETH0, ETH1, et ainsi de suite. Le nombre d'interfaces disponibles pour l'ajout dépend du nombre d'interfaces réseau que vous avez définies pour l'appliance virtuelle ou provisionnées dans l'appliance matérielle.
Une fois que vous avez terminé, cliquez sur le bouton Enregistrer, puis sur le bouton Fermer.
Sélectionnez le widget que vous venez de personnaliser dans le menu déroulant des widgets du tableau de bord. Vous verrez un écran comme celui ci-dessous.

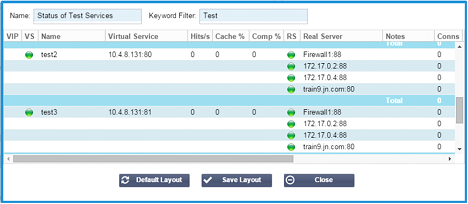

Widget d'état

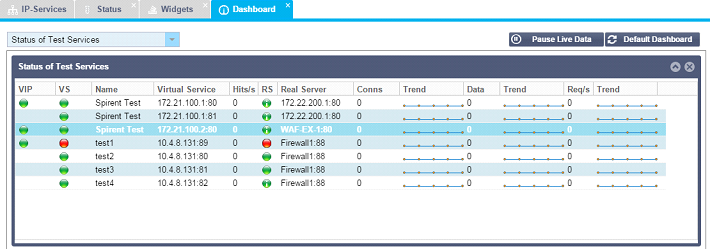

Le widget Statut vous permet de voir l'équilibrage de charge en action. Vous pouvez également filtrer la vue pour afficher des informations spécifiques.
· Cliquez sur Ajouter.
· Entrez un nom pour le service que vous souhaitez surveiller

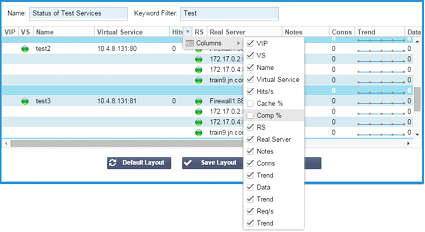

· Vous pouvez également choisir les colonnes que vous souhaitez afficher dans le widget.
· Une fois que vous êtes satisfait, cliquez sur Enregistrer, puis sur Fermer.
· Le widget Statut choisi sera disponible dans la section Tableau de bord.

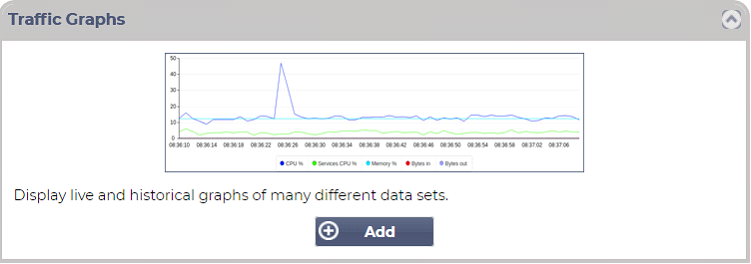

Widget graphique de trafic
Ce widget peut être configuré pour afficher les données de trafic actuelles et historiques par Services Virtuels et Serveurs Réels. En outre, vous pouvez voir les données globales actuelles et historiques du trafic global.
· Cliquez sur le bouton Ajouter
· Nommez votre widget.
· Choisissez une base de données parmi Services virtuels, Serveurs réels ou Système.
· Si vous choisissez Services virtuels, vous pouvez sélectionner un service virtuel dans la liste déroulante VS/RS.
· Choisissez un délai dans la liste déroulante Dernier.
o Minute - dernières 60s
o Heure - données agrégées de chaque minute pour les 60 dernières minutes
o Jour - données agrégées de chaque heure pour les 24 heures précédentes
o Semaine - données agrégées de chaque jour au cours des sept jours précédents
o Mois - données agrégées de chaque semaine pour les sept derniers jours
o Année - données agrégées de chaque mois au cours des 12 mois précédents
· Choisissez les données disponibles en fonction de la base de données que vous avez choisie.
o Base de données des services virtuels
o Octets dans
o Octets sortis
o Octets mis en cache
o % de compression
o Connexions actuelles
o Requêtes par seconde
o Cache Hits
o Cache Hits %
· Serveurs réels
o Octets dans
o Octets sortis
o Connexions actuelles
o Demande par seconde
o Temps de réponse
· Système
o % DE CPU
o Services CPU
o % de mémoire
o % de disque libre
o Octets dans
o Octets sortis
· Choisir d'afficher les valeurs moyennes ou les valeurs de pointe
· Une fois que vous avez choisi toutes les options, cliquez sur Enregistrer et fermer.

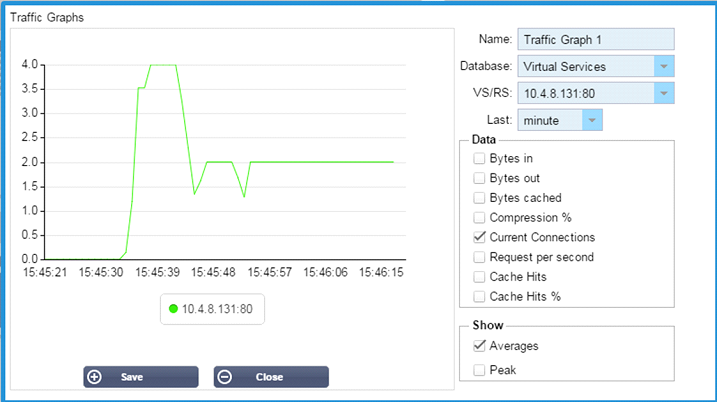

Exemple de graphique de trafic
Vous pouvez maintenant ajouter votre widget Traffic Graph dans la section Affichage > Tableau de bord.
