ライブラリ」＞「ウィジェット」ページでは、カスタムダッシュボードに表示される様々な軽量のビジュアルコンポーネントを設定することができます。
設定済みウィジェット

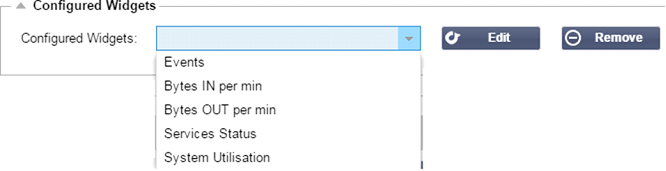

Configured Widgets」セクションでは、「available widgets」セクションから作成されたウィジェットの表示、編集、削除を行うことができます。
利用可能なウィジェット
ADC内には5種類のウィジェットが用意されており、必要に応じてそれらを設定することができます。
イベントウィジェット

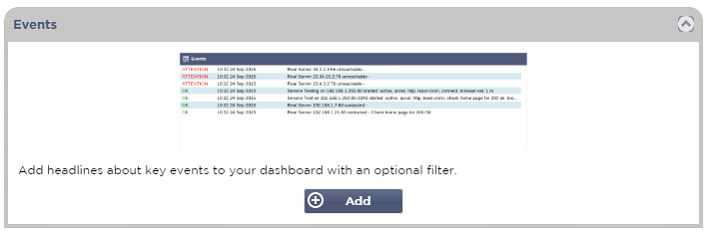

· Events "ウィジェットにイベントを追加するには、"Add "ボタンをクリックします。

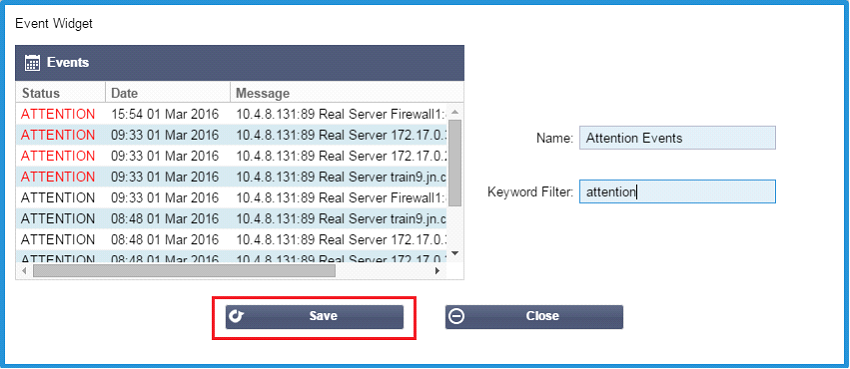

· イベントの名前を記入します。この例では、イベント名として「Attention Events」を追加しています。
· キーワードフィルターを追加しました。また、Attentionのフィルター値を追加しています。
· 保存」をクリックし、「閉じる」をクリックします。

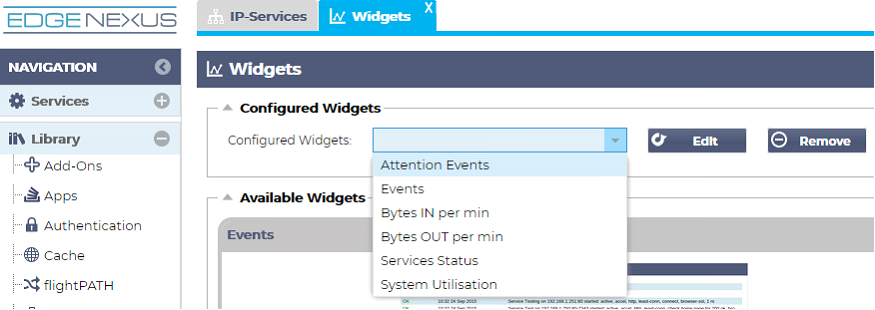

· Configured Widgets」のドロップダウンに「Attention Events」というウィジェットが追加されています。
· これで、「表示」→「ダッシュボード」セクションにこのウィジェットが追加されたことがわかります。

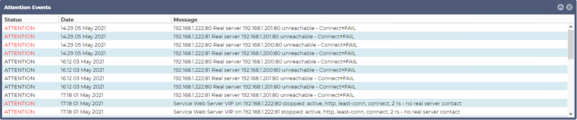

· Attention Events」ウィジェットを選択すると、ダッシュボード内に表示されます。以下を参照してください。
また、「Pause Live Data」ボタンをクリックすると、ライブデータの配信を一時停止したり、再開したりすることができます。また、「Default Dashboard」ボタンをクリックすれば、いつでもデフォルトのダッシュボードに戻すことができます。
システム・グラフ・ウィジェット

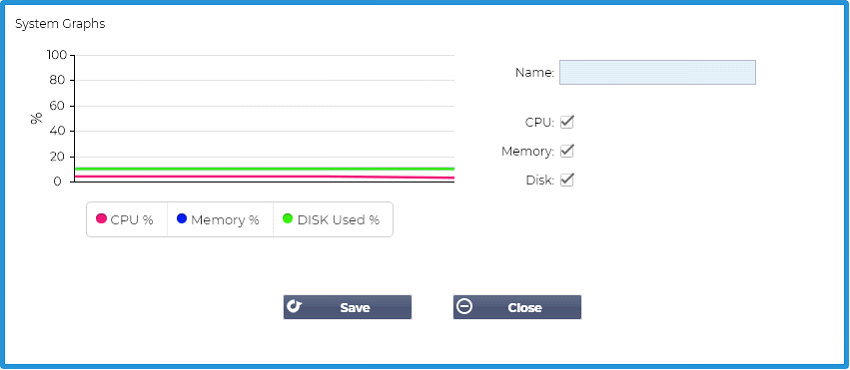

ADCには、設定可能な「System Graph」ウィジェットがあります。ウィジェットの「Add」ボタンをクリックすると、以下の監視グラフを追加して表示することができます。
· CPU
· MEMORY
· DISK
追加した後は、ダッシュボードのウィジェットメニューで個別に利用できるようになります。
インターフェース・ウィジェット

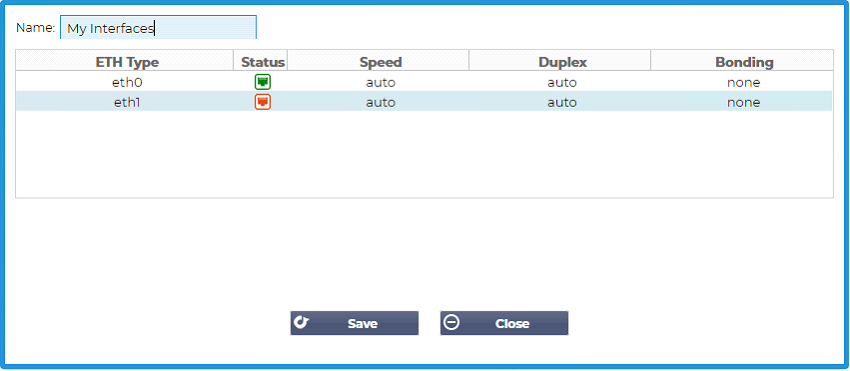

インターフェース」ウィジェットでは、ETH0、ETH1など、選択したネットワーク・インターフェースのデータを表示することができます。追加できるインターフェースの数は、仮想アプライアンスに定義したネットワークインターフェースの数や、ハードウェアアプライアンス内でプロビジョニングした数によって異なります。
完了したら、「Save」ボタン、「Close」ボタンの順にクリックします。

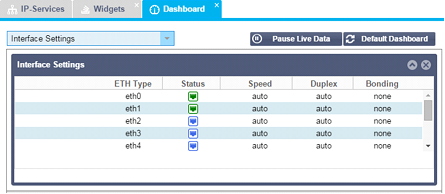

ダッシュボード内のウィジェットのドロップダウンメニューから、先ほどカスタマイズしたウィジェットを選択します。すると、以下のような画面が表示されます。
ステータスウィジェット
Statusウィジェットでは、ロードバランシングの動作を確認することができます。また、表示をフィルタリングして特定の情報を表示することもできます。
· Add」をクリックします。
· 監視したいサービスの名前を入力する

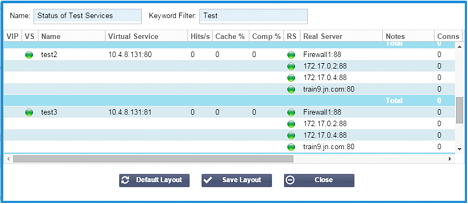

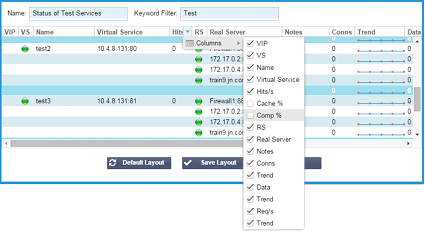

· また、ウィジェットに表示する列を選択することもできます。
· 問題がなければ、「Save」をクリックし、「Close」をクリックします。

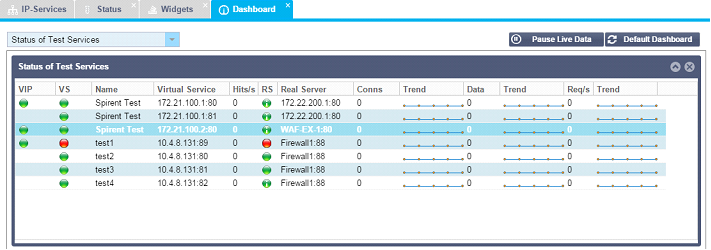

· 選択されたステータスウィジェットは、ダッシュボードセクションで利用可能になります。
トラフィック・グラフィックス・ウィジェット

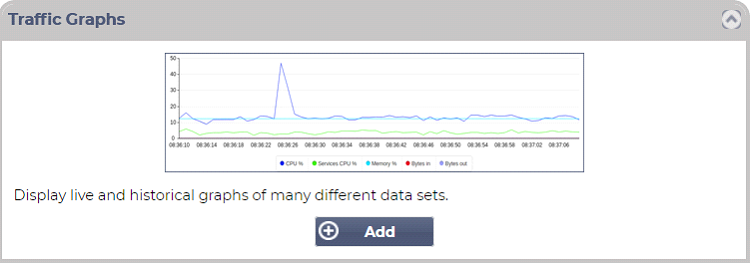

このウィジェットは、仮想サービスやリアルサーバーごとの現在および過去のトラフィックデータを表示するように設定できます。さらに、グローバルトラフィックの全体的な現在および過去のデータを表示することもできます。
· 追加ボタンをクリック
· ウィジェットに名前をつけてください。
· Virtual Services」、「Real Servers」、「System」からデータベースを選択します。
· Virtual Services」を選択した場合は、「VS/RS」ドロップダウンから仮想サービスを選択できます。
· Last」のドロップダウンから期間を選択します。
o 分-最後の60秒
o Hour - 過去60分間の各分のデータを集約したもの
o Day - 過去24時間の各時間帯のデータを集約したもの
o 週 - 過去7日間の各日のデータを集計
o 月 - 過去7日間の各週のデータを集約したもの
o 年 - 過去12ヶ月間の各月のデータを集計
· 選択したデータベースに応じて、利用可能なデータを選択します。
o バーチャルサービスデータベース
o のバイト数
o バイトアウト
o キャッシュされたバイト数
o 圧縮率
o 現在の接続
o 1秒あたりのリクエスト数
o キャッシュヒット
o キャッシュヒット率
· リアルサーバー
o のバイト数
o バイトアウト
o 現在の接続
o リクエスト・パー・セカンド
o 応答時間
· システム
o CPUの割合
o サービス CPU
o メモリ容量
o ディスクの空き容量
o のバイト数
o バイトアウト
· 平均値とピーク値のどちらを表示するかを選択
· すべてのオプションを選択したら、「保存して閉じる」をクリックします。

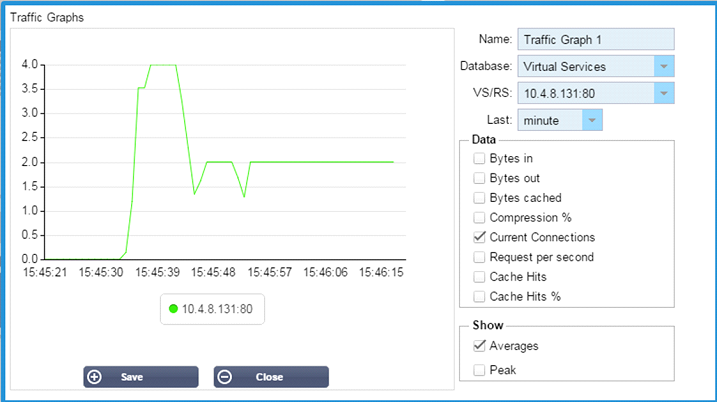

トラフィックグラフの例
トラフィックグラフのウィジェットを「表示」→「ダッシュボード」に追加できるようになりました。
