ADC можно использовать как одиночное автономное устройство, и он будет прекрасно работать в этом качестве. Однако, если учесть, что назначение ADC - балансировать нагрузку множества серверов, необходимость кластеризации самого ADC становится очевидной. Легко ориентируемый дизайн пользовательского интерфейса ADC делает настройку системы кластеризации простой и понятной.

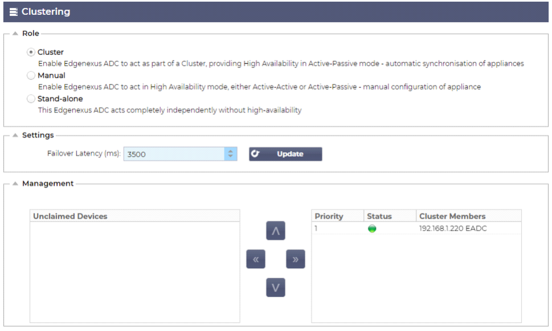

На странице Система > Кластеризация Вы сможете настроить высокую доступность Ваших устройств ADC. Этот раздел состоит из нескольких частей.
Важное замечание
· Нет необходимости в выделенном кабеле между парой АЦП для поддержания высокой доступности сердцебиения.
· Сердцебиение происходит в той же сети, что и виртуальная служба, которой требуется высокая доступность.
· Между устройствами ADC не происходит обхода отказа по состоянию.
· Когда высокая доступность включена на двух или более ADC, каждый блок будет транслировать через UDP виртуальные услуги, которые он настроен предоставлять.
· При отказоустойчивости высокой доступности используется одноадресная передача сообщений и Gratuitous ARP для информирования новых коммутаторов Active load balancer.
Роль
При настройке ADC для высокой доступности доступны три роли кластера.
Кластер
· По умолчанию новый АЦП включается с ролью Кластер. В этой роли каждый член кластера будет иметь одинаковую "рабочую конфигурацию", и, таким образом, только один АЦП в кластере будет активным в любой момент времени.
· Рабочая конфигурация" означает все параметры конфигурации, за исключением элементов, которые должны быть уникальными, например, IP-адрес управления, имя ALB Name, сетевые настройки, детали интерфейса и т.д.
· ADC с приоритетом 1, самая верхняя позиция, в блоке Cluster Members является владельцем кластера и активным балансировщиком нагрузки, в то время как все остальные ADC являются пассивными членами.
· Вы можете редактировать любой АЦП в кластере, и изменения будут синхронизированы со всеми членами кластера.
· Когда Вы удаляете ADC из кластера, все виртуальные службы будут удалены из этого ADC.
· Вы не можете удалить последнего члена кластера в Невостребованные устройства. Чтобы удалить последнего участника, измените роль на Manual или Stand-alone.
· Следующие объекты не синхронизируются:
o Ручная секция Дата и время - (Секция NTP синхронизирована)
o Задержка обхода отказа (мс)
o Раздел "Оборудование
o Раздел "Приборы
o Раздел сети
Отказ владельца кластера
· Когда владелец кластера выходит из строя, один из оставшихся членов кластера автоматически берет на себя его обязанности и продолжает балансировать нагрузку трафика.
· Когда владелец кластера вернется, он возобновит балансировку нагрузки и возьмет на себя роль владельца.
· Предположим, что владелец вышел из строя, и балансировку нагрузки взял на себя один из участников. Если Вы хотите, чтобы Член, который принял на себя трафик балансировки нагрузки, стал новым владельцем, выделите его и нажмите стрелку вверх, чтобы переместить его в позицию Приоритет 1.
· Если Вы редактируете один из оставшихся членов кластера, а владелец не работает, отредактированный член автоматически перейдет на место владельца без потери трафика
Изменение роли с роли Кластера на роль Руководителя
· Если Вы хотите изменить роль с Кластерной на Ручную, нажмите на радиокнопку рядом с опцией Ручная роль

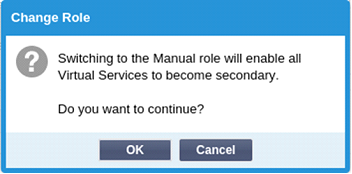

· После того, как Вы нажмете на радиокнопку, Вы увидите следующее сообщение:
· Нажмите кнопку OK

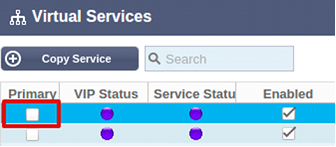

· Проверьте раздел Виртуальные службы. Вы увидите, что в столбце Primary теперь стоит галочка.
· Это функция безопасности и означает, что если у Вас есть другой ADC с теми же виртуальными службами, то поток трафика не будет прерван.
Изменение роли с кластерной на автономную
· Если Вы хотите изменить роль с Кластера на Автономную, нажмите на радиокнопку рядом с опцией Автономная.

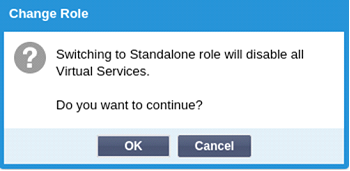

· Вам будет предложено следующее сообщение:
· Нажмите OK, чтобы изменить роли.
· Проверьте свои Виртуальные службы. Вы увидите, что колонка Primary изменила название на Stand-alone
· Вы также увидите, что все виртуальные службы отключены (не отмечены) по соображениям безопасности.
· Когда Вы убедитесь, что ни один другой ADC в той же сети не имеет дублирующих виртуальных служб, Вы можете включить каждую из них по очереди.
Роль руководства
ADC в роли Manual будет работать с другими ADC в роли Manual для обеспечения высокой доступности. Основным преимуществом по сравнению с ролью Cluster является возможность установить, какой ADC является активным для виртуального IP. Недостатком является отсутствие синхронизации конфигурации между ADC. Любые изменения должны быть реплицированы вручную на каждой коробке через графический интерфейс, или при большом количестве изменений Вы можете создать jetPACK с одного ADC и отправить его на другой.
· Чтобы сделать виртуальный IP-адрес "Активным", установите флажок в основной колонке (страница IP Services).
· Чтобы сделать виртуальный IP-адрес "Пассивным", оставьте флажок пустым в основной колонке (страница IP Services).
· В случае, если активная служба переходит в пассивную:
o Если обе колонки Primary отмечены галочками, то происходит процесс выборов, и наименьший MAC-адрес будет Active
o Если оба флажка не установлены, то происходит тот же процесс выборов. Кроме того, если обе галочки сняты, то автоматического возврата к исходному активному АЦП не происходит.
Отдельная роль
ADC в роли автономного не будет взаимодействовать с другими ADC относительно своих услуг, и поэтому все виртуальные службы будут оставаться в зеленом статусе и подключенными. Вы должны убедиться, что все Виртуальные службы имеют уникальные IP-адреса, иначе в Вашей сети возникнет конфликт.
Настройки
В разделе "Настройки" Вы можете установить Failover Latency в миллисекундах, время, которое пассивный ADC будет ждать, прежде чем взять на себя управление виртуальными службами после отказа активного ADC.
Мы рекомендуем установить значение 10000 мс или 10 секунд, но Вы можете уменьшить или увеличить это значение в соответствии с Вашей сетью и требованиями. Приемлемые значения находятся в диапазоне от 1500 мс до 20000 мс. Если Вы испытываете нестабильность в кластере при более низкой задержке, Вам следует увеличить это значение.
Менеджмент
В этом разделе Вы можете добавлять и удалять членов кластера, а также изменять приоритет АЦП в кластере. Раздел состоит из двух панелей и набора клавиш со стрелками между ними. Область слева - это Невостребованные устройства, а самая правая область - это сам кластер.
Добавление АЦП в кластер
· Перед добавлением ADC в кластер, Вы должны убедиться, что всем устройствам ADC предоставлен уникальный набор имен в разделе Система > Сеть.
· Вы должны увидеть ADC как Приоритет 1 со статусом зеленого цвета и его имя в колонке Члены кластера в разделе управления. Этот ADC является основным устройством по умолчанию.
· Все остальные доступные ADC будут отображаться в окне Невостребованные устройства в разделе управления. Невостребованное устройство - это ADC, который был назначен в роли кластера, но не имеет настроенных виртуальных служб.

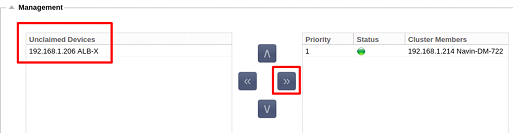

· Выделите АЦП из окна Невостребованные устройства и нажмите кнопку со стрелкой вправо.

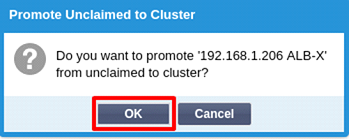

· Теперь Вы увидите следующее сообщение:
· Нажмите OK, чтобы повысить ADC в кластере.

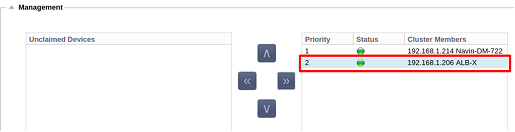

· Теперь Ваш ADC должен отображаться как Приоритет 2 в списке членов кластера.
Удаление члена кластера
· Выделите члена кластера, которого Вы хотите удалить из кластера.

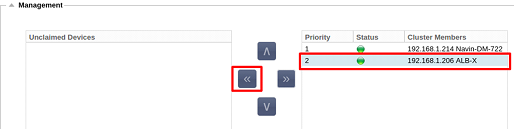

· Нажмите кнопку со стрелкой влево.
· Вам будет представлен запрос на подтверждение.
· Нажмите OK для подтверждения.
· Ваш ADC будет удален и отображен в разделе "Невостребованные устройства".
Изменение приоритета АЦП
Бывают случаи, когда Вы хотите изменить приоритет АЦП в списке членов.
· ADC в верхней части списка членов кластера имеет приоритет 1 и является активным ADC для всех виртуальных служб.
· ADC, который является вторым в списке, получает приоритет 2 и является пассивным ADC для всех виртуальных служб.

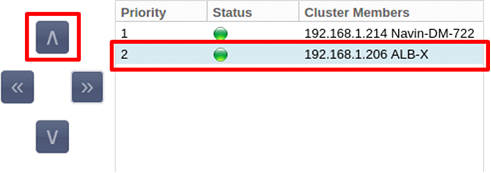

· Чтобы изменить, какой АЦП является активным, просто выделите АЦП и нажмите стрелку вверх, пока он не окажется в верхней части списка
