Как и во всех интерфейсах управления ИТ-системами, часто возникают ситуации, когда Вам необходимо просмотреть показатели производительности и данные, которые обрабатывает ADC. Мы предоставляем настраиваемую приборную панель для того, чтобы Вы могли сделать это простым и содержательным образом.

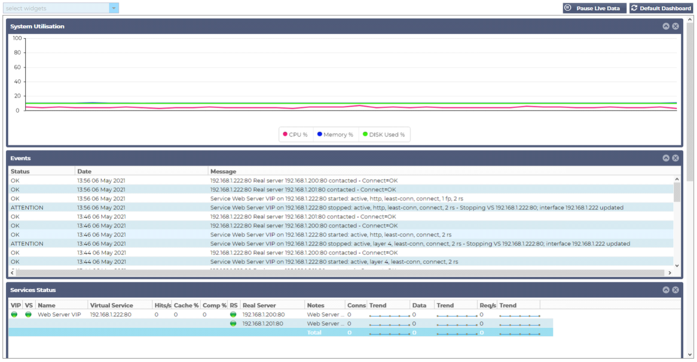

Приборная панель доступна с помощью сегмента Вид на панели навигатора. Когда она выбрана, она показывает несколько виджетов по умолчанию и позволяет Вам выбрать любые настроенные виджеты, которые Вы определили.
Использование приборной панели
Приборная панель U состоит из четырех элементов: меню виджетов, кнопка паузы/воспроизведения и кнопка "Приборная панель по умолчанию".
Меню виджетов
Меню "Виджеты", расположенное в верхней левой части приборной панели, позволяет Вам выбрать и добавить любые стандартные или настроенные виджеты, которые Вы определили. Чтобы воспользоваться этим меню, выберите виджет из выпадающего списка.
Кнопка приостановки данных в реальном времени
Эта кнопка позволяет Вам выбрать, должен ли АЦП обновлять приборную панель в режиме реального времени. После приостановки ни один виджет приборной панели не будет обновляться, что позволит Вам изучать содержимое в свое удовольствие. Кнопка меняет состояние на отображение Play Live Data, как только инициируется пауза.
Когда Вы закончите, просто нажмите кнопку Play Live Data, чтобы возобновить сбор данных и обновить приборную панель.
Кнопка приборной панели по умолчанию
Может случиться так, что Вы захотите сбросить макет приборной панели на макет по умолчанию. В этом случае нажмите кнопку Default Dashboard. После нажатия все изменения, внесенные в приборную панель, будут потеряны.
Изменение размера, минимизация, переупорядочивание и удаление виджетов
Изменение размера виджета

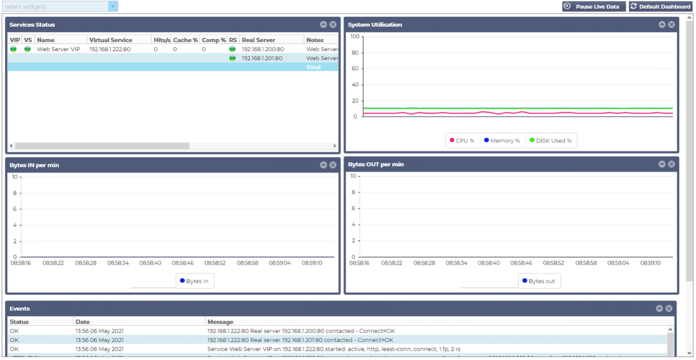

Вы можете очень легко изменить размер виджета. Нажмите и удерживайте строку заголовка виджета и перетащите его в левую или правую часть области Приборной панели. Вы увидите пунктирный прямоугольник, который представляет собой новый размер виджета. Поместите виджет в прямоугольник и отпустите кнопку мыши. Если Вы хотите поместить виджет с измененным размером рядом с виджетом, размер которого был изменен ранее, Вы увидите, что прямоугольник появляется рядом с виджетом, который Вы хотите поместить рядом.
Минимизация виджета
Вы можете свернуть виджеты в любое время, щелкнув по строке заголовка виджета. Это действие свернет виджет и отобразит только строку заголовка.
Перемещение порядка виджетов
Чтобы переместить виджет, Вы можете перетащить его, нажав и удерживая кнопку мыши на строке заголовка и перемещая мышь.
Удаление виджета
Вы можете удалить виджет, нажав на Vзначок в строке заголовка виджета.
