SNMP MIB

Информация, доступная для просмотра по SNMP, определяется базой управленческой информации (MIB). MIB описывают структуру данных управления и используют иерархические идентификаторы объектов (OID). Каждый OID может быть прочитан через приложение управления SNMP.

Скачать MIB

MIB можно загрузить здесь:

OID АЦП

КОРНЕВОЙ ИДЕНТИФИКАТОР

iso.org.dod.internet.private.enterprise = .1.3.6.1.4.1

Наши OID

.38370 jetnexusMIB

.1 jetnexusData (1.3.6.1.4.1.38370.1)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.3 jetnexusServers (1.3.6.1.4.1.38370.1.3)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.1.0)

.2 jetnexusOverallOutputBytes (1.3.6.1.4.1.38370.1.1.2.0)

.3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.1.3.0)

. 4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.1.4.0)

. 5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.1.5.0)

.6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.1.6.0)

.7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)

.8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.1.8.0)

.9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.9.0)

.10 jetnexusCurrentConnections (1.3.6.1.4.1.38370.1.1.10.0)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)

.1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)

.2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)

.3 jnvirtualserviceOverallInputBytes (1.3.6.1.4.1.38370.1.2.1.3)

.4 jnvirtualserviceOverallOutputBytes (1.3.6.1.4.1.38370.1.2.1.4)

. 5 jnvirtualserviceCacheBytes (1.3.6.1.4.1.38370.1.2.1.5)

.6 jnvirtualserviceCompressionPercent (1.3.6.1.4.1.38370.1.2.1.6)

.7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)

.8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)

.9 jnvirtualserviceCacheHits (1.3.6.1.4.1.38370.1.2.1.9)

. 10 jnvirtualserviceCacheHitsPercent (1.3.6.1.4.1.38370.1.2.1.10)

.11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)

.3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)

.1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)

.1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)

.2 jnrealserverIndexRealServer (1.3.6.1.4.1.38370.1.3.1.2)

.3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.3.1.3)

. 4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)

.5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)

.6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)

.7 jnrealserverCompressionPercent (1.3.6.1.4.1.38370.1.3.1.7)

.8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)

. 9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)

.10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.3.1.10)

. 11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)

Исторические графики

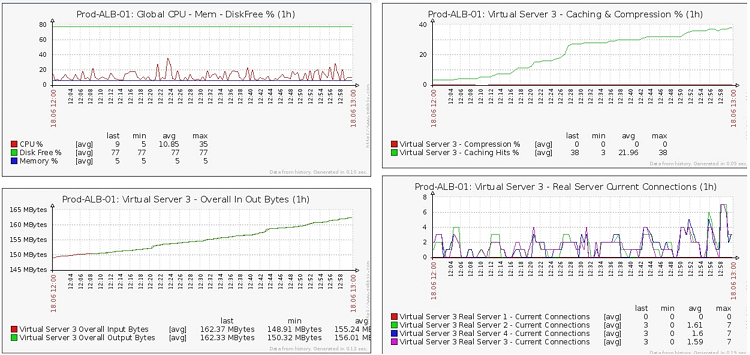

Лучшее применение для пользовательской SNMP MIB АЦП - это возможность выгрузить исторические графики на консоль управления по Вашему выбору. Ниже приведены примеры из Zabbix, которые опрашивают АЦП для различных значений OID, перечисленных выше.
