На странице Вид > Статус отображается живой трафик, проходящий через ADC для определенных Вами виртуальных Служб. Она также показывает количество подключений и данных к каждому реальному серверу, чтобы Вы могли оценить балансировку нагрузки в режиме реального времени.

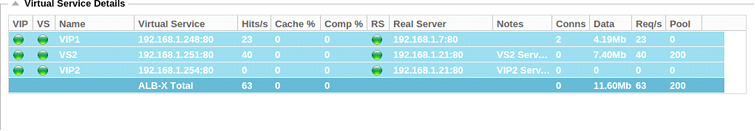

Детали виртуальной услуги
Колонка VIP
Цвет индикатора указывает на состояние виртуального IP-адреса, связанного с одной или многими виртуальными службами.
Статус
Описание
l
Онлайн
l
Failover-Standby. Эта виртуальная служба работает в режиме горячего резервирования
l
Указывает на то, что "пассив" задерживает "актив".
l
Не в сети. Реальные серверы недоступны, или ни один из реальных серверов не включен
l
Состояние находок
l
Не лицензированы или лицензированы Виртуальные IP превышены
Колонка состояния VS
Цвет индикатора указывает на состояние виртуальной службы.
Статус
Описание
l
Онлайн
l
Failover-Standby. Эта виртуальная служба работает в режиме горячего резервирования
l
Указывает на то, что "пассив" задерживает "актив".
l
Сервис требует внимания. Этот индикатор состояния может быть результатом того, что реальный сервер не прошел мониторинг здоровья или был вручную переведен в состояние Offline. Трафик будет продолжать идти, но с уменьшенной пропускной способностью реального сервера.
l
Не в сети. Реальные серверы недоступны, или ни один из реальных серверов не включен
l
Состояние находок
l
Не лицензированы или лицензированы Виртуальные IP превышены
Имя
Имя виртуальной службы
Виртуальная услуга (VIP)
Виртуальный IP-адрес и порт для службы, а также адрес, который будут использовать пользователи или приложения.
Хит/сек
Уровень 7 транзакций в секунду на стороне клиента.
Кэш%
Приведенный здесь показатель представляет собой процент объектов, которые были обслужены из кэша оперативной памяти АЦП.
Сжатие%
Этот показатель представляет собой процент объектов, которые были сжаты между клиентом и АЦП.
Статус RS (Удаленный сервер)
В таблице ниже описано значение статуса реальных серверов, связанных с VIP.
Статус
Описание
l
Подключено
l
Не контролируется
l
Слив или отключение
l
В режиме ожидания
l
Не подключено
l
Состояние находок
l
Не лицензированы или лицензированы Виртуальные IP превышены
Реальный сервер
IP-адрес и порт сервера Real Server.
Примечания
Это значение может быть любым полезным примечанием, чтобы другие поняли цель записи.
Conns (Соединения)
Представление количества подключений к каждому Real Server позволяет Вам увидеть балансировку нагрузки в действии. Очень полезно для проверки правильности работы Вашей политики балансировки нагрузки.
Данные
Значение в этой колонке показывает количество данных, отправляемых на каждый Real Server.
Req/Sec (Запросы в секунду)
Количество запросов в секунду, отправляемых на каждый Real Server.
