Страница Библиотека > Виджеты позволяет Вам настраивать различные легкие визуальные компоненты, отображаемые на Вашей пользовательской приборной панели.

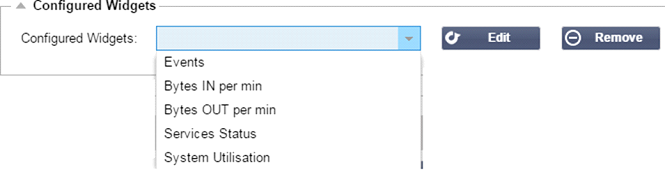

Настроенные виджеты
Раздел Настроенные виджеты позволяет Вам просматривать, редактировать или удалять любые виджеты, созданные из раздела доступных виджетов.
Доступные виджеты
В АЦП предусмотрено пять различных виджетов, и Вы можете настроить их в соответствии со своими требованиями.

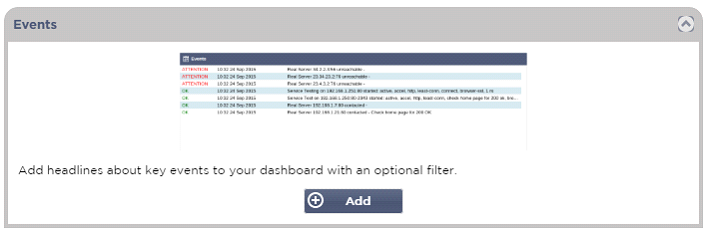

Виджет событий
· Чтобы добавить событие в виджет "События", нажмите кнопку Добавить.

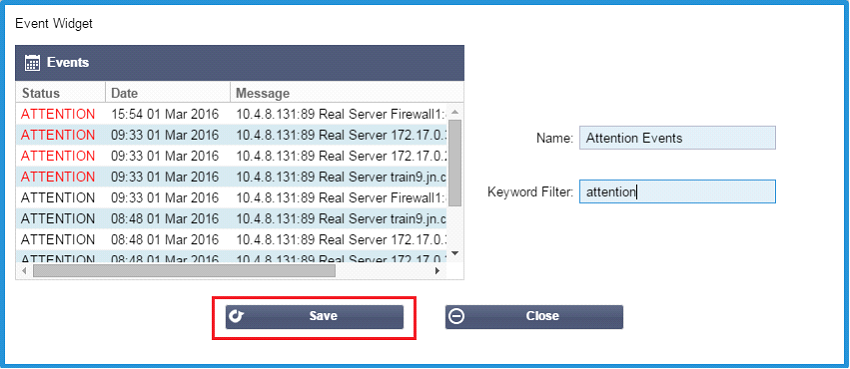

· Укажите название для Вашего события. В нашем примере мы добавили Attention Events в качестве названия события.
· Добавьте фильтр ключевых слов. Мы также добавили значение фильтра Внимание
· Нажмите Сохранить, затем Закрыть

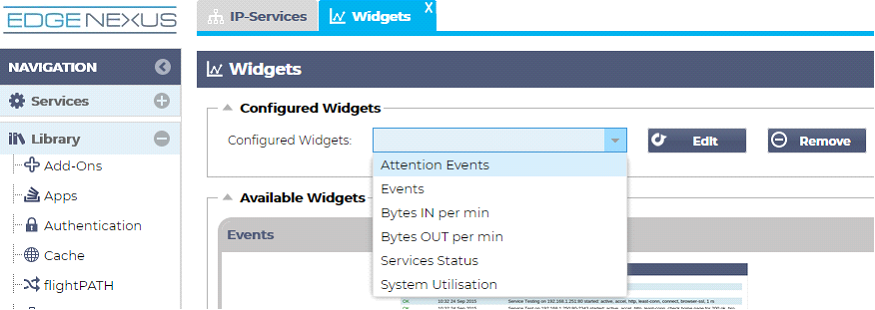

· Теперь Вы увидите дополнительный виджет под названием Attention Events в выпадающем списке Настроенные виджеты.
· Вы можете видеть, что теперь мы добавили этот виджет в раздел View > Dashboard.

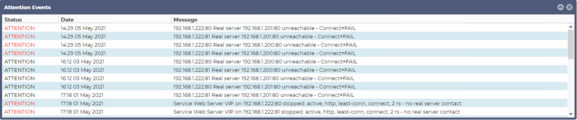

· Выберите виджет "События внимания", чтобы отобразить его на приборной панели. См. ниже.
Вы также можете приостановить и возобновить подачу данных в реальном времени, нажав на кнопку Pause Live Data. Кроме того, Вы можете в любой момент вернуться к приборной панели по умолчанию, нажав кнопку Default Dashboard.

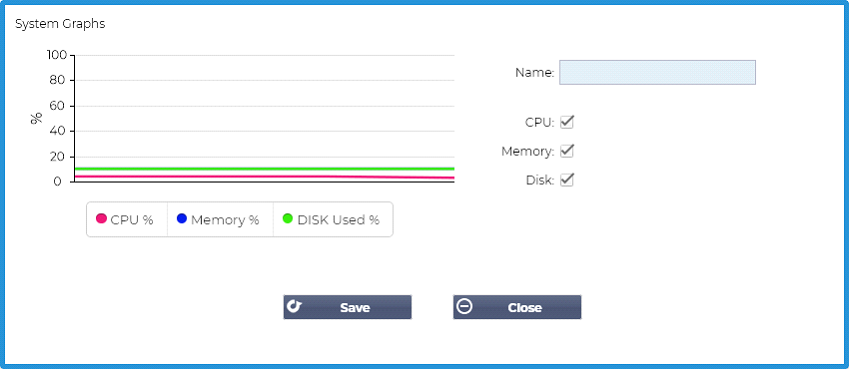

Виджет системных графиков
АЦП имеет настраиваемый виджет System Graph. Нажав кнопку Добавить на виджете, Вы можете добавить следующие графики мониторинга для отображения.
· CPU
· ПАМЯТЬ
· ДИСК
После того, как Вы их добавите, они будут доступны по отдельности в меню виджетов приборной панели.
Виджет интерфейса

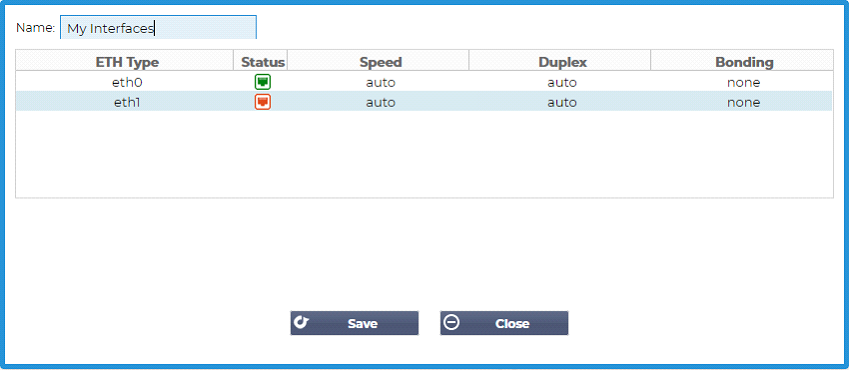

Виджет Интерфейс позволяет Вам отобразить данные для выбранного сетевого интерфейса, например, ETH0, ETH1 и так далее. Количество доступных интерфейсов для добавления зависит от того, сколько сетевых интерфейсов Вы определили для виртуального устройства или обеспечили в аппаратном устройстве.
Когда Вы закончите, нажмите кнопку Сохранить, а затем кнопку Закрыть.

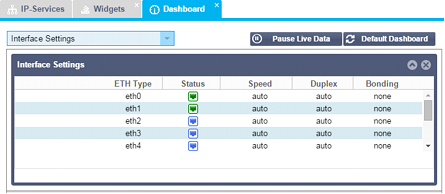

Выберите виджет, который Вы только что настроили, из выпадающего меню виджетов в панели инструментов. Вы увидите окно, как показано ниже.
Виджет состояния

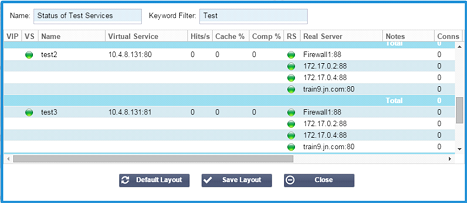

Виджет Status позволяет Вам увидеть балансировку нагрузки в действии. Вы также можете фильтровать представление, чтобы показать конкретную информацию.
· Нажмите кнопку Добавить.
· Введите имя для услуги, которую Вы хотите контролировать

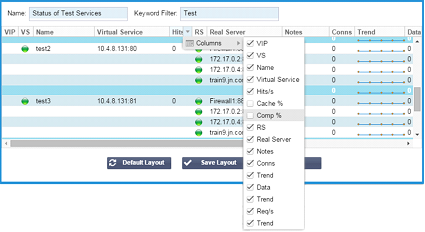

· Вы также можете выбрать, какие колонки Вы хотите отобразить в виджете.
· Когда Вы будете удовлетворены, нажмите Сохранить, а затем Закрыть.

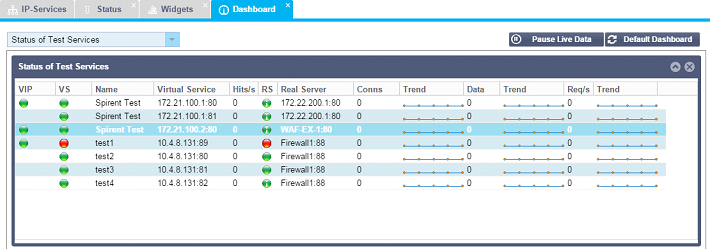

· Выбранный виджет Status будет доступен в разделе Dashboard.

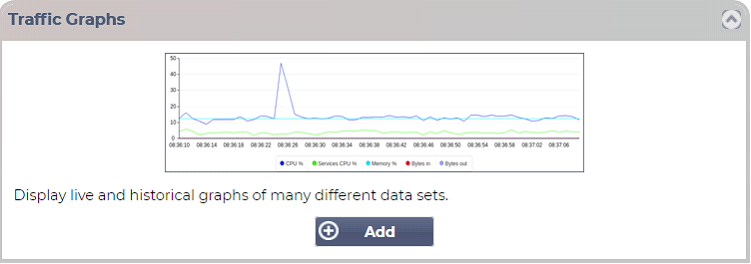

Виджет графики трафика
Этот виджет может быть настроен на отображение текущих и исторических данных трафика по виртуальным службам и реальным серверам. Кроме того, Вы можете увидеть общие текущие и исторические данные по глобальному трафику
· Нажмите кнопку Добавить
· Назовите свой виджет.
· Выберите базу данных из Виртуальных служб, Реальных серверов или Системы.
· Если Вы выбрали Виртуальные службы, Вы можете выбрать виртуальную службу из раскрывающегося списка VS/RS.
· Выберите временной интервал из раскрывающегося списка Последний.
o Минута - последние 60
o Час - агрегированные данные с каждой минуты за последние 60 минут
o День - агрегированные данные за каждый час за предыдущие 24 часа
o Неделя - агрегированные данные за каждый день в течение предыдущих семи дней
o Месяц - агрегированные данные за каждую неделю за последние семь дней
o Год - агрегированные данные за каждый месяц в течение предыдущих 12 месяцев
· Выберите Доступные данные в зависимости от выбранной Вами базы данных
o База данных виртуальных служб
o Байты в
o Вывод байтов
o Кэшированные байты
o Сжатие %
o Текущие соединения
o Запросы в секунду
o Хиты кэша
o Хиты кэша %
· Реальные серверы
o Байты в
o Вывод байтов
o Текущие соединения
o Запрос в секунду
o Время ответа
· Система
o CPU %
o Услуги ЦП
o Память %
o Свободный % на диске
o Байты в
o Вывод байтов
· Выбор отображения средних или пиковых значений
· После того, как Вы выбрали все параметры, нажмите Сохранить и закрыть

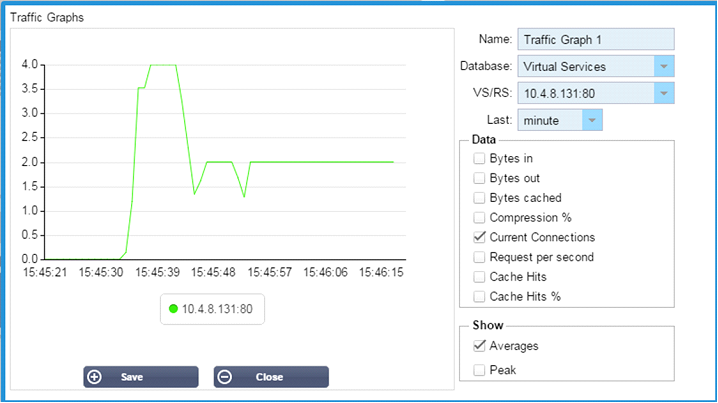

Пример графика трафика
Теперь Вы можете добавить свой виджет Traffic Graph в меню View > Dashboard.
