O ADC pode ser usado como um único dispositivo autônomo, e funcionará perfeitamente bem fazendo isso. Entretanto, quando se considera que o objetivo do ADC é carregar conjuntos de servidores de equilíbrio, a necessidade de agrupar o próprio ADC torna-se aparente. O projeto do ADC de fácil navegação da interface de usuário torna a configuração do sistema de cluster simples.

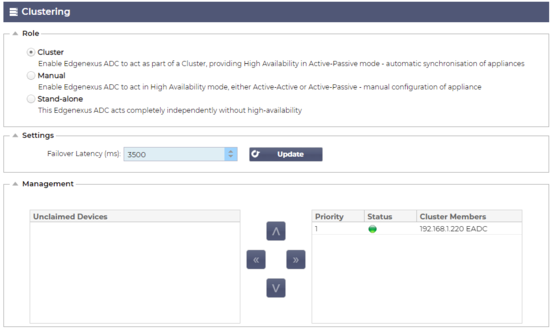

A página Sistema > Clustering é onde você irá configurar a alta disponibilidade de seus aparelhos ADC. Esta seção está organizada em várias seções.
Nota importante
· Não há nenhuma exigência de um cabo dedicado entre o par ADC para manter um batimento cardíaco de alta disponibilidade.
· O batimento cardíaco ocorre na mesma rede que o Serviço Virtual que requer alta disponibilidade para ser implantado.
· Não há falhas de estado entre os aparelhos do ADC.
· Quando houver alta disponibilidade em dois ou mais ADC's, cada caixa transmitirá via UDP os Serviços Virtuais que está configurada para fornecer.
· O fail-over de alta disponibilidade utiliza mensagens unicast e ARP Gratuito para informar os novos interruptores balanceadores de carga ativos.
Papel
Há três funções de cluster disponíveis quando você configura o ADC para alta disponibilidade.
Cluster
· Por padrão, um novo ADC irá alimentar o uso do papel de Cluster. Nesta função, cada membro do Cluster terá a mesma "configuração funcional" e, como tal, somente um ADC no Cluster estará ativo a qualquer momento.
· Uma "configuração funcional" significa todos os parâmetros de configuração, exceto itens que precisam ser únicos, tais como o endereço IP de gerenciamento, nome ALB, configurações de rede, detalhes da interface, etc.
· O ADC na prioridade 1, a posição mais alta, da caixa dos Membros do Cluster é o Proprietário do Cluster e o Balanceador de carga Ativo, enquanto todos os outros ADCs são Membros Passivos.
· Você pode editar qualquer ADC no Cluster, e as mudanças serão sincronizadas com todos os membros do Cluster.
· Quando você remove um ADC do Cluster, todos os Serviços Virtuais serão excluídos desse ADC.
· Você não pode remover o último membro do Cluster para dispositivos não reclamados. Para remover o último membro, favor mudar a função para Manual ou Autônomo.
· Os seguintes objetos não estão sincronizados:
o Seção Manual de Data e Hora - (A seção NTP é sincronizada)
o Latência de Failover (ms)
o Seção de ferragens
o Seção de eletrodomésticos
o Seção de rede
Falha do Proprietário do Cluster
· Quando um proprietário de um cluster falha, um dos membros restantes assumirá automaticamente o controle e continuará equilibrando a carga do tráfego.
· Quando o proprietário do cluster retornar, ele retomará o tráfego de balanceamento de carga e assumirá o papel de proprietário.
· Vamos supor que o Proprietário falhou e que um Membro assumiu o equilíbrio de carga. Se você gostaria que o Membro que assumiu o tráfego de balanceamento de carga se tornasse o novo proprietário, destaque o membro e clique na seta para cima para movê-lo para a posição de Prioridade 1.
· Se você editar um dos membros restantes do cluster e o proprietário estiver em baixa, o membro editado se promoverá automaticamente para o proprietário sem perda de tráfego
Mudança do papel do Cluster para o papel manual
· Se você deseja mudar a função de Cluster para Manual, clique no botão de rádio ao lado da opção Função Manual
· Depois de clicar no botão de rádio, você verá a seguinte mensagem:
· Clique no botão OK
· Verifique a seção de Serviços Virtuais. Você verá que a coluna primária agora mostra uma caixa desmarcada.
· É um recurso de segurança e significa que se você tiver outro ADC com os mesmos Serviços Virtuais, então não haverá interrupção do fluxo de tráfego.
Mudando o papel de Cluster para Stand-alone
· Se você deseja mudar o papel de Cluster para Autônomo, clique no botão de rádio ao lado da opção Autônomo.
· Você será avisado com a seguinte mensagem:
· Clique em OK para mudar de função.
· Verifique seus Serviços Virtuais. Você verá que a coluna primária muda o nome para Stand-alone
· Você verá também que todos os Serviços Virtuais estão desativados (não colados) por razões de segurança.
· Quando você estiver confiante de que nenhum outro ADC na mesma rede tem serviços virtuais duplicados, você pode habilitar cada um deles por sua vez.
Papel Manual
Um ADC no papel do Manual trabalhará com outros ADCs no papel do Manual para proporcionar alta disponibilidade. A principal vantagem sobre o papel de Cluster é a capacidade de definir qual ADC é Ativo para um IP Virtual. A desvantagem é que não há sincronização de configuração entre os ADC's. Quaisquer mudanças devem ser replicadas manualmente em cada caixa através do GUI, ou para muitas mudanças, pode-se criar um jetPACK de um ADC e enviá-lo para o outro.
· Para fazer um endereço IP Virtual "Ativo", marque a caixa de seleção na coluna principal (página Serviços IP)
· Para fazer um endereço IP Virtual "Passivo", deixe a caixa de seleção em branco na coluna principal (página Serviços IP)
· No caso, um serviço Ativo falha no Passivo:
o Se ambas as Colunas Primárias forem assinaladas, então ocorre um processo eleitoral, e o endereço MAC mais baixo estará ativo.
o Se ambos forem desmarcados, então ocorre o mesmo processo eleitoral. Além disso, se ambos forem desmarcados, não haverá uma retirada automática para o ADC Ativo original.
Papel autônomo
Um ADC no papel autônomo não se comunicará com nenhum outro ADC em relação a seus serviços e, portanto, todos os Serviços Virtuais permanecerão no status Verde e conectados. Você deve garantir que todos os Serviços Virtuais tenham endereços IP únicos, ou haverá um conflito em sua rede.
Configurações
Na seção Configurações, você pode definir a Latência de Failover em milissegundos, o tempo que um ADC Passivo esperará antes de assumir os Serviços Virtuais após o ADC Ativo ter falhado.
Recomendamos que você ajuste este valor para 10000ms ou 10 segundos, mas pode diminuir ou aumentar este valor para se adequar à sua rede e às suas necessidades. Os valores aceitáveis caem entre 1500ms e 20000ms. Se você experimentar instabilidade no cluster em uma latência mais baixa, você deve aumentar este valor.
Administração
Nesta seção, você pode adicionar e remover membros do cluster e ao mesmo tempo alterar a prioridade de um ADC no cluster. A seção consiste de dois painéis e um conjunto de teclas de seta no meio. A área à esquerda são os Dispositivos não reclamados, enquanto a área mais à direita é o próprio Aglomerado.
Adicionando um ADC ao conjunto
· Antes de adicionar o ADC ao conjunto, você deve se certificar de que todos os aparelhos do ADC tenham sido fornecidos com um nome único definido na seção Sistema > Rede.
· Você deve ver o ADC como Prioridade 1 com status verde e seu nome sob a coluna Membros do Cluster na seção de gerenciamento. Este ADC é o dispositivo primário padrão.
· Todos os outros ADC's disponíveis aparecerão na janela de Dispositivos não reclamados dentro da seção de gerenciamento. Um Dispositivo não reclamado é o ADC que foi designado no Cluster Role, mas não tem serviços virtuais configurados.

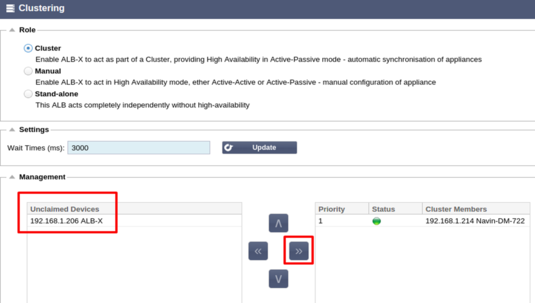

· Destaque o ADC a partir da janela Dispositivos não reclamados e clique no botão de seta para a direita.
· Você verá agora a seguinte mensagem:
· Clique OK para promover o ADC para o agrupamento.

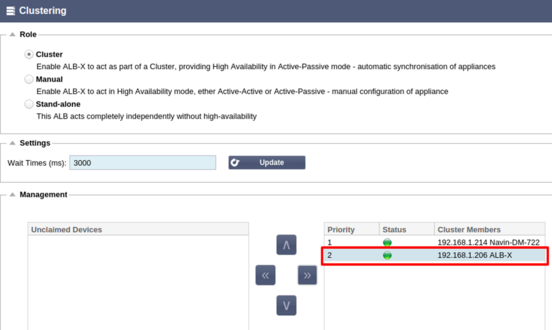

· Seu ADC deve agora aparecer como Prioridade 2 na lista de membros do cluster.
Remoção de um membro do cluster

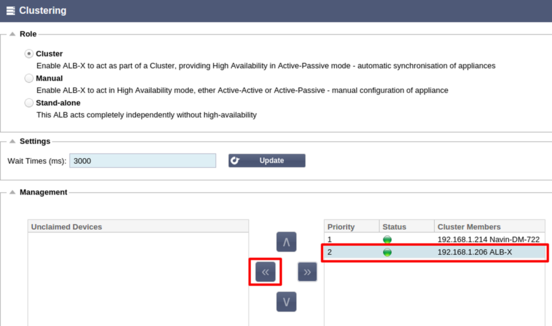

· Destaque o Membro do Cluster que você deseja remover do cluster.
· Clique no botão de seta à esquerda.
· Será apresentado a você um pedido de confirmação.
· Clique OK para confirmar.
· Seu ADC será removido e será mostrado no lado dos dispositivos não reclamados.
Mudando a prioridade de um ADC
Pode haver ocasiões em que você deseje mudar a prioridade de um ADC dentro da lista de membros.
· O ADC no topo da lista de Membros do Cluster tem a Prioridade 1 e é o ADC Ativo para todos os Serviços Virtuais
· O ADC que está em segundo lugar na lista tem a Prioridade 2 e é o ADC Passivo para todos os Serviços Virtuais

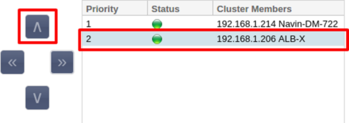

· Para mudar o ADC que está ativo basta destacar o ADC e clicar na seta para cima até que ele esteja no topo da lista
