Logging

A página Sistema > Logging permite definir os níveis de log do W3C e especificar o servidor remoto para o qual os logs serão automaticamente exportados. A página está organizada nas quatro seções abaixo.
Detalhes de registro do W3C
A ativação do registro W3C fará com que o ADC comece a gravar um arquivo de registro compatível com o W3C. Um registro W3C é um registro de acesso para servidores Web no qual são gerados arquivos de texto contendo dados sobre cada solicitação de acesso, incluindo o endereço IP (Internet Protocol) de origem, a versão HTTP, o tipo de navegador, a página de referência e o carimbo de data e hora. O formato foi desenvolvido pelo World Wide Web Consortium (W3C), uma organização que promove padrões para a evolução da Web. O arquivo está em texto ASCII, com colunas delimitadas por espaço. O arquivo contém linhas de comentário que começam com o caractere #. Uma dessas linhas de comentário é uma linha indicando os campos (fornecendo nomes de colunas) para que os dados possam ser minerados. Há arquivos separados para os protocolos HTTP e FTP.
Níveis de registro do W3C
Há diferentes níveis de registro disponíveis e, dependendo do tipo de serviço, os dados fornecidos variam.
A tabela abaixo descreve os níveis de registro para o W3C HTTP.
Valor
Descrição
Nenhum
O registro do W3C está desligado.
Breve
Os campos presentes são: #Campos: tempo c-ip c-port s-ip método uri x-c-versão x-r-versão sc-status cs-bytes sr-bytes rs-bytes sc-bytes x-percentagem do tempo de viagem x- tempo de ida e volta cs(User-Agent) x-sc(Content-Type).
Completo
Este é um formato mais compatível com o processador, com campos de data e hora separados. Veja o resumo dos campos abaixo para obter informações sobre o significado dos campos. Os campos presentes são: #Campos: data hora c-ip c-port cs- username s-ip s-port cs-method cs-uri-stem cs-ur- -query sc-status cs(User-Agent) referer x-c-version x-r-version cs-bytes sr-bytes rs-bytes rs-bytes x-percent timetaken x-roun-trip-time x-sc(Content-Type).
Site
Este formato é muito semelhante ao "Completo", mas tem um campo adicional. Veja o resumo dos campos abaixo para obter informações sobre o significado dos campos. Os campos presentes são: #Campos: data hora x-mil c-ip c-port cs-username s-ip s-port cs-host cs-method cs-uri-stem cs-ur--query sc-status cs(User-Agent) referer x-c-versão x-r-versão cs-bytes sr-bytes rs-bytes rs-bytes x-percentagem do tempo de viagem x-round--trip-time x-sc(Content-Type).
Diagnóstico
Este formato é preenchido com todos os tipos de informações relevantes para o pessoal de desenvolvimento e suporte. Consulte o resumo dos campos abaixo para obter informações sobre o significado dos campos. Os campos presentes são: #Campos: data hora c-ip c-port cs- username s-ip s-port x-xff x-xffcustom cs-hostes x-r-ip x-r-port cs-method cs-uri-stem cs-uri-query sc-status cs(User-Agent) referer x-c-versão x-r-versão cs-bytes sr-bytes rs-bytes rs-bytes x-percentual do tempo de viagem x-round-trip-time x-trip-times(novo,rcon,rqf,rql,tqf,tql,rsf,rsl,tsf,tsl,dis,log) x-fechado por x- compress-action x-sc(Content-Type) x-cache-action X-finish
A tabela abaixo descreve os níveis de registro para o FTP do W3C.
Valor
Descrição
Breve
#Campos: data hora c-ip c-port s-ip s-port r-ip r-port cs-method cs-param sc-status sc-param sr-method sr-param rs-status rs-param
Completo
#Campos: data hora c-ip c-port s-ip s-ip s-port r-ip r-port cs-method cs-param cs-bytes sc-status sc-param sc-bytes sr-method sr-param sr-bytes rs-status rs-param rs-bytes
Diagnóstico
#Campos: data hora c-ip c-port s-ip s-ip s-port r-ip r-port cs-method cs-param cs-bytes sc-status sc-param sc-bytes sr-method sr-param sr-bytes rs-status rs-param rs-bytes
Incluir o registro do W3C
Esta opção permite definir quais informações do ADC devem ser incluídas nos registros do W3C.
Valor
Descrição
Endereço da Rede do Cliente e Porto
O valor mostrado aqui mostra o endereço IP real do cliente junto com a porta.
Endereço da rede do cliente
Esta opção incluirá e mostrará apenas o endereço IP real do cliente.
Endereço e Porto
Esta opção mostrará os detalhes mantidos no cabeçalho da XFF, incluindo o endereço e a porta.
Encaminhado - Por endereço
Esta opção mostrará os detalhes mantidos no cabeçalho da XFF, incluindo apenas o endereço.
Incluir informações de segurança
Este menu consiste de duas opções:
Valor
Descrição
Em
Este cenário é global. Quando ajustado para on, o nome de usuário será anexado ao log do W3C quando qualquer Serviço Virtual estiver usando Autenticação e tiver o log do W3C habilitado.
Fora
Isto desligará a capacidade de registrar o nome de usuário no registro do W3C em nível global.
Servidor Syslog
Esta seção permite que você defina o nível de registro de mensagens realizadas no servidor SYSLOG. As opções disponíveis são as seguintes.
Servidor remoto Syslog
Nesta seção, você pode configurar dois servidores externos Syslog para enviar todos os logs do sistema.
·     Adicione o endereço IP do seu servidor Syslog
·     Adicionar o Porto
·     Escolha se você deseja usar TCP ou UDP
·     Marque a caixa de seleção Ativado para iniciar o registro
·     Clique em Atualizar

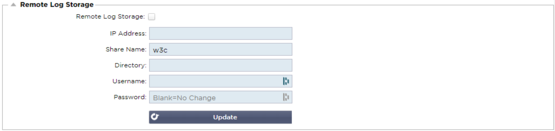

Armazenamento remoto de logs
Todos os registros W3C são armazenados em forma comprimida no ADC a cada hora. Os arquivos mais antigos serão apagados quando 30% do espaço em disco estiver restante. Caso você deseje exportar estes arquivos para um servidor remoto para guarda segura, você pode configurar isto usando um compartilhamento SMB. Observe que o registro do W3C não será transferido para o local remoto até que o arquivo tenha sido completado e comprimido. Como os registros são escritos a cada hora, isto pode levar até duas horas em um equipamento de Máquina Virtual e cinco horas para um equipamento de hardware.
Incluiremos um botão de teste em futuros lançamentos para fornecer algum feedback de que suas configurações estão corretas.
Col1
Col2
Armazenamento remoto de logs
Assinale a caixa para permitir o armazenamento remoto de registros
Endereço IP
Especifique o endereço IP do seu servidor SMB. Este deve estar em notação decimal pontilhada. Exemplo: 10.1.1.23
Nome da ação
Especifique o nome da ação no servidor SMB. Exemplo: w3c.
Diretório
Especifique o diretório no servidor SMB. Exemplo: /log.
Nome de usuário
Especifique o nome de usuário para a ação SMB.
Senha
Especifique a senha para a ação SMB
Resumo do campo
Condição
Descrição
Data
Não localizado = sempre YYYYY-MM-DD (GMT/UTC)
Hora
Não localizado = HH:MM:SS ou HH:MM:SS.ZZZ (GMT/UTC) * Nota - felizmente isto tem dois formatos (Site

não tem .ZZZ milissegundos)
x-mil
Apenas formato do site = milissegundo de carimbo de tempo
c-ip
O melhor IP do cliente pode ser derivado da rede ou do cabeçalho X-Forwarded-For
c-porto
A melhor porta para o cliente pode ser derivada da rede ou do cabeçalho X-Forwarded-For
cs- nome do usuário
Campo de solicitação de nome de usuário do cliente
s-ip
Porta de escuta da ALB
s-port
ALB's ouvindo VIP
x-xff
Valor do cabeçalho X-Forwarded-For
x-xffcustom
Valor do cabeçalho de solicitação do tipo X-Forwarded-Forwarded
cs-host
Nome do anfitrião no pedido
x-r-ip
Endereço IP do Servidor Real utilizado
x-r-port
Porto de Servidor Real utilizado
cs-método
Método de solicitação HTTP * exceto formato Brief
método
* Apenas um breve formato utiliza este nome para o método cs
cs-uri-stem
Caminho do recurso solicitado * exceto Breve formato
cs-uri-query
Consulta para o recurso solicitado * exceto Formato breve
uri
* breve formato registra um caminho combinado e um fio de consulta
sc-status
Código de resposta HTTP
cs(User-Agent)
Cadeia Usuário-Agente do Navegador (conforme enviado pelo cliente)
referir
Página de referência (como enviada pelo cliente)
x-c-versão
Solicitação do cliente versão HTTP
x-r-versão
Resposta do Content-Server versão HTTP
cs-bytes
Bytes do cliente, no pedido
sr-bytes
Bytes encaminhados ao Real Server, na solicitação
rs-bytes
Bytes do Real Server, na resposta
sc-bytes
Bytes enviados ao cliente, na resposta
x-percente
Porcentagem de compressão * = 100 * ( 1 - saída / entrada) incluindo cabeçalhos
tempo necessário
Quanto tempo o Real Server demorou em segundos
x-trip-times novo
pcon
milissegundos de conexão para postagem na "lista de novatos".
milissegundos desde a conexão até a colocação da conexão com o Real Server
acon
milissegundos desde a conexão até o acabamento da colocação da conexão ao Real Server
rcon
milissegundos desde a conexão até o estabelecimento da conexão real-servidor
rqf
milissegundos desde a conexão até o recebimento do primeiro byte de solicitação do cliente
rql
milissegundos desde a conexão até o recebimento do último byte de solicitação do cliente
tqf
milissegundos desde a conexão até o envio do primeiro byte de solicitação para o Real Server
tql
milissegundos desde a conexão até o envio do último byte de solicitação para o Real Server
rsf
milissegundos desde a conexão até o recebimento do primeiro byte de resposta do Real Server
rsl
milissegundos desde a conexão até o recebimento do último byte de resposta do Real Server
tsf
milissegundos desde a conexão até o envio do primeiro byte de resposta ao cliente
tsl
milissegundos desde a conexão até o envio do último byte de resposta ao cliente
dis
milissegundo de conectar para desconectar (ambos os lados - último a desconectar)
log
milissegundos de conexão a este registro de registro geralmente seguido por (política de equilíbrio de carga e raciocínio)
x-round-trip-time
Quanto tempo levou o ALB em segundos
x-closed-by
Que ação fez com que a conexão fosse fechada (ou mantida aberta)
x-compress-acção
Como a compressão foi realizada, ou evitada
x-sc(Content-Type)
Tipo de conteúdo de resposta
x-cache-acção
Como o cache respondeu, ou foi impedido
x-finish
Gatilho que causou esta fila de troncos

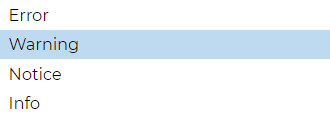

Limpar arquivos de log
Este recurso permite limpar os arquivos de registro do ADC. Você pode selecionar o tipo de registro que deseja excluir do menu suspenso e depois clicar no botão Limpar.
