SNMP MIB

As informações visíveis sobre o SNMP são definidas pela Base de Informações Gerenciais (MIB). As MIB descrevem a estrutura dos dados gerenciais e utilizam identificadores de objetos hierárquicos (OID). Cada OID pode ser lido através de um aplicativo de gerenciamento SNMP.
MIB Download
O MIB pode ser baixado aqui:
ADC OID
ROOT OID
iso.org.dod.internet.private.enterprise = .1.3.6.1.4.1
Nossos OIDs
.38370 jetnexusMIB
     .1 jetnexusData (1.3.6.1.4.1.38370.1)
          .1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
          .2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
          .3 jetnexusServers (1.3.6.1.4.1.38370.1.3)
               .1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
                    .1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.1.1.0)
                    .2 jetnexusOverallOutputBytes (1.3.6.1.4.1.38370.1.1.1.2.0)
                    .3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.1.1.3.0)
                    . 4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.1.1.4.0)
                    . 5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.1.1.5.0)
                    .6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.1.1.6.0)
                    .7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)
                    .8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.1.8.0)
                    .9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.1.9.0)
                    .10 jetnexusCurrentConnections (1.3.6.1.4.1.38370.1.1.1.10.0)

               .2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
                    .1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)
                         .1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)
                         .2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)
                         .3 jnvirtualserviceOverallInputBytes (1.3.6.1.4.1.38370.1.2.1.3)
                         .4 jnvirtualserviceOverallOutputBytes (1.3.6.1.4.1.38370.1.2.1.4)
                         . 5 jnvirtualserviceCacheBytes (1.3.6.1.4.1.38370.1.2.1.5)
                         .6 jnvirtualserviceCompressionPercent (1.3.6.1.4.1.38370.1.2.1.6)
                         .7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)
                         .8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)
                         .9 jnvirtualserviceCacheHits (1.3.6.1.4.1.38370.1.2.1.9)
                         . 10 jnvirtualserviceCacheHitsPercent (1.3.6.1.4.1.38370.1.2.1.10)
                         .11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)

               .3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)
                    .1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)
                         .1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)
                         .2 jnrealserverIndexRealServer (1.3.6.1.4.1.38370.1.3.1.2)
                         .3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.3.1.3)
                         . 4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)
                         .5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)
                         .6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)
                         .7 jnrealserverCompressionPercent (1.3.6.1.4.1.38370.1.3.1.7)
                         .8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)
                         . 9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)
                         .10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.3.1.10)
                         . 11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)

Gráficos históricos

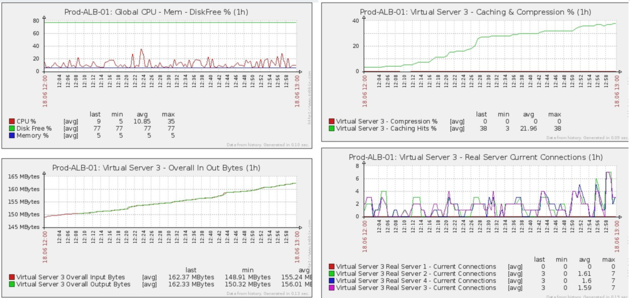

O melhor uso para o SNMP MIB personalizado do ADC é a capacidade de descarregar o gráfico histórico para um console de gerenciamento de sua escolha. Abaixo estão alguns exemplos do Zabbix que pesquisa um ADC para vários valores OID listados acima.
