A página View > Status exibe o tráfego ao vivo que atravessa o ADC para os Serviços virtuais que você definiu. Também mostra o número de conexões e dados para cada Servidor Real para que você possa experimentar o balanceamento de carga em tempo real.

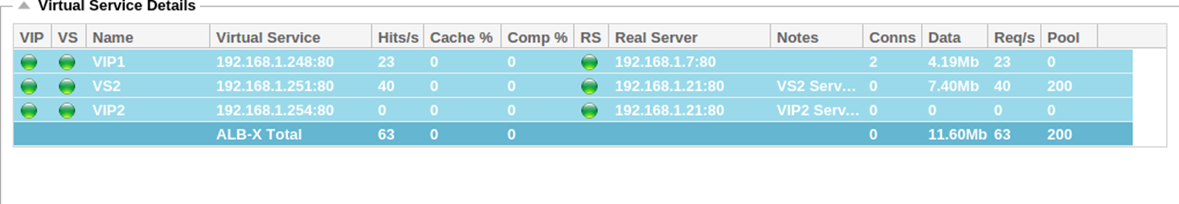

Detalhes do Serviço Virtual
Coluna VIP
A cor da luz indica o estado do endereço IP Virtual associado a um ou vários serviços virtuais.
Status
Descrição
l
Online
l
Failover-Standby. Este serviço virtual é hot-standby
l
Indica que um "passivo" está se segurando por um "ativo".
l
Fora de linha. Os servidores reais são inacessíveis, ou nenhum servidor real está habilitado
l
Encontrar o status
l
IPs virtuais não licenciados ou licenciados excedidos
Coluna de Status VS
A cor da luz indica o estado do Serviço Virtual.
Status
Descrição
l
Online
l
Failover-Standby. Este serviço virtual é hot-standby
l
Indica que um "passivo" está se segurando por um "ativo".
l
O serviço precisa de atenção. Esta indicação de status pode resultar de um servidor real falhar em um monitor de saúde ou ter sido alterado manualmente para fora de linha. O tráfego continuará a fluir mas com capacidade reduzida do Servidor Real.
l
Fora de linha. Os servidores reais são inacessíveis, ou nenhum servidor real está habilitado
l
Encontrar o status
l
IPs virtuais não licenciados ou licenciados excedidos
Nome
O nome do Serviço Virtual
Serviço Virtual (VIP)
O endereço IP Virtual e a porta para o serviço e os usuários de endereço ou aplicações usarão.
Golpe/segundo
Transações de camada 7 por segundo no lado do cliente.
Cache%
O número fornecido aqui representa a porcentagem de objetos que foram servidos a partir do Cache de RAM do ADC.
Compressão%
Esta figura representa a porcentagem de objetos que foram comprimidos entre o cliente e o ADC.
RS Status (Servidor Remoto)
A tabela abaixo descreve o significado do status dos Servidores Reais vinculados ao VIP.
Status
Descrição
l
Conectado
l
Não monitorado
l
Drenagem ou fora de linha
l
Aguarde
l
Não Conectado
l
Encontrar o status
l
IPs virtuais não licenciados ou licenciados excedidos
Servidor Real
O endereço IP e a porta do Real Server.
Notas
Este valor pode ser qualquer nota útil para que outros entendam o propósito da entrada.
Conns (Conexões)
Representar o número de conexões a cada Servidor Real permite que você veja o balanceamento de carga em ação. Muito útil para verificar se sua política de balanceamento de carga está funcionando corretamente.
Dados
O valor nesta coluna mostra a quantidade de dados sendo enviada para cada Servidor Real.
Req/Sec (Pedidos por segundo)
O número de solicitações por segundo enviadas a cada Servidor Real.
