A página Biblioteca > Widgets permite que você configure vários componentes visuais leves exibidos em seu painel de controle personalizado.

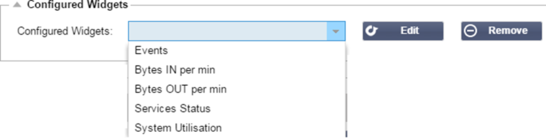

Widgets configurados
A seção Widgets Configurados permite visualizar, editar ou remover quaisquer widgets criados a partir da seção de widgets disponíveis.
Widgets disponíveis
Há cinco widgets diferentes fornecidos dentro do ADC, e você pode configurá-los de acordo com suas necessidades.

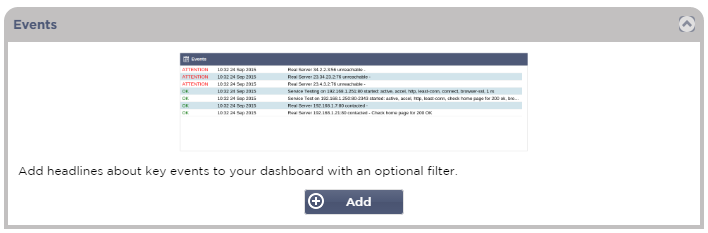

O Widget de Eventos
· Para adicionar um evento ao widget Eventos, clique no botão Adicionar.

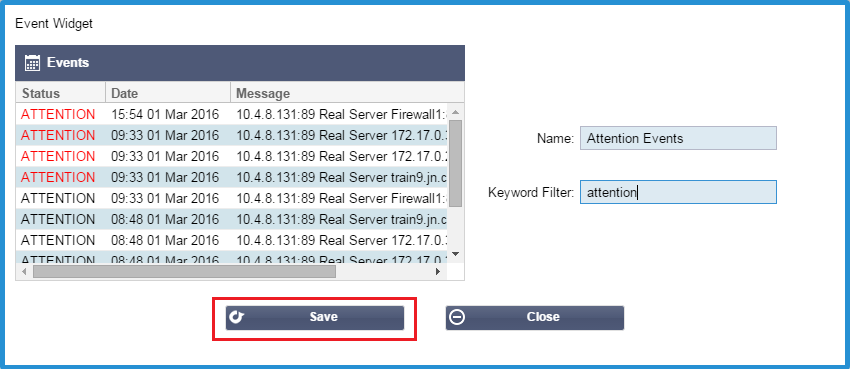

· Forneça um nome para seu evento. Em nosso exemplo, acrescentamos Eventos de Atenção como o nome do evento.
· Acrescentar um filtro de palavras-chave. Também adicionamos o valor do filtro de Atenção
· Clique em Salvar, depois Fechar

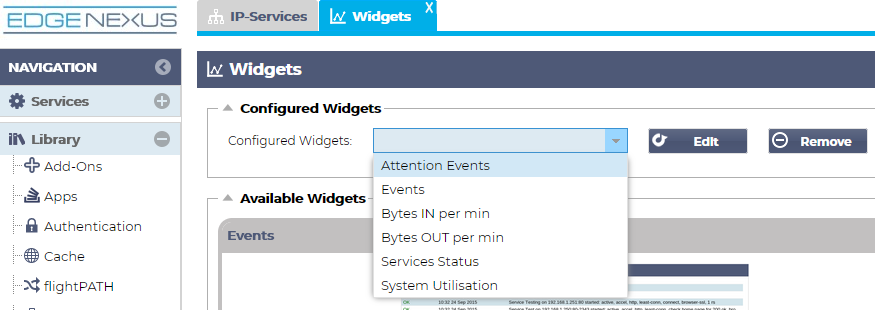

· Você verá agora um Widget adicional chamado Eventos de Atenção no menu suspenso Widgets Configurados.
· Você pode ver que agora adicionamos este widget na seção View > Dashboard.

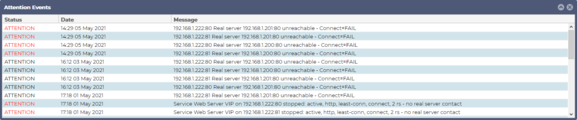

· Selecione o widget Atenção Eventos para exibir isto dentro do Painel de Controle. Veja abaixo.
Você também pode pausar e reiniciar a alimentação de dados ao vivo clicando no botão Pausar dados ao vivo. Além disso, você pode voltar ao painel padrão a qualquer momento clicando no botão Painel de Controle Padrão.
O sistema de gráficos Widget

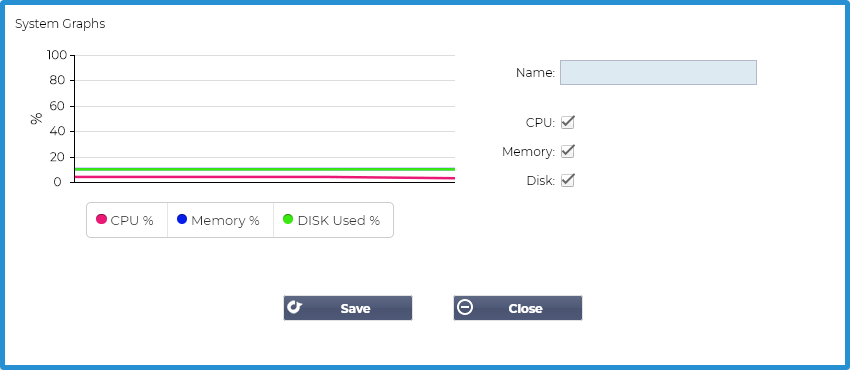

O ADC tem um widget de Gráfico de Sistema configurável. Ao clicar no botão Adicionar no widget, você pode adicionar os seguintes gráficos de monitoramento a serem exibidos.
· CPU
· MEMÓRIA
· DISCO
Uma vez adicionados, eles estarão disponíveis individualmente dentro do menu widget do Painel de Controle.
Interface Widget

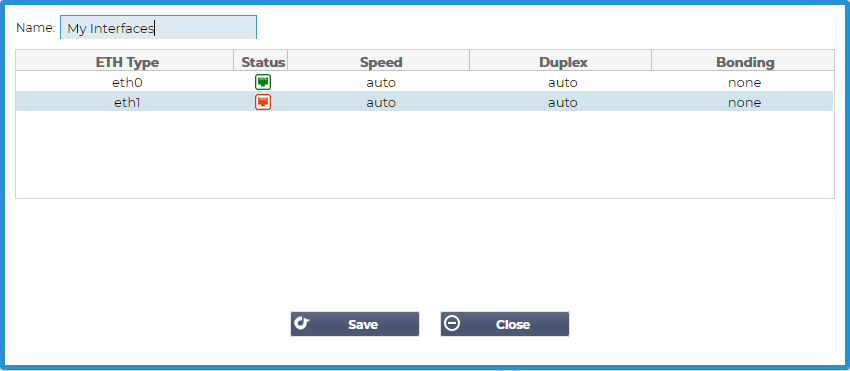

O widget Interface permite exibir os dados para a interface de rede escolhida, como ETH0, ETH1, e assim por diante. O número de interfaces disponíveis para adição depende de quantas interfaces de rede você definiu para o dispositivo virtual ou provisionadas dentro do dispositivo de hardware.
Uma vez terminado, clique no botão Salvar e depois no botão Fechar.

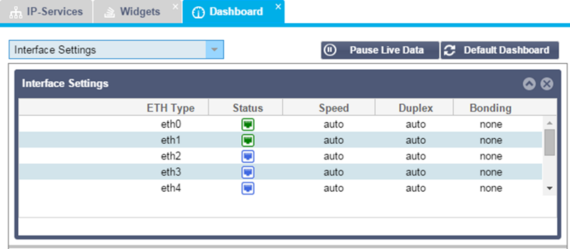

Selecione o Widget que você acabou de personalizar a partir do menu suspenso widget dentro do Painel. Você verá uma tela como a que se encontra abaixo.
Widget de status

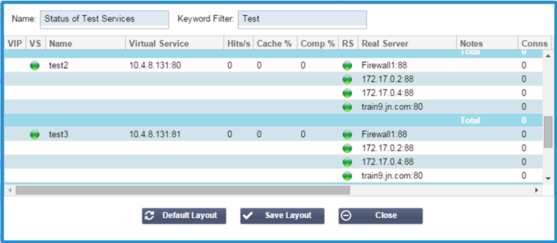

O widget Status permite que você veja o balanceamento de carga em ação. Você também pode filtrar a visualização para mostrar informações específicas.
· Clique em Adicionar.
· Digite um nome para o serviço que você deseja monitorar

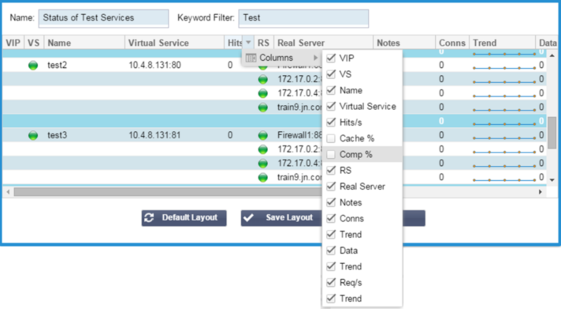

· Você também pode escolher quais colunas você deseja exibir no widget.
· Quando estiver satisfeito, clique em Salvar, seguido de Fechar.

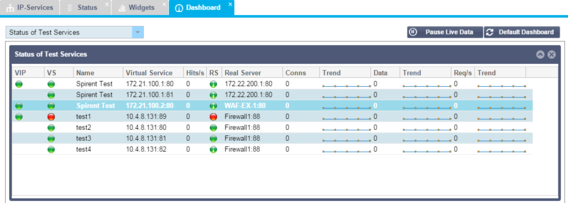

· O widget Status escolhido estará disponível na seção Painel de Controle.

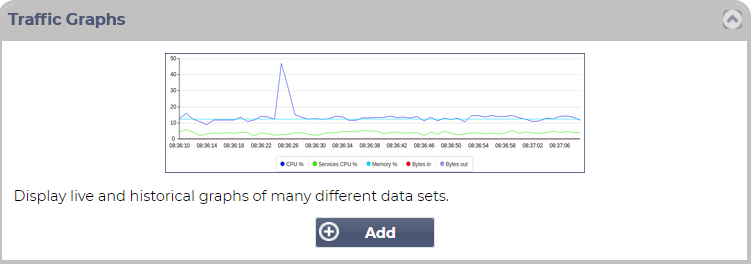

Widget gráfico de tráfego
Este widget pode ser configurado para mostrar dados de tráfego atuais e históricos por Serviços Virtuais e Servidores Reais. Além disso, você pode ver os dados gerais atuais e históricos para o tráfego global
· Clique no botão Adicionar
· Dê um nome ao seu widget.
· Escolha um Banco de Dados de Serviços Virtuais, Servidores Reais, ou Sistema.
· Se você escolher Serviços Virtuais, você pode selecionar um serviço virtual a partir do menu suspenso VS/RS.
· Escolha um período de tempo a partir da última gota para baixo.
o Minuto - últimos 60 anos
o Hora - dados agregados de cada minuto durante os últimos 60 minutos
o Dia - dados agregados de cada hora para as 24 horas anteriores
o Semana - dados agregados de cada dia durante os sete dias anteriores
o Mês - dados agregados de cada semana para os últimos sete dias
o Ano - dados agregados de cada mês durante os 12 meses anteriores
· Escolha os Dados disponíveis de acordo com o banco de dados que você escolheu
o Banco de dados de serviços virtuais
o Bytes em
o Bytes para fora
o Bytes em cache
o Compressão %
o Conexões atuais
o Pedidos por segundo
o Acertos de Cache
o Cache Hits %
· Servidores reais
o Bytes em
o Bytes para fora
o Conexões atuais
o Pedido por segundo
o Tempo de resposta
· Sistema
o CPU %
o Serviços CPU
o Memória
o Disco livre
o Bytes em
o Bytes para fora
· Escolhido para mostrar valores Médios ou de Pico
· Depois de escolher todas as opções, clique em Salvar e Fechar

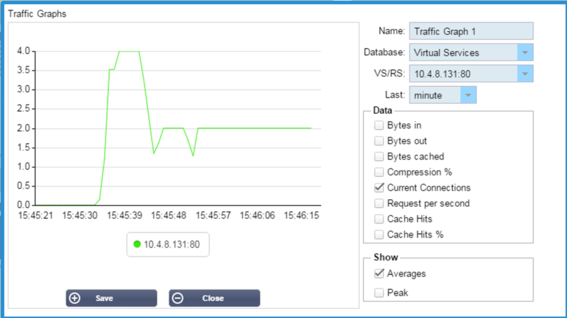

Exemplo de gráfico de tráfego
Agora você pode adicionar seu widget Gráfico de Tráfego ao View > Dashboard.
