Modifications du serveur réel - Mode passerelle

Le mode passerelle vous permet d'acheminer tout le trafic par l'intermédiaire de l'ADC, ce qui permet au trafic provenant des serveurs de contenu d'être acheminé par l'ADC vers d'autres réseaux via les interfaces de l'unité ADC. L'utilisation de l'appareil comme passerelle pour les serveurs de contenu doit se faire en mode multi-interface.
Comment cela fonctionne
·     Le client envoie une demande à l'ALB-X de jetNEXUS.
·     Une demande est reçue par edgeNEXUS
·     Demande envoyée aux serveurs de contenu
·     Réponse envoyée à edgeNEXUS
·     L'ADC achemine la réponse au client
Configuration requise du serveur de contenu
·     Single Arm Mode - une interface est utilisée, mais le service VIP et les serveurs réels doivent se trouver sur des sous-réseaux différents.
·     Mode double bras - deux interfaces sont utilisées, mais le service VIP et les serveurs réels doivent se trouver sur des sous-réseaux différents.
·     Dans chaque cas, qu'il s'agisse de Single ou de Dual Arm, les serveurs réels doivent configurer leur passerelle par défaut à l'adresse de l'interface ADC sur le sous-réseau correspondant.

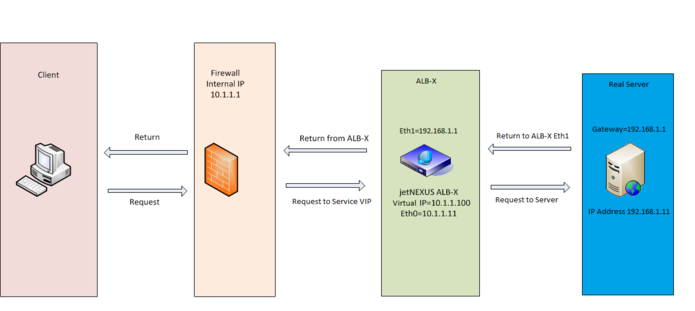

Exemple de bras unique
Exemple de double bras
