La section Statistiques du CDA est une zone très utilisée par les administrateurs système qui veulent s'assurer que les performances du CDA correspondent à leurs attentes.

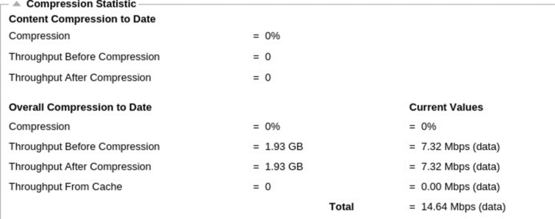

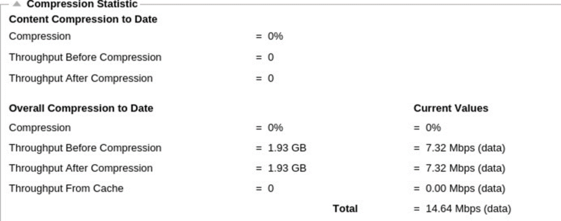

Compression
L'objectif de l'ADC est de surveiller les données et de les diriger vers les serveurs réels configurés pour les recevoir. La fonction de compression est fournie dans l'ADC pour augmenter les performances de l'ADC. Il arrive que les administrateurs souhaitent tester et vérifier les informations relatives à la compression des données de l'ADC ; ces données sont fournies par le panneau Compression dans les statistiques.
Compression du contenu à ce jour
Les données présentées dans cette section détaillent le niveau de compression atteint par le CDA sur le contenu compressible. Une valeur de 60-80% est ce que nous qualifierions de typique.
Compression globale à ce jour
Les valeurs fournies dans cette section indiquent le niveau de compression atteint par le CDA sur l'ensemble du contenu. Le pourcentage typique dépend du nombre d'images pré-compressées contenues dans vos services. Plus le nombre d'images est élevé, plus le pourcentage de compression global est susceptible d'être faible.
Total des entrées/sorties
Les chiffres d'entrée/sortie totaux représentent la quantité de données brutes qui entrent et sortent de l'ADC. L'unité de mesure change au fur et à mesure que la taille passe de kbps à Mbps puis à Gbps.
Hits et Connexions
La section Hits et Connexions contient les statistiques globales des hits et des transactions qui passent par le CDA. Que signifient les hits et les connexions ?
· Un Hit est défini comme une transaction de la couche 7. Typiquement utilisé pour les serveurs web, il s'agit d'une requête GET pour un objet tel qu'une image.
· Une connexion est définie comme une connexion TCP de couche 4. De nombreuses transactions peuvent avoir lieu sur une seule connexion TCP.
Nombre total de coups comptés
Les chiffres de cette section indiquent le nombre cumulé d'accès non mis en cache depuis la dernière réinitialisation. Sur le côté droit, la figure indique le nombre actuel d'occurrences par seconde.
Total des connexions
La valeur Total Connections représente le nombre cumulé de connexions TCP depuis la dernière réinitialisation. Le chiffre de la deuxième colonne indique le nombre de connexions TCP par seconde effectuées vers l'ADC. Le chiffre de la colonne de droite est le nombre de connexions TCP par seconde effectuées vers les serveurs réels. Exemple 6/8 connexions/sec. Nous avons 6 connexions TCP par seconde vers le service virtuel et 6 connexions TCP par seconde vers les serveurs réels dans l'exemple montré.
Connexions de pointe
La valeur maximale de Connexions représente le nombre maximum de connexions TCP effectuées vers l'ADC. Le chiffre de la colonne la plus à droite indique le nombre actuel de connexions TCP actives.
Mise en cache
Comme vous vous en souvenez, le CDA est équipé à la fois de la compression et de la mise en cache. Cette section présente les statistiques globales liées à la mise en cache lorsqu'elle est appliquée à un canal. Si la mise en cache n'a pas été appliquée à un canal et configurée correctement, vous verrez 0 contenu de cache.
Depuis le cache
Hits : La première colonne donne le nombre total de transactions servies par le cache du CDA depuis la dernière réinitialisation. Un pourcentage du total des transactions est également fourni.
Octets : La deuxième colonne indique la quantité totale de données en kilo-octets servies par le cache du CDA. Un pourcentage des données totales est également fourni.
Du serveur
Hits : La colonne 1 indique le nombre total de transactions servies par les serveurs réels depuis la dernière réinitialisation. Un pourcentage du total des transactions est également fourni.
Octets : La deuxième colonne indique la quantité totale de données en kilo-octets servies par les serveurs réels. Un pourcentage du total des données est également fourni.
Contenu du cache
Hits : Ce nombre donne le nombre total d'objets contenus dans le cache du CDA.
Octets : Le premier nombre donne la taille globale en mégaoctets des objets mis en cache par le CDA. Un pourcentage de la taille maximale du cache est également indiqué.

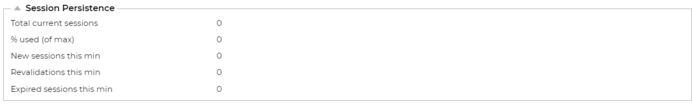

Persistance de la session
La section Persistance de la session fournit des informations pour plusieurs paramètres.
|
Champ
|
Description
|
|
Total des sessions en cours
|
Cela montre combien de sessions de persistance sont en cours - mises à jour chaque minute.
|
|
% utilisé (du maximum)
|
Cela montre l'utilisation de l'espace total autorisé pour les informations de session.
|
|
Nouvelle session ce min
|
Cela montre, au cours de la dernière minute, combien de nouvelles sessions de persistance ont été ajoutées.
|
|
Revalidez ce min
|
Cela montre, au cours de la dernière minute, combien de sessions de persistance existantes ont été revalidées par un trafic plus important.
|
|
Sessions expirées ce min
|
Cela montre, au cours de la dernière minute, combien de sessions de persistance existantes ont expiré parce qu'il n'y a plus de trafic dans le délai imparti.
|

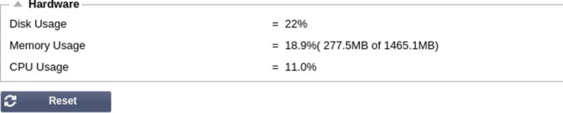

Matériel informatique
Que vous utilisiez l'ADC dans un environnement virtuel ou dans un matériel, cette section vous fournira des informations précieuses sur les performances de l'appareil.
Utilisation du disque
La valeur fournie dans la colonne 2 donne le pourcentage d'espace disque actuellement utilisé et comprend des informations sur les fichiers journaux et les données de cache, qui sont stockées périodiquement sur le stockage.
Utilisation de la mémoire
La deuxième colonne donne le pourcentage de mémoire actuellement utilisé. Le chiffre le plus important entre parenthèses est la quantité totale de mémoire allouée au CDA. Il est recommandé d'allouer au CDA un minimum de 2 Go de RAM.
Utilisation du CPU
L'une des valeurs critiques fournies est le pourcentage du CPU actuellement utilisé par le CDA. Il est naturel qu'il fluctue.
