La pagina Library > Widgets ti permette di configurare vari componenti visivi leggeri visualizzati nella tua dashboard personalizzata.
Widget configurati

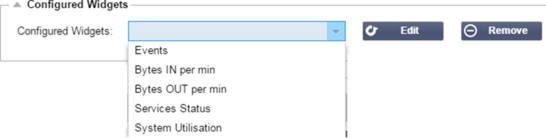

La sezione Configured Widgets ti permette di visualizzare, modificare o rimuovere qualsiasi widget creato dalla sezione dei widget disponibili.
Widget disponibili
Ci sono cinque diversi widget forniti all'interno dell'ADC, e potete configurarli secondo le vostre esigenze.

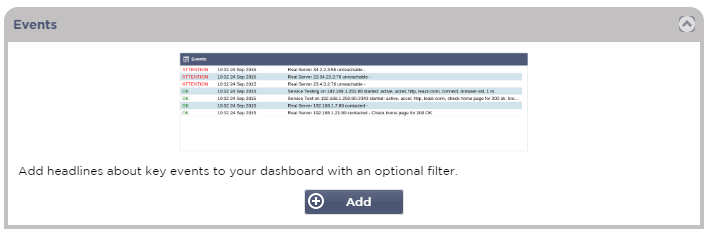

Il widget degli eventi
· Per aggiungere un evento al widget Eventi, clicca sul pulsante Aggiungi.

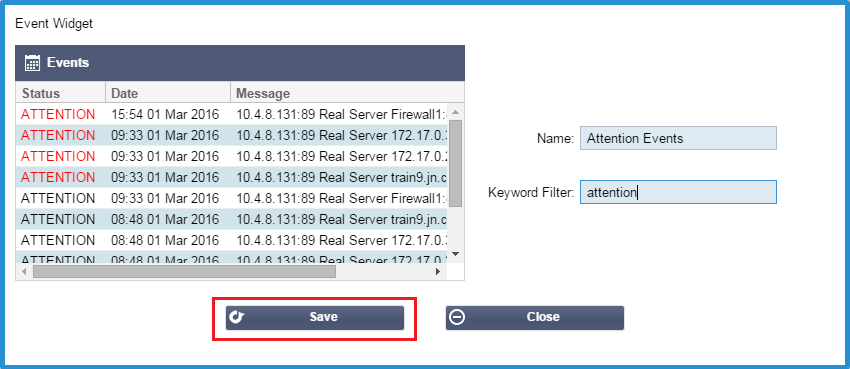

· Fornisci un nome per il tuo evento. Nel nostro esempio, abbiamo aggiunto Attention Events come nome dell'evento.
· Aggiungere un filtro per le parole chiave. Abbiamo anche aggiunto il valore del filtro di Attenzione
· Fare clic su Salva e poi su Chiudi

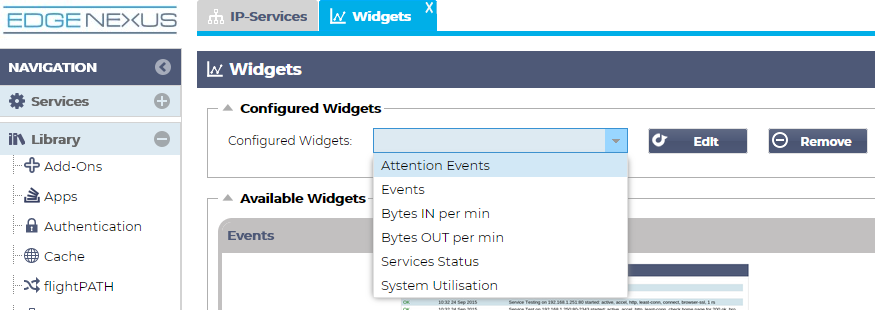

· Ora vedrai un widget aggiuntivo chiamato Eventi di attenzione nel menu a tendina Widget configurati.
· Puoi vedere che ora abbiamo aggiunto questo widget nella sezione View > Dashboard.

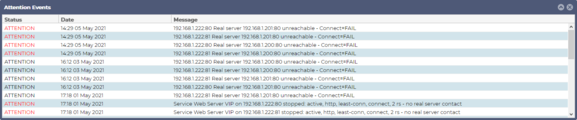

· Seleziona il widget Eventi di attenzione per visualizzarlo nella Dashboard. Vedi sotto.
Puoi anche mettere in pausa e riavviare il flusso di dati dal vivo cliccando il pulsante Pause Live Data. Inoltre, puoi tornare al cruscotto di default in qualsiasi momento cliccando sul pulsante Default Dashboard.
Il widget dei grafici di sistema

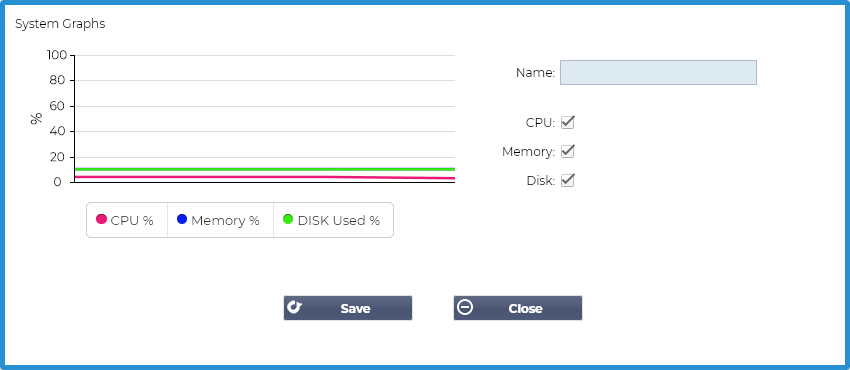

L'ADC ha un widget System Graph configurabile. Cliccando il pulsante Add sul widget, è possibile aggiungere i seguenti grafici di monitoraggio da visualizzare.
· CPU
· MEMORIA
· DISCO
Una volta che li hai aggiunti, saranno disponibili individualmente nel menu dei widget della Dashboard.
Widget dell'interfaccia

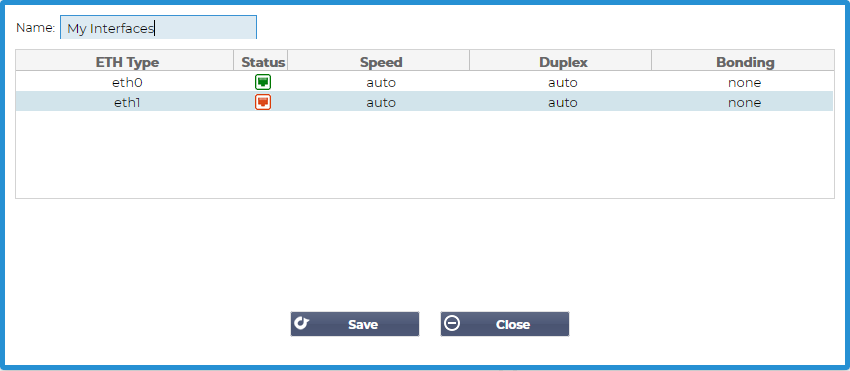

Il widget Interfaccia permette di visualizzare i dati per l'interfaccia di rete scelta, come ETH0, ETH1, e così via. Il numero di interfacce disponibili per l'aggiunta dipende dal numero di interfacce di rete che hai definito per il dispositivo virtuale o fornito all'interno del dispositivo hardware.
Una volta finito, clicca sul pulsante Save e poi su Close.

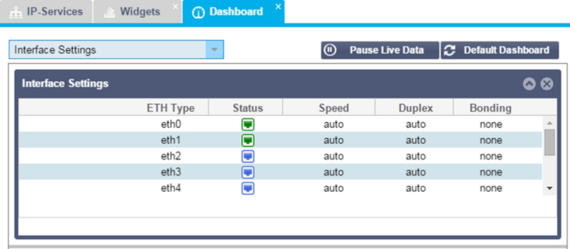

Seleziona il widget che hai appena personalizzato dal menu a discesa dei widget all'interno del Dashboard. Vedrai una schermata come quella qui sotto.
Widget di stato

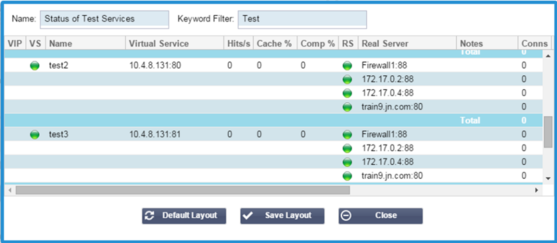

Il widget di stato permette di vedere il bilanciamento del carico in azione. Si può anche filtrare la vista per mostrare informazioni specifiche.
· Fare clic su Aggiungi.
· Inserisci un nome per il servizio che vuoi monitorare

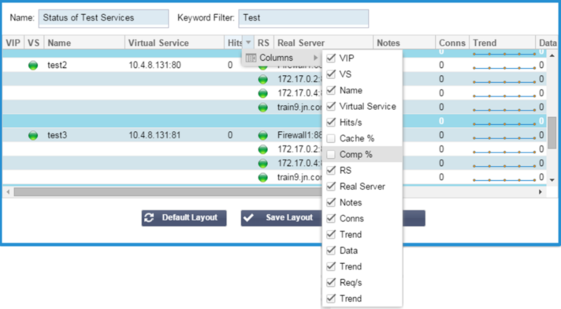

· Puoi anche scegliere quali colonne desideri visualizzare nel widget.
· Una volta che sei soddisfatto, clicca su Save, seguito da Close.

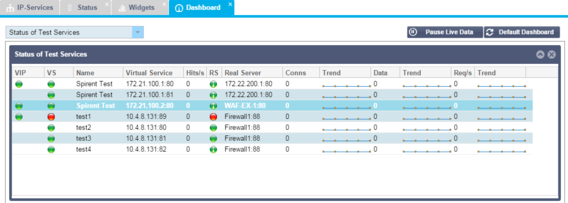

· Il widget di stato scelto sarà disponibile nella sezione Dashboard.

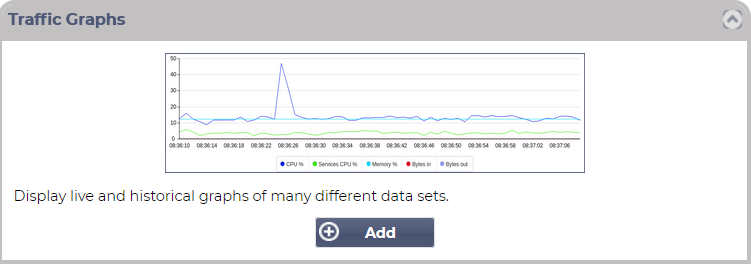

Widget di grafica del traffico
Questo widget può essere configurato per mostrare i dati di traffico attuali e storici per servizi virtuali e server reali. Inoltre, è possibile vedere i dati complessivi attuali e storici per il traffico globale
· Fare clic sul pulsante Aggiungi
· Dai un nome al tuo widget.
· Scegliete un database da Virtual Services, Real Servers o System.
· Se scegliete Servizi virtuali, potete selezionare un servizio virtuale dall'elenco a discesa VS/RS.
· Scegli un periodo di tempo dal menu a tendina Ultimo.
o Minuti - ultimi 60
o Ora - dati aggregati da ogni minuto per gli ultimi 60 minuti
o Giorno - dati aggregati di ogni ora per le 24 ore precedenti
o Settimana - dati aggregati di ogni giorno nei sette giorni precedenti
o Mese - dati aggregati di ogni settimana per gli ultimi sette giorni
o Anno - dati aggregati di ogni mese durante i 12 mesi precedenti
· Scegliete i Dati disponibili a seconda del database che avete scelto
o Database dei servizi virtuali
o Bytes in
o Bytes fuori
o Bytes nella cache
o Compressione %
o Connessioni correnti
o Richieste al secondo
o Colpi di cache
o Cache Hits %
· Server reali
o Bytes in
o Bytes fuori
o Connessioni correnti
o Richiesta al secondo
o Tempo di risposta
· Sistema
o CPU
o Servizi CPU
o Memoria %
o % di disco libero
o Bytes in
o Bytes fuori
· Scegliere di mostrare i valori medi o di picco
· Una volta scelte tutte le opzioni, clicca su Salva e chiudi

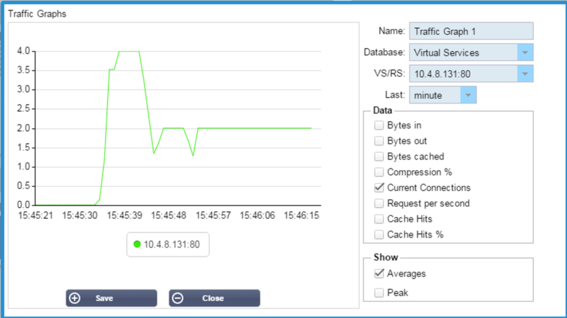

Esempio di grafico del traffico
Ora puoi aggiungere il tuo widget Traffic Graph a View > Dashboard.
