ADCのStatisticsセクションは、ADCのパフォーマンスが期待通りであることを確認したいシステム管理者が多く利用するエリアです。
圧縮

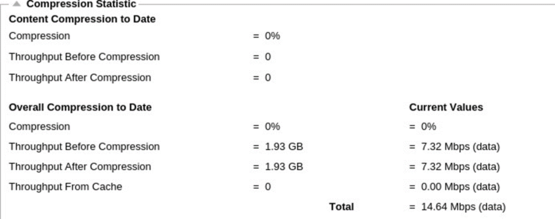

ADCの目的は、データを監視し、データを受信するように設定されたリアルサーバーにデータを送ることです。圧縮機能は、ADCのパフォーマンスを向上させるためにADCに搭載されています。管理者は、ADCのデータ圧縮情報をテストして確認したい場合があります。このデータは、「統計」の「圧縮」パネルで提供されます。

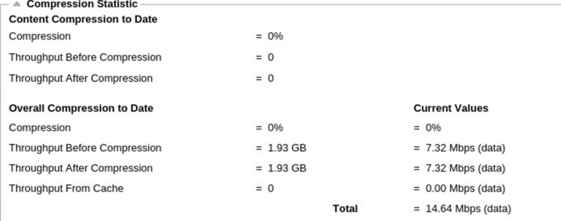

これまでのコンテンツ圧縮
このセクションのデータは、圧縮可能なコンテンツに対してADCが達成した圧縮レベルの詳細を示している。60〜80％の値は、一般的な圧縮率と考えられます。
これまでの総合的な圧縮
このセクションで提供される値は、ADCがすべてのコンテンツでどれだけの圧縮を達成したかを報告します。一般的な圧縮率は、サービスに含まれる事前に圧縮された画像の数に依存します。画像の数が多ければ多いほど、全体の圧縮率は小さくなる可能性があります。
トータルインプット/アウトプット
合計入出力の数値は、ADCに出入りする生データの量を表しています。kbps、Mbps、Gbpsとサイズが大きくなるにつれ、測定単位も変わってきます。
ヒットとつながり
ヒット数と接続数」には、ADCを通過したヒット数とトランザクション数の全体的な統計情報が含まれています。では、ヒット数と接続数は何を意味するのでしょうか？
· ヒットとは、レイヤー7のトランザクションとして定義されます。一般的にはウェブサーバーで使用され、画像などのオブジェクトに対するGETリクエストとなります。
· コネクションとは、レイヤ4のTCPコネクションのことです。1つのTCPコネクションで多くのトランザクションが発生します。
全体のヒット数
このセクション内の数字は、前回のリセット以降のキャッシュされていないヒット数の累積を示しています。右側には、現在の1秒あたりのヒット数が表示されます。
総接続数
合計接続数」の数値は、前回のリセット以降のTCP接続の累積数を表しています。2列目の数字は、ADCへの1秒あたりのTCP接続数を示しています。右側の列の数値は、リアルサーバーに対して1秒あたりに行われるTCP接続数です。例 6/8 コネクション/秒。図の例では、Virtual Serviceへの1秒あたりのTCP接続数が6本、Real Serversへの1秒あたりのTCP接続数が6本です。
ピーク時の接続
Connectionsのピーク値は、ADCに対して行われたTCP接続の最大数を示します。右端の列の数字は、現在のアクティブなTCPコネクションの数を示します。
キャッシング
ご存知のように、ADCは圧縮とキャッシングの両方を備えています。このセクションでは、チャネルにキャッシングが適用されている場合の、キャッシングに関連する全体的な統計を示します。キャッシングがチャンネルに適用されておらず、正しく設定されていない場合は、キャッシュコンテンツが0と表示されます。
キャッシュから
ヒット数です。最初の列には、前回のリセット以降にADCキャッシュから提供されたトランザクションの総数が表示されます。総トランザクション数に対する割合も表示されます。
バイトです。2列目は、ADCキャッシュから提供されたデータの総量をキロバイト単位で示しています。また、総データ量に対する割合も表示されます。
サーバから
ヒット数です。1列目は、前回のリセット以降にリアルサーバーから提供されたトランザクションの総数を示しています。総トランザクション数に対する割合も表示されます。
バイトです。2列目は、リアルサーバーから提供されたデータの総量をキロバイト単位で示しています。また、総データ量に対する割合も表示されます。
キャッシュの内容
ヒット数です。この数字は、ADCキャッシュに含まれるオブジェクトの総数を示しています。
バイトです。最初の数字は、ADCのキャッシュオブジェクトの全体的なサイズをメガバイトで表しています。また、最大キャッシュサイズに対する割合も表示されます。

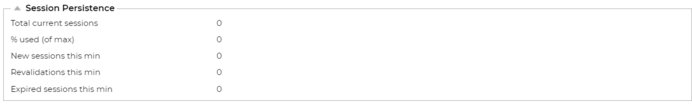

セッションの永続性
セッション・パーシスタンス」セクションでは、いくつかのパラメータに関する情報を提供しています。
|
フィールド
|
説明
|
|
現在の総セッション数
|
これは、進行中のパーシステンス・セッションの数を示すもので、毎分更新されます。
|
|
使用率（最大値の
|
これは、セッション情報に許された総容量のうち、どれだけ使用されているかを示すものです。
|
|
新しいセッションはこの分
|
これは、最後の1分間に、どれだけの新しいパーシスタンス・セッションが追加されたかを示しています。
|
|
この分を無効にする
|
これは、最後の1分以内に、既存のパーシステンス・セッションがどれだけ多くのトラフィックによって再検証されたかを示しています。
|
|
この分のセッションは終了しました
|
これは、最後の1分間に、タイムアウト時間内にトラフィックが発生しなかったために失効した既存のパーシステンス・セッションの数を示しています。
|

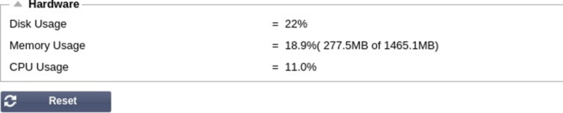

ハードウェア
ADCを仮想環境で使用している場合でも、ハードウェア内で使用している場合でも、このセクションでは、アプライアンスのパフォーマンスに関する貴重な情報を提供します。
ディスク使用量
2列目に記載されている値は、現在使用されているディスク容量の割合を示しており、ストレージに定期的に保存されるログファイルやキャッシュデータの情報も含まれています。
メモリ使用量
2列目は、現在使用されているメモリの割合を示しています。括弧内のより重要な数字は、ADCに割り当てられているメモリの合計量です。ADCには、最低2GBのRAMを割り当てることを推奨します。
CPU使用率
提供される重要な値の1つは、ADCが現在使用しているCPUの割合です。この値が変動するのは当然のことです。
