ライブラリ」＞「ウィジェット」ページでは、カスタムダッシュボードに表示される様々な軽量のビジュアルコンポーネントを設定することができます。
設定済みウィジェット

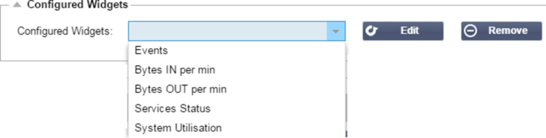

Configured Widgets」セクションでは、「available widgets」セクションから作成されたウィジェットの表示、編集、削除を行うことができます。
利用可能なウィジェット
ADC内には5種類のウィジェットが用意されており、必要に応じてそれらを設定することができます。

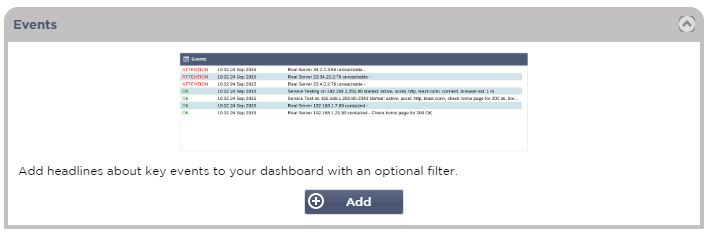

イベントウィジェット
· Events "ウィジェットにイベントを追加するには、"Add "ボタンをクリックします。

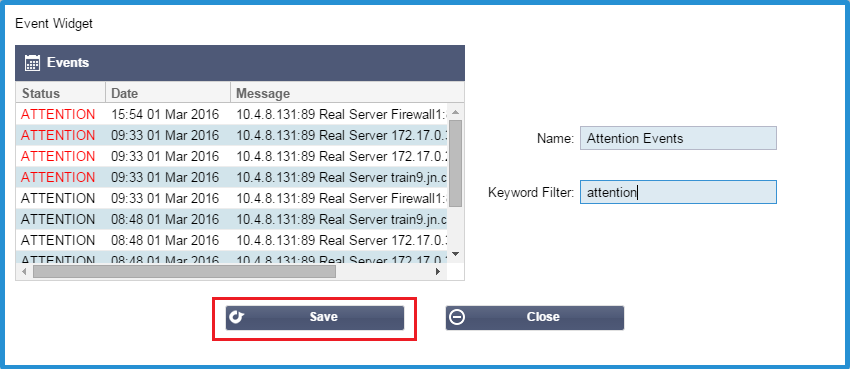

· イベントの名前を記入します。この例では、イベント名として「Attention Events」を追加しています。
· キーワードフィルターを追加しました。また、Attentionのフィルター値を追加しています。
· 保存」をクリックし、「閉じる」をクリックします。

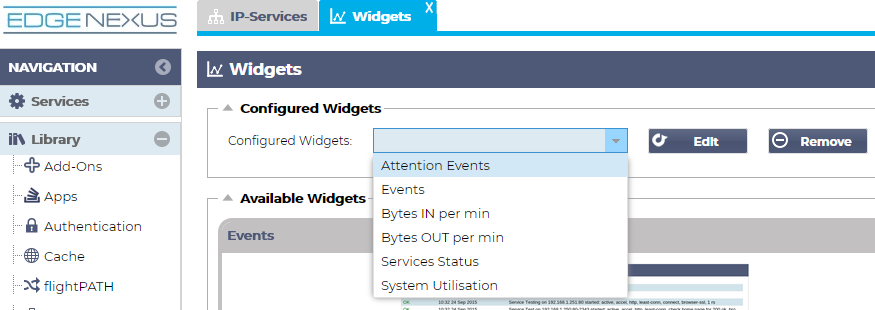

· Configured Widgets」のドロップダウンに「Attention Events」というウィジェットが追加されています。
· これで、「表示」→「ダッシュボード」セクションにこのウィジェットが追加されたことがわかります。

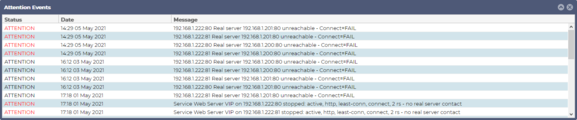

· Attention Events」ウィジェットを選択すると、ダッシュボード内に表示されます。以下を参照してください。
また、「Pause Live Data」ボタンをクリックすると、ライブデータの配信を一時停止したり、再開したりすることができます。また、「Default Dashboard」ボタンをクリックすれば、いつでもデフォルトのダッシュボードに戻すことができます。

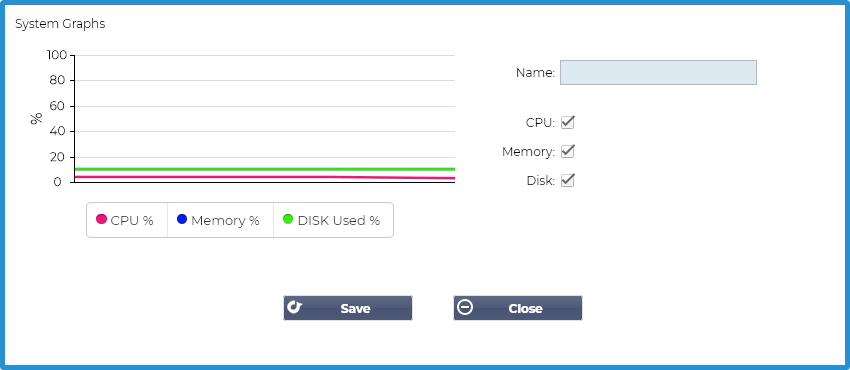

システム・グラフ・ウィジェット
ADCには、設定可能な「System Graph」ウィジェットがあります。ウィジェットの「Add」ボタンをクリックすると、以下の監視グラフを追加して表示することができます。
· CPU
· MEMORY
· DISK
追加した後は、ダッシュボードのウィジェットメニューで個別に利用できるようになります。
インターフェース・ウィジェット

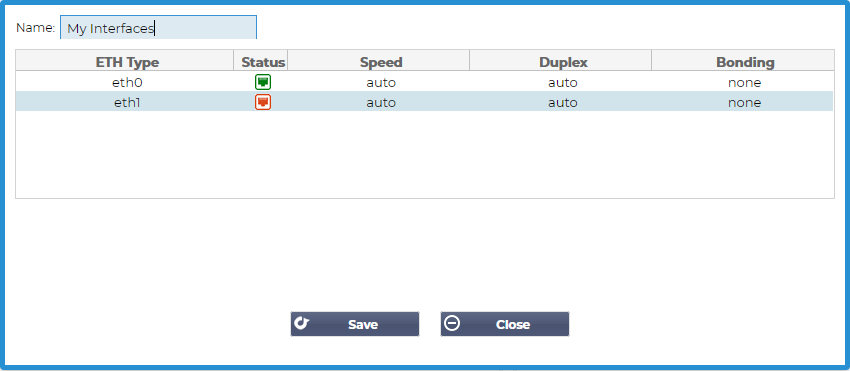

インターフェース」ウィジェットでは、ETH0、ETH1など、選択したネットワーク・インターフェースのデータを表示することができます。追加可能なインターフェイスの数は、仮想アプライアンスに定義した、またはハードウェアアプライアンス内でプロビジョニングしたネットワークインターフェイスの数によって異なります。
完了したら、「Save」ボタン、「Close」ボタンの順にクリックします。

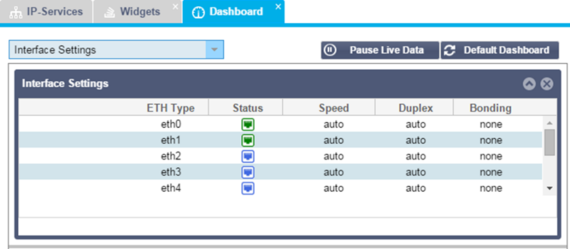

ダッシュボード内のウィジェットのドロップダウンメニューから、先ほどカスタマイズしたウィジェットを選択します。すると、以下のような画面が表示されます。
ステータスウィジェット

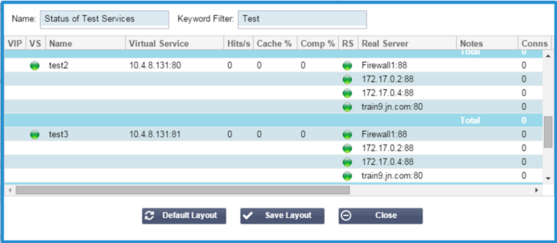

Statusウィジェットでは、ロードバランシングの動作を確認することができます。また、表示をフィルタリングして特定の情報を表示することもできます。
· Add」をクリックします。
· 監視したいサービスの名前を入力する

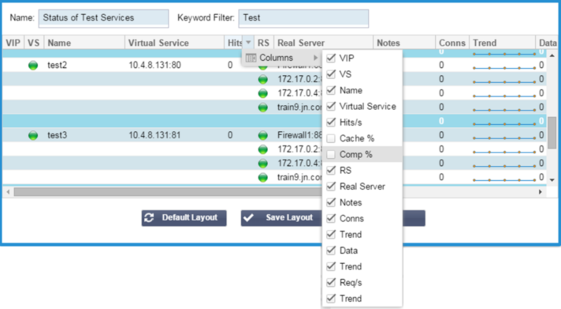

· また、ウィジェットに表示する列を選択することもできます。
· 問題がなければ、「Save」をクリックし、「Close」をクリックします。

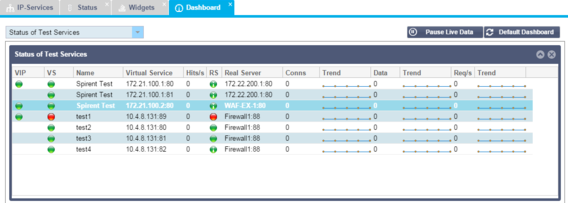

· 選択されたステータスウィジェットは、ダッシュボードセクションで利用可能になります。

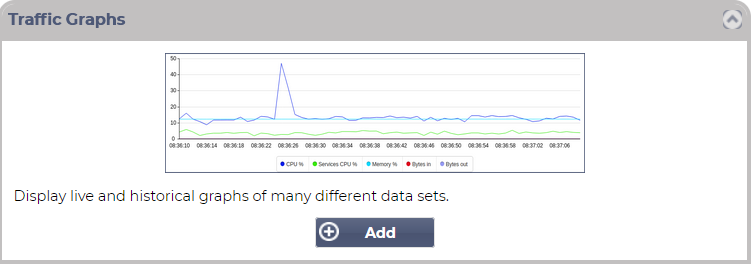

トラフィック・グラフィックス・ウィジェット
このウィジェットは、仮想サービスやリアルサーバーごとの現在および過去のトラフィックデータを表示するように設定できます。さらに、グローバルトラフィックの全体的な現在および過去のデータを表示することもできます。
· 追加ボタンをクリック
· ウィジェットに名前をつけてください。
· Virtual Services」、「Real Servers」、「System」からデータベースを選択します。
· Virtual Services」を選択した場合は、「VS/RS」ドロップダウンから仮想サービスを選択できます。
· Last」のドロップダウンから期間を選択します。
o 分-最後の60秒
o Hour - 過去60分間の各分のデータを集約したもの
o Day - 過去24時間の各時間帯のデータを集約したもの
o 週 - 過去7日間の各日のデータを集計
o 月 - 過去7日間の各週のデータを集約したもの
o 年 - 過去12ヶ月間の各月のデータを集計
· 選択したデータベースに応じて、利用可能なデータを選択します。
o バーチャルサービスデータベース
o のバイト数
o バイトアウト
o キャッシュされたバイト数
o 圧縮率
o 現在の接続
o 1秒あたりのリクエスト数
o キャッシュヒット
o キャッシュヒット率
· リアルサーバー
o のバイト数
o バイトアウト
o 現在の接続
o リクエスト・パー・セカンド
o 応答時間
· システム
o CPUの割合
o サービス CPU
o メモリ容量
o ディスクの空き容量
o のバイト数
o バイトアウト
· 平均値とピーク値のどちらを表示するかを選択
· すべてのオプションを選択したら、「保存して閉じる」をクリックします。

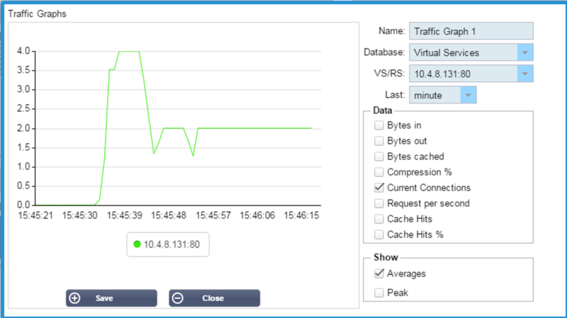

トラフィックグラフの例
トラフィックグラフのウィジェットを「表示」→「ダッシュボード」に追加できるようになりました。
