SNMP MIB

SNMPで表示可能な情報は、MIB（Management Information Base）によって定義されます。MIBは、管理データの構造を記述し、階層的なオブジェクト識別子（OID）を使用します。各OIDは、SNMP管理アプリケーションを介して読み取ることができます。

MIBダウンロード

MIBはこちらからダウンロードできます。

ADC OID

ルートOID

iso.org.dod.internet.private.enterprise = .1.3.6.1.4.1

当社のOID

.38370 ジェットネクサスMIB

.1 jetnexusData (1.3.6.1.4.1.38370.1)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.3 jetnexusServers (1.3.6.1.4.1.38370.1.3)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.0)

.2 jetnexusOverallOutputBytes (1.3.6.1.4.1.38370.1.2.0)

.3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.3.0)

.4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.4.0)

.5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.5.0)

.6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.6.0)

.7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)

.8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.8.0)

.9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.9.0)

.10 jetnexusCurrentConnections (1.3.6.1.4.1.38370.1.1.10.0)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)

.1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)

.2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)

.3 jnvirtualserviceOverallInputBytes (1.3.6.1.4.1.38370.1.2.1.3)

.4 jnvirtualserviceOverallOutputBytes (1.3.6.1.4.1.38370.1.2.1.4)

.5 jnvirtualserviceCacheBytes (1.3.6.1.4.1.38370.1.2.1.5)

.6 jnvirtualserviceCompressionPercent (1.3.6.1.4.1.38370.1.2.1.6)

.7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)

.8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)

.9 jnvirtualserviceCacheHits (1.3.6.1.4.1.38370.1.2.1.9)

.10 jnvirtualserviceCacheHitsPercent (1.3.6.1.4.1.38370.1.2.1.10)

.11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)

.3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)

.1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)

.1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)

.2 jnrealserverIndexRealServer（1.3.6.1.4.1.38370.1.3.1.2

.3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.1.3)

.4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)

.5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)

.6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)

.7 jnrealserverCompressionPercent (1.3.6.1.4.1.38370.1.3.1.7)

.8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)

.9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)

.10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.1.10)

.11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)

ヒストリカルグラフ

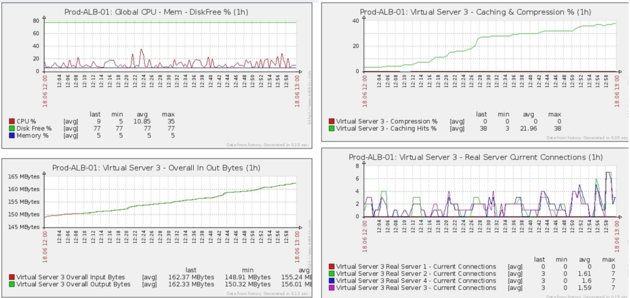

ADCのカスタムSNMP MIBの最も良い使い方は、履歴グラフを任意の管理コンソールにオフロードすることです。以下は、上記の様々なOID値に対してADCをポーリングするZabbixの例です。
