SNMP MIB

Информация, доступная для просмотра через SNMP, определяется базой управленческой информации (MIB). MIB описывают структуру данных управления и используют иерархические идентификаторы объектов (OID). Каждый OID может быть прочитан с помощью приложения управления SNMP.
Загрузка MIB
MIB можно загрузить здесь:
ИДЕНТИФИКАТОР АЦП
КОРНЕВОЙ ИДЕНТИФИКАТОР
iso.org.dod.internet.private.enterprise = .1.3.6.1.4.1
Наши OID
.38370 jetnexusMIB
     .1 jetnexusData (1.3.6.1.4.1.38370.1)
          .1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
          .2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
          .3 jetnexusServers (1.3.6.1.4.1.38370.1.3)
               .1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)
                    .1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.1.0)
                    .2 jetnexusOverallOutputBytes (1.3.6.1.4.1.38370.1.1.2.0)
                    .3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.1.3.0)
                    . 4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.1.4.0)
                    . 5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.1.5.0)
                    .6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.1.6.0)
                    .7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)
                    .8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.1.8.0)
                    .9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.9.0)
                    .10 jetnexusCurrentConnections (1.3.6.1.4.1.38370.1.1.10.0)

               .2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)
                    .1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)
                         .1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)
                         .2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)
                         .3 jnvirtualserviceOverallInputBytes (1.3.6.1.4.1.38370.1.2.1.3)
                         .4 jnvirtualserviceOverallOutputBytes (1.3.6.1.4.1.38370.1.2.1.4)
                         . 5 jnvirtualserviceCacheBytes (1.3.6.1.4.1.38370.1.2.1.5)
                         .6 jnvirtualserviceCompressionPercent (1.3.6.1.4.1.38370.1.2.1.6)
                         .7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)
                         .8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)
                         .9 jnvirtualserviceCacheHits (1.3.6.1.4.1.38370.1.2.1.9)
                         . 10 jnvirtualserviceCacheHitsPercent (1.3.6.1.4.1.38370.1.2.1.10)
                         .11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)

               .3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)
                    .1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)
                         .1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)
                         .2 jnrealserverIndexRealServer (1.3.6.1.4.1.38370.1.3.1.2)
                         .3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.3.1.3)
                         . 4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)
                         .5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)
                         .6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)
                         .7 jnrealserverCompressionPercent (1.3.6.1.4.1.38370.1.3.1.7)
                         .8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)
                         . 9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)
                         .10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.3.1.10)
                         . 11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)

Исторические графики

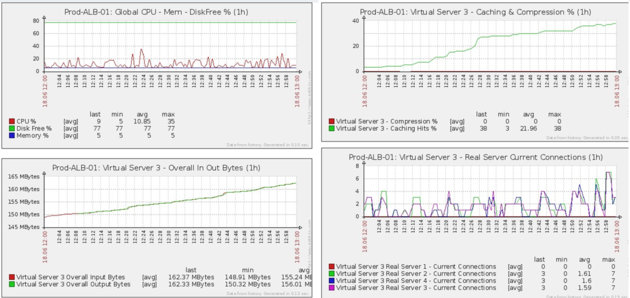

Лучшее применение для пользовательской SNMP MIB ADC - это возможность выгрузить исторические графики на консоль управления по вашему выбору. Ниже приведены примеры из Zabbix, которые опрашивают АЦП для различных значений OID, перечисленных выше.
