На странице Библиотека > Виджеты можно настроить различные легкие визуальные компоненты, отображаемые на пользовательской приборной панели.
Настроенные виджеты

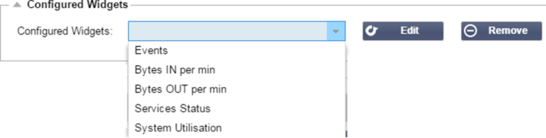

Раздел Настроенные виджеты позволяет просматривать, редактировать или удалять любые виджеты, созданные в разделе доступных виджетов.
Доступные виджеты
В ADC предусмотрено пять различных виджетов, которые можно настроить в соответствии с вашими требованиями.

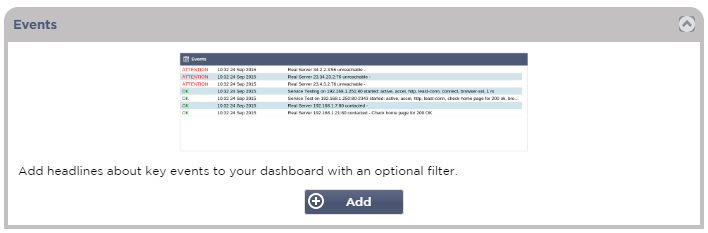

Виджет событий
· Чтобы добавить событие в виджет "События", нажмите кнопку Добавить.

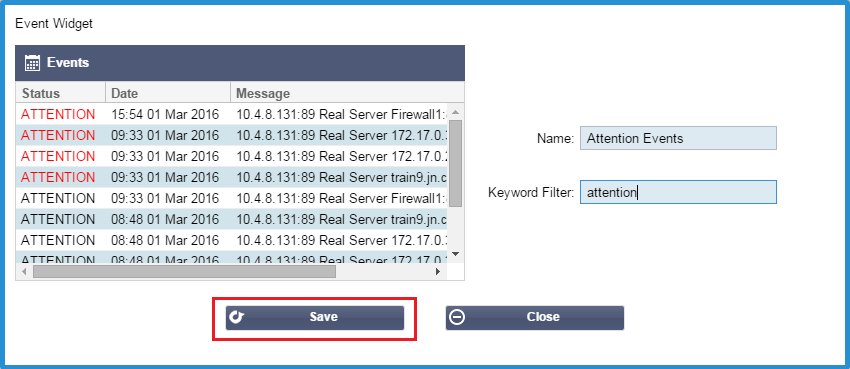

· Укажите название для вашего события. В нашем примере в качестве названия события мы добавили Attention Events.
· Добавьте фильтр ключевых слов. Мы также добавили значение фильтра Внимание
· Нажмите Сохранить, затем Закрыть

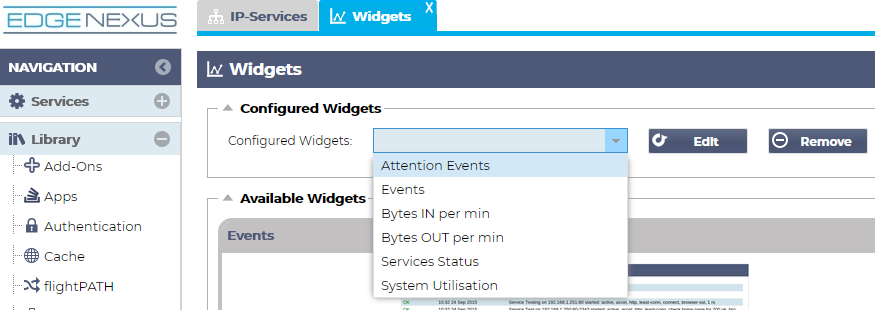

· Теперь вы увидите дополнительный виджет под названием Attention Events в выпадающем списке Configured Widgets.
· Вы можете видеть, что теперь мы добавили этот виджет в раздел View > Dashboard.

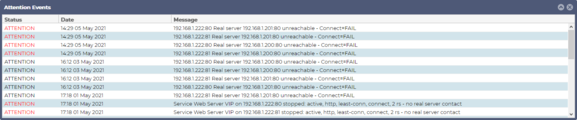

· Выберите виджет "События внимания", чтобы отобразить его на приборной панели. См. ниже.
Вы также можете приостановить и возобновить показ данных в реальном времени, нажав кнопку Pause Live Data. Кроме того, вы можете в любой момент вернуться к приборной панели по умолчанию, нажав кнопку Default Dashboard.

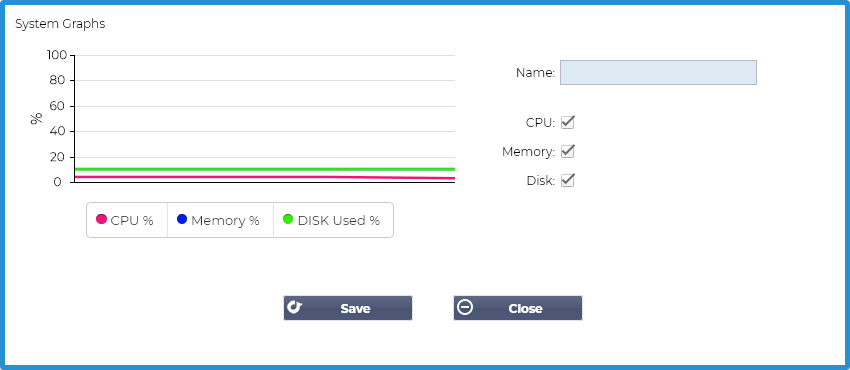

Виджет системных графиков
В АЦП имеется настраиваемый виджет System Graph. Нажав кнопку Добавить на виджете, вы можете добавить следующие графики мониторинга для отображения.
· ПРОЦЕССОР
· ПАМЯТЬ
· ДИСК
После добавления они будут доступны по отдельности в меню виджетов приборной панели.
Виджет интерфейса

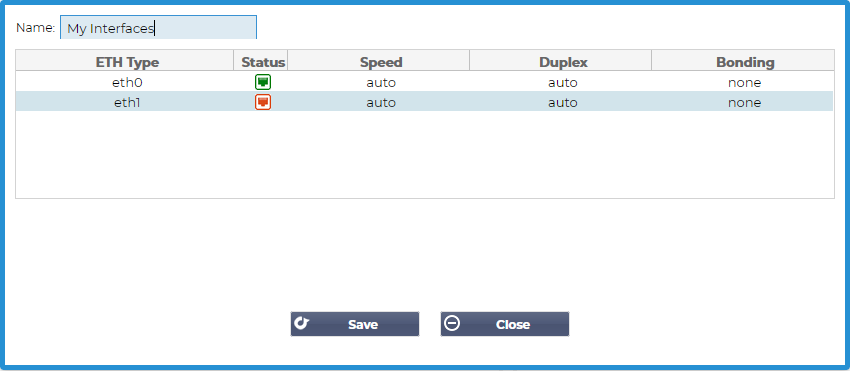

Виджет Interface позволяет отображать данные для выбранного сетевого интерфейса, например, ETH0, ETH1 и так далее. Количество доступных интерфейсов для добавления зависит от того, сколько сетевых интерфейсов вы определили для виртуального устройства или обеспечили в аппаратном устройстве.
После завершения нажмите кнопку Сохранить, а затем кнопку Закрыть.

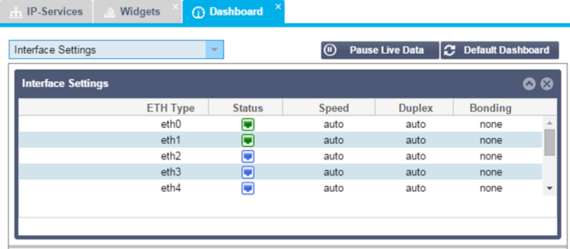

Выберите виджет, который вы только что настроили, из выпадающего меню виджета на панели инструментов. Вы увидите экран, как показано на рисунке ниже.
Виджет состояния
Виджет Status позволяет увидеть балансировку нагрузки в действии. Вы также можете фильтровать представление, чтобы показать конкретную информацию.
· Нажмите Добавить.

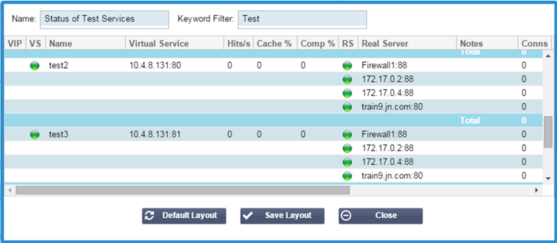

· Введите имя службы, которую вы хотите контролировать

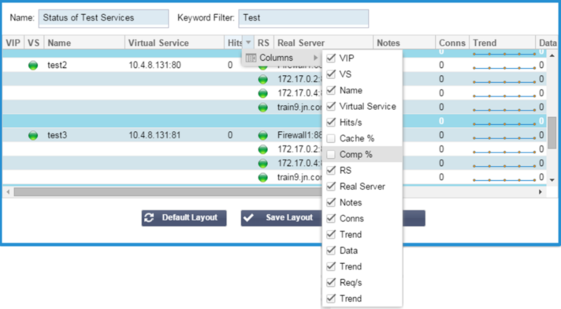

· Вы также можете выбрать, какие колонки вы хотите отобразить в виджете.
· Как только вы будете удовлетворены, нажмите Сохранить, а затем Закрыть.

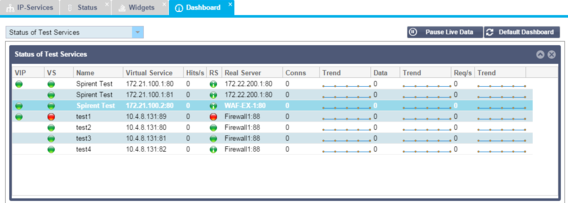

· Выбранный виджет Status будет доступен в разделе Dashboard.

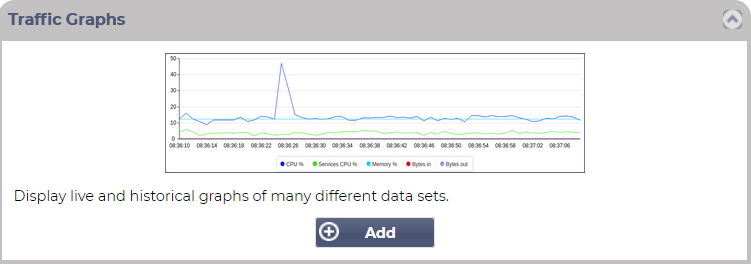

Виджет графики трафика
Этот виджет может быть настроен на отображение текущих и исторических данных трафика по виртуальным службам и реальным серверам. Кроме того, вы можете просмотреть общие текущие и исторические данные по глобальному трафику
· Нажмите кнопку Добавить
· Назовите свой виджет.
· Выберите базу данных среди виртуальных служб, реальных серверов или системы.
· Если вы выбрали Virtual Services, вы можете выбрать виртуальную службу из раскрывающегося списка VS/RS.
· Выберите временной интервал из раскрывающегося списка Последний.
o Минута - последние 60
o Час - агрегированные данные с каждой минуты за последние 60 минут
o День - агрегированные данные за каждый час за предыдущие 24 часа
o Неделя - агрегированные данные за каждый день в течение предыдущих семи дней
o Месяц - агрегированные данные за каждую неделю за последние семь дней
o Год - агрегированные данные за каждый месяц в течение предыдущих 12 месяцев
· Выберите Доступные данные в зависимости от выбранной базы данных
o База данных виртуальных служб
o Байты в
o Вывод байтов
o Кэшированные байты
o Сжатие %
o Текущие соединения
o Запросы в секунду
o Хиты кэша
o Хиты кэша %
· Настоящие серверы
o Байты в
o Вывод байтов
o Текущие соединения
o Запрос в секунду
o Время отклика
· Система
o CPU %
o Услуги ЦП
o Память %
o Свободный диск %
o Байты в
o Вывод байтов
· Выбор отображения средних или пиковых значений
· После выбора всех параметров нажмите Сохранить и закрыть

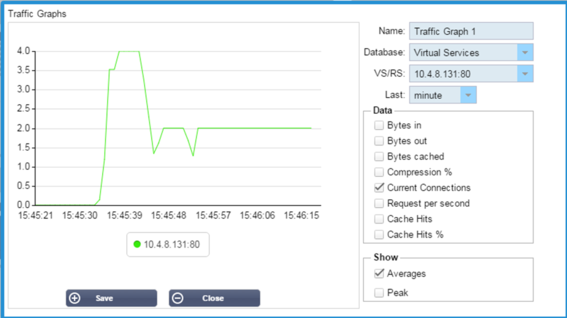

Пример графика трафика
Теперь вы можете добавить свой виджет Traffic Graph в меню View > Dashboard.
