Auf der Seite Bibliothek > Widgets können Sie verschiedene leichtgewichtige visuelle Komponenten konfigurieren, die in Ihrem benutzerdefinierten Dashboard angezeigt werden.
Konfigurierte Widgets

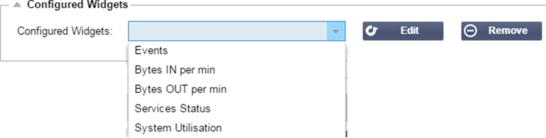

Im Abschnitt "Konfigurierte Widgets" können Sie alle Widgets anzeigen, bearbeiten oder entfernen, die im Abschnitt "Verfügbare Widgets" erstellt wurden.
Verfügbare Widgets
Die ADC bietet fünf verschiedene Widgets, die Sie nach Ihren Wünschen konfigurieren können.

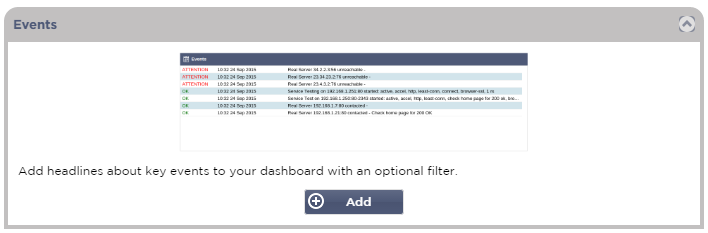

Das Veranstaltungs-Widget
· Um ein Ereignis zum Ereignis-Widget hinzuzufügen, klicken Sie auf die Schaltfläche Hinzufügen.

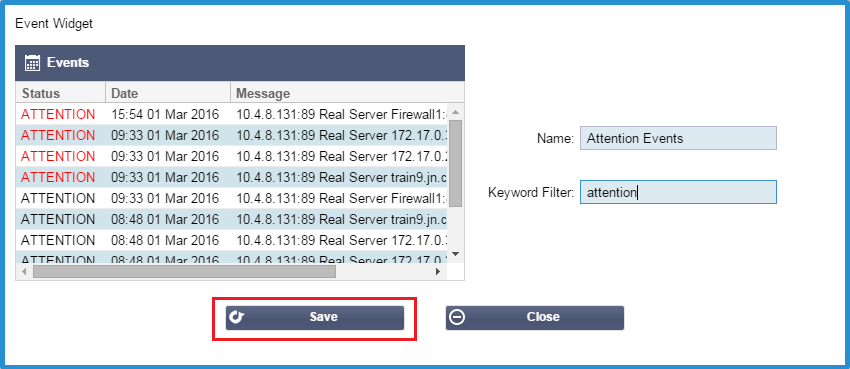

· Geben Sie einen Namen für Ihr Ereignis ein. In unserem Beispiel haben wir "Attention Events" als Namen für das Ereignis angegeben.
· Fügen Sie einen Schlüsselwortfilter hinzu. Wir haben auch den Filterwert von Attention hinzugefügt
· Klicken Sie auf Speichern und dann auf Schließen.

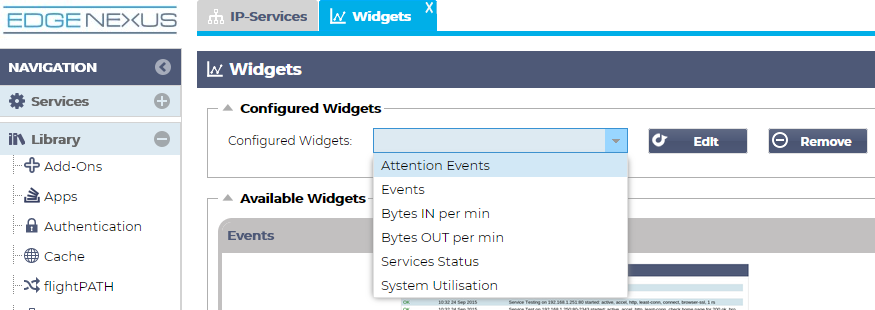

· Sie sehen nun ein zusätzliches Widget namens Aufmerksamkeitsereignisse in der Dropdown-Liste Konfigurierte Widgets.
· Wie Sie sehen, haben wir dieses Widget nun im Bereich Ansicht > Dashboard hinzugefügt.

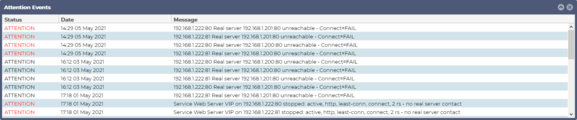

· Wählen Sie das Widget Aufmerksamkeitsereignisse, um es im Dashboard anzuzeigen. Siehe unten.
Sie können den Live-Daten-Feed auch anhalten und neu starten, indem Sie auf die Schaltfläche Live-Daten anhalten klicken. Darüber hinaus können Sie jederzeit zum Standard-Dashboard zurückkehren, indem Sie auf die Schaltfläche Standard-Dashboard klicken.
Das Systemgrafik-Widget

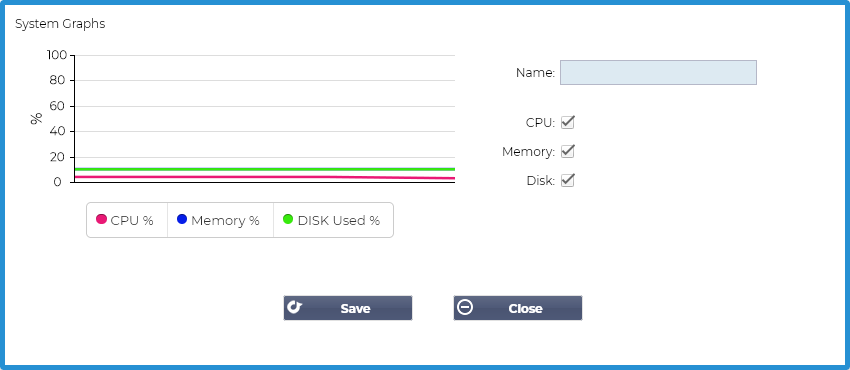

Der ADC verfügt über ein konfigurierbares Systemgrafik-Widget. Durch Klicken auf die Schaltfläche Hinzufügen des Widgets können Sie die folgenden Überwachungsgrafiken zur Anzeige hinzufügen.
· CPU
· SPEICHER
· DISK
Sobald Sie sie hinzugefügt haben, sind sie einzeln im Widget-Menü des Dashboards verfügbar.
Interface Widget

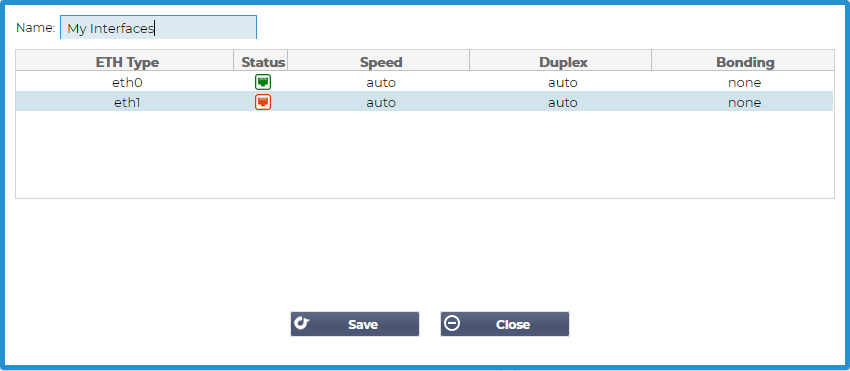

Mit dem Schnittstellen-Widget können Sie die Daten für die gewählte Netzwerkschnittstelle anzeigen, z. B. ETH0, ETH1 und so weiter. Die Anzahl der verfügbaren Schnittstellen, die hinzugefügt werden können, hängt davon ab, wie viele Netzwerkschnittstellen Sie für die virtuelle Appliance definiert oder in der Hardware-Appliance bereitgestellt haben.
Wenn Sie fertig sind, klicken Sie auf die Schaltfläche Speichern und dann auf die Schaltfläche Schließen.

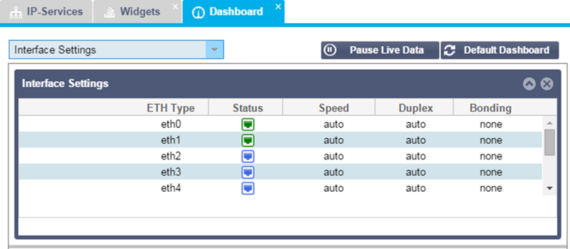

Wählen Sie das soeben angepasste Widget aus dem Widget-Dropdown-Menü im Dashboard. Sie sehen dann einen Bildschirm wie den unten abgebildeten.
Status-Widget

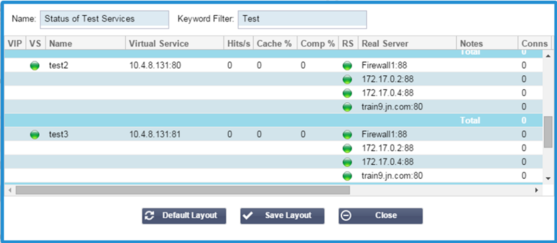

Mit dem Status-Widget können Sie den Lastausgleich in Aktion sehen. Sie können die Ansicht auch filtern, um bestimmte Informationen anzuzeigen.
· Klicken Sie auf Hinzufügen.
· Geben Sie einen Namen für den Dienst ein, den Sie überwachen möchten

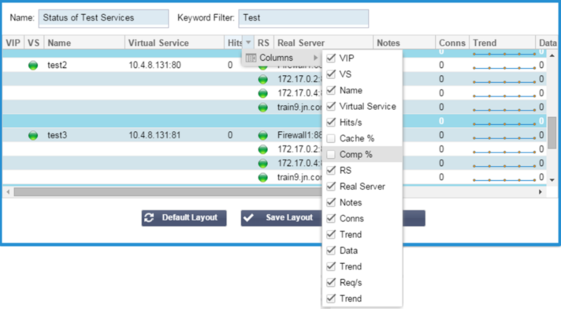

· Sie können auch wählen, welche Spalten Sie in dem Widget anzeigen möchten.
· Wenn Sie zufrieden sind, klicken Sie auf Speichern und anschließend auf Schließen.

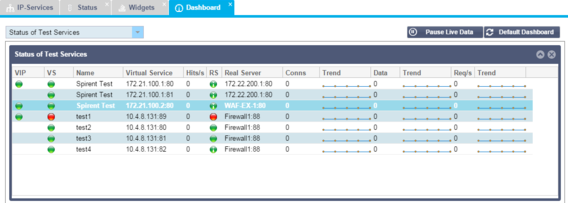

· Das ausgewählte Status-Widget wird im Abschnitt Dashboard verfügbar sein.

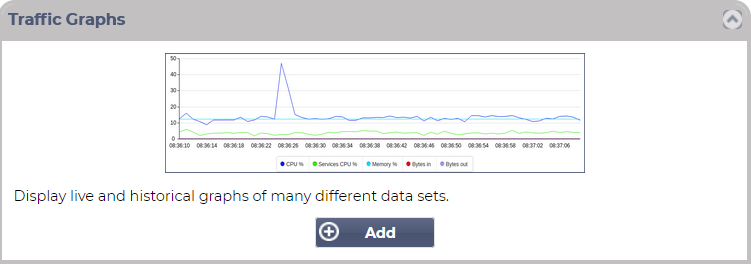

Verkehrsgrafik-Widget
Dieses Widget kann so konfiguriert werden, dass es aktuelle und historische Verkehrsdaten pro Virtual Services und Real Servers anzeigt. Außerdem können Sie aktuelle und historische Gesamtdaten für den globalen Datenverkehr anzeigen
· Klicken Sie auf die Schaltfläche Hinzufügen
· Benennen Sie Ihr Widget.
· Wählen Sie eine Datenbank aus Virtuelle Dienste, Reale Server oder System.
· Wenn Sie Virtuelle Dienste wählen, können Sie einen virtuellen Dienst aus der Dropdown-Liste VS/RS auswählen.
· Wählen Sie einen Zeitraum aus der Dropdown-Liste Letzte.
o Minute - letzte 60s
o Stunde - aggregierte Daten von jeder Minute für die letzten 60 Minuten
o Tag - aggregierte Daten aus jeder Stunde für die letzten 24 Stunden
o Woche - aggregierte Daten von jedem Tag der letzten sieben Tage
o Monat - aggregierte Daten aus jeder Woche für die letzten sieben Tage
o Jahr - aggregierte Daten aus jedem Monat der vorangegangenen 12 Monate
· Wählen Sie die verfügbaren Daten je nach der von Ihnen gewählten Datenbank
o Datenbank für virtuelle Dienste
o Bytes in
o Bytes aus
o Zwischengespeicherte Bytes
o Komprimierung %
o Aktuelle Verbindungen
o Abfragen pro Sekunde
o Cache-Treffer
o Cache-Treffer %
· Echte Server
o Bytes in
o Bytes aus
o Aktuelle Verbindungen
o Anfrage pro Sekunde
o Reaktionszeit
· System
o CPU %.
o Dienstleistungen CPU
o Speicher %
o Platte Frei %
o Bytes in
o Bytes aus
· Wählen Sie, ob Sie Durchschnitts- oder Spitzenwerte anzeigen möchten.
· Wenn Sie alle Optionen ausgewählt haben, klicken Sie auf Speichern und Schließen

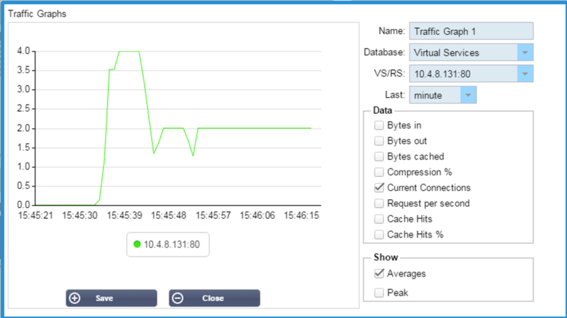

Beispiel-Verkehrsdiagramm
Sie können nun Ihr Verkehrsdiagramm-Widget zu Ansicht > Dashboard hinzufügen.
