flightPATH

flightPATH est la technologie de gestion du trafic intégrée à l'ADC. flightPATH vous permet d'inspecter le trafic HTTP et HTTPS en temps réel et d'effectuer des actions en fonction des conditions.

Les règles flightPATH doivent être appliquées à un VIP lorsque des objets IP sont utilisés dans les règles.

Une règle de trajectoire de vol est constituée de quatre éléments :

1. Détails, où vous définissez le nom du flightPATH et le service auquel il est rattaché.

2. Condition(s) pouvant être définie(s) et entraînant le déclenchement de la règle.

3. Évaluation qui permet de définir des variables pouvant être utilisées dans le cadre d'actions

4. Les actions qui sont utilisées pour gérer ce qui doit se passer lorsque les conditions sont remplies.

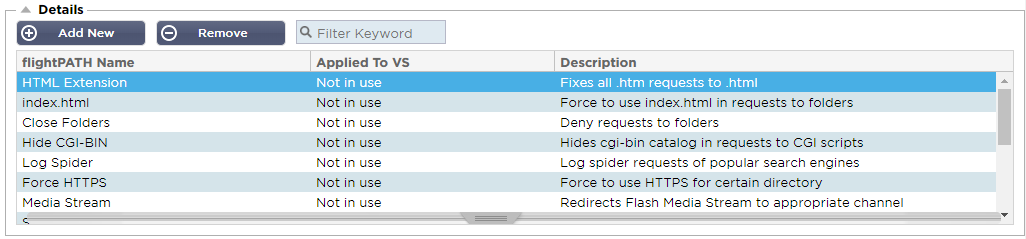

Détails

La section Détails présente les règles FlightPATH disponibles. Vous pouvez ajouter de nouvelles règles flightPATH et supprimer celles qui ont été définies dans cette section.

Ajout d'une nouvelle règle flightPATH

Champ	Description
Nom de FlightPATH	Ce champ est réservé au nom de la règle flightPATH. Le nom que vous indiquez ici apparaît et est référencé dans d'autres parties du CDA.
Appliqué à VS	Cette colonne est en lecture seule et indique le VIP auquel la règle flightPATH est appliquée.
Description	Valeur représentant une description fournie à des fins de lisibilité.

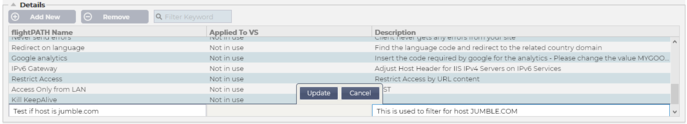

Étapes à suivre pour ajouter une règle flightPATH

1. Tout d'abord, cliquez sur le bouton Ajouter nouveau situé dans la section Détails.

2. Saisissez un nom pour votre règle. Exemple Auth2

3. Saisissez une description de votre règle

4. Une fois que la règle a été appliquée à un service, vous verrez la colonne Applied To se remplir automatiquement avec une adresse IP et une valeur de port.

5. N'oubliez pas d'appuyer sur le bouton "Update" (mise à jour) pour enregistrer vos modifications. Si vous faites une erreur, appuyez simplement sur "cancel" (annuler) pour revenir à l'état précédent.

Condition

Une règle FlightPATH peut comporter un nombre quelconque de conditions. Les conditions fonctionnent sur la base d'un ET, ce qui vous permet de définir la condition à partir de laquelle l'action est déclenchée. Si vous souhaitez utiliser une condition OR, créez une règle flightPATH supplémentaire et appliquez-la au VIP dans l'ordre correct.

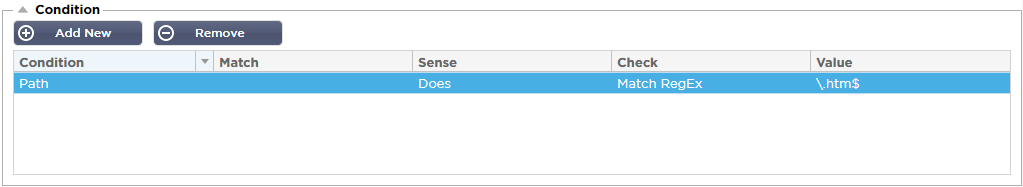

Vous pouvez également utiliser RegEx en sélectionnant Match RegEx dans le champ Check et la valeur RegEx dans le champ Value. L'inclusion de l'évaluation RegEx étend considérablement les capacités de flightPATH.

Création d'une nouvelle condition flightPATH

Condition

Nous fournissons plusieurs conditions prédéfinies dans le menu déroulant et couvrent tous les scénarios prévus. Lorsque de nouvelles conditions seront ajoutées, elles seront disponibles via les mises à jour de Jetpack.

Les choix disponibles sont les suivants :

CONDITION	DESCRIPTION	EXEMPLE
<form>	Les formulaires HTML sont utilisés pour transmettre des données à un serveur.	Exemple "le formulaire n'a pas la longueur 0".
Localisation de GEO	Compare l'adresse IP source aux codes de pays ISO 3166.	GEO Location est égal à GB, OU GEO Location est égal à Allemagne
Hôte	Hôte extrait de l'URL	www.mywebsite.com ou 192.168.1.1
Langue	Langue extraite de l'en-tête HTTP langue	Cette condition produira une liste déroulante avec une liste de langues.
Méthode	Liste déroulante des méthodes HTTP	Une liste déroulante qui comprend GET, POST, etc.
IP d'origine	Si le proxy en amont prend en charge X-Forwarded-for (XFF), il utilisera l'adresse d'origine réelle.	IP du client. Il peut également utiliser plusieurs IP ou sous-réseaux. 10\.1\.2\.* est le sous-réseau 10.1.2.0 /24 10\.1\.2\.3\|10\.1\.2\.4 Utilisez \| pour plusieurs IP's
Chemin d'accès	Chemin du site web	/mywebsite/index.asp
POST	Méthode de demande POST	Vérifier les données téléchargées sur un site web
Requête	Nom et valeur d'une requête, et peut accepter soit le nom de la requête soit une valeur également	"Best=jetNEXUS" où la correspondance est Best et la valeur est edgeNEXUS
Chaîne de requête	La chaîne de requête complète après le caractère ?
Demande de cookie	Nom d'un cookie demandé par un client	MS-WSMAN=afYfn1CDqCDqUD: :
En-tête de la demande	Tout en-tête HTTP	Referrer, User-Agent, From, Date
Demande de version	La version HTTP	HTTP/1.0 OU HTTP/1.1
Organe de réponse	Une chaîne définie par l'utilisateur dans le corps de la réponse	Serveur UP
Code de réponse	Le code HTTP pour la réponse	200 OK, 304 Non modifié
Cookie de réponse	Le nom d'un cookie envoyé par le serveur	MS-WSMAN=afYfn1CDqCDqUD: :
En-tête de réponse	Tout en-tête HTTP	Referrer, User-Agent, From, Date
Version de réponse	La version HTTP envoyée par le serveur	HTTP/1.0 OU HTTP/1.1
Source IP	Soit l'IP d'origine, l'IP du serveur proxy ou une autre adresse IP agrégée.	IP du client , IP du proxy, IP du pare-feu. Vous pouvez également utiliser plusieurs IP et sous-réseaux. Vous devez échapper les points car il s'agit de RegEX. Exemple 10\.1\.2\.3 est 10.1.2.3

Match

Le champ "Correspondance" peut être une liste déroulante ou une valeur de texte et est définissable en fonction de la valeur du champ "Condition". Par exemple, si la Condition est définie sur Hôte, le champ Correspondance n'est pas disponible. Si la Condition est définie sur <form>, le champ Correspondance est présenté comme un champ de texte, et si la Condition est POST, le champ Correspondance est présenté comme un menu déroulant contenant des valeurs pertinentes.

Les choix disponibles sont les suivants :

MATCH	DESCRIPTION	EXEMPLE
Accepter	Types de contenu acceptables	Accepter : text/plain
Accept-Encoding	Encodements acceptables	Accept-Encoding : <compress \| gzip \| deflate \| sdch \| identity>
Accept-Language	Langues acceptables pour la réponse	Accept-Language : en-US
Accept-Ranges	Quels types de plages de contenu partiel ce serveur supporte-t-il ?	Accept-Ranges : bytes
Autorisation	Références d'authentification pour l'authentification HTTP	Autorisation : Basic QWxhZGRpbjpvcGVuIHNlc2FtZQ==
Charge-To	Contient les informations comptables relatives aux coûts de l'application de la méthode demandée
Content-Encoding	Le type d'encodage utilisé	Content-Encoding : gzip
Content-Length	La longueur du corps de la réponse en octets (octets de 8 bits).	Content-Length : 348
Content-Type	Le type mime du corps de la requête (utilisé avec les requêtes POST et PUT)	Content-Type : application/x-www-form-urlencoded
Cookie	Un cookie HTTP précédemment envoyé par le serveur avec Set-Cookie (ci-dessous)	Cookie : $Version=1 ; Skin=new ;
Date	Date et heure d'origine du message	Date = "Date" " :" HTTP-date
ETag	Un identifiant pour une version spécifique d'une ressource, souvent un résumé de message.	ETag : "aed6bdb8e090cd1:0"
De	L'adresse électronique de l'utilisateur qui fait la demande	De : user@example.com
Si-Modifié-Depuis	Permet de renvoyer un 304 Not Modified si le contenu est inchangé.	If-Modified-Since : Sat, 29 Oct 1994 19:43:31 GMT
Dernière modification	La date de dernière modification de l'objet demandé, au format RFC 2822.	Dernière modification : Tue, 15 Nov 1994 12:45:26 GMT
Pragma	Mise en œuvre : En-têtes spécifiques qui peuvent avoir des effets divers tout au long de la chaîne demande-réponse.	Pragma : no-cache
Référent	Adresse de la page web précédente à partir de laquelle un lien vers la page actuellement demandée a été suivi.	Referrer : HTTP://www.edgenexus.io
Serveur	Un nom pour le serveur	Serveur : Apache/2.4.1 (Unix)
Set-Cookie	Un cookie HTTP	Set-Cookie : UserID=JohnDoe ; Max-Age=3600 ; Version=1
User-Agent	La chaîne de l'agent utilisateur de l'agent utilisateur	User-Agent : Mozilla/5.0 (compatible ; MSIE 9.0 ; Windows NT 6.1 ; WOW64 ; Trident/5.0)
Varier	Indique aux mandataires en aval comment faire correspondre les futurs en-têtes de demande pour décider si la réponse mise en cache peut être utilisée plutôt que de demander une nouvelle réponse au serveur d'origine.	Vary : User-Agent
X-Powered-By	Spécifie la technologie (par exemple, ASP.NET, PHP, JBoss) qui prend en charge l'application Web.	X-Powered-By : PHP/5.4.0

Sense

Le champ Sense est un champ booléen déroulant qui contient les choix Does ou Doesn't.

Vérifiez

Le champ Contrôle permet de définir des valeurs de contrôle par rapport à la condition.

Les choix disponibles sont les suivants : Contient, Fin, Egal, Existe, A une longueur, Correspond à RegEx, Correspond à une liste, Début, Dépasse la longueur.

CHECK	DESCRIPTION	EXEMPLE
Existe	Le détail de la condition n'a pas d'importance, il suffit de savoir qu'elle existe ou n'existe pas.	L'hôte - existe - existe
Début	La chaîne de caractères commence par la valeur	Chemin - Does - Start - /secure
Fin	La chaîne se termine par la valeur	Chemin - Fait - Fin - .jpg
Contenir	La chaîne contient bien la valeur	En-tête de la demande - Accepter - Ne - Contenir - image
Equal	La chaîne est égale à la valeur	Hôte - Fait - Égale - www.edgenexus.io
Avoir la longueur	La chaîne a bien une longueur de la valeur	Host - Does - Have Length - 16 www.edgenexus.io = VRAI www.edgenexus.com = FAUX
Match RegEx	Vous permet de saisir une expression régulière complète compatible avec Perl.	IP d'origine - Correspond - Regex - 10\..* \| 11\..*

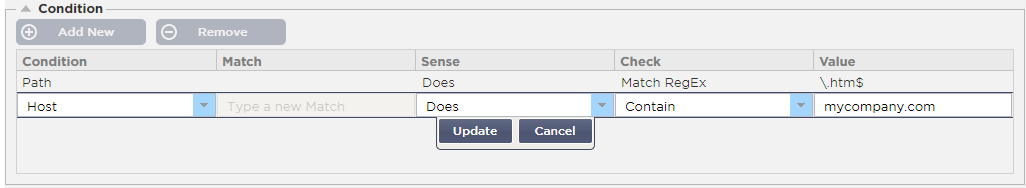

Étapes pour ajouter une condition

L'ajout d'une nouvelle condition flightPATH est très simple. Un exemple est montré ci-dessus.

1. Cliquez sur le bouton Ajouter un nouveau dans la zone des conditions.

2. Choisissez une condition dans la liste déroulante. Prenons l'exemple de l'hôte. Vous pouvez également taper dans le champ, et le CDA affichera la valeur dans une liste déroulante.

3. Choisissez un sens. Par exemple, est-ce que

4. Choisissez une vérification. Par exemple, Container

5. Choisissez une valeur. Par exemple, mycompany.com

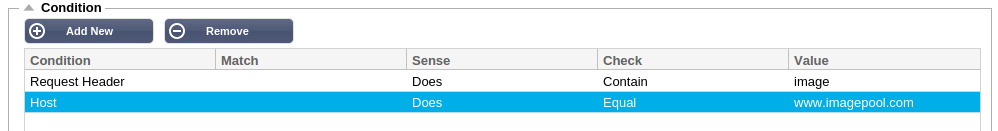

L'exemple ci-dessus montre que deux conditions doivent être VRAIES pour que la règle soit appliquée.

· La première consiste à vérifier que l'objet demandé est une image

· Le second vérifie si l'hôte dans l'URL est www.imagepool.com.

Évaluation

La possibilité d'ajouter des variables définissables est une capacité convaincante. Les CDA ordinaires offrent cette possibilité en utilisant des options de script ou de ligne de commande qui ne sont pas idéales pour tout le monde. L'ADC vous permet de définir un nombre quelconque de variables à l'aide d'une interface graphique facile à utiliser, comme indiqué et décrit ci-dessous.

La définition de la variable flightPATH comprend quatre entrées qui doivent être effectuées.

· Variable - c'est le nom de la variable

· Source - une liste déroulante de points sources possibles

· Détail - sélectionnez les valeurs dans une liste déroulante ou saisissez-les manuellement.

· Valeur - la valeur que la variable contient et peut être une valeur alphanumérique ou un RegEx pour un réglage plus fin.

Variables intégrées :

Les variables Built-In ont déjà été codées en dur, il n'est donc pas nécessaire de créer une entrée d'évaluation pour celles-ci.

Vous pouvez utiliser l'une des variables énumérées ci-dessous dans la section Action.

L'explication de chaque variable se trouve dans le tableau "Condition" ci-dessus.

· Méthode = $method

· Chemin = $path$

· Querystring = $querystring$

· Sourceip = $sourceip$

· Code de réponse (le texte comprend également "200 OK") = $resp$.

· Hôte = $host$

· Version = $version$

· Port du client = $clientport

· Clientip = $clientip$.

· Géolocalisation = $geolocation$"

ACTION	CIBLE
Action = Redirection 302	Cible = HTTPs://$host$/404.html
Action = Journal	Cible = Un client de $sourceip$:$sourceport$ vient de faire une demande de page $path$.

Explication :

· Un client accédant à une page qui n'existe pas se verrait normalement présenter la page d'erreur 404 du navigateur.

· Au lieu de cela, l'utilisateur est redirigé vers le nom d'hôte original qu'il a utilisé, mais le chemin incorrect est remplacé par 404.html.

· Une entrée est ajoutée au Syslog disant, "Un client de 154.3.22.14:3454 vient de demander la page wrong.html".

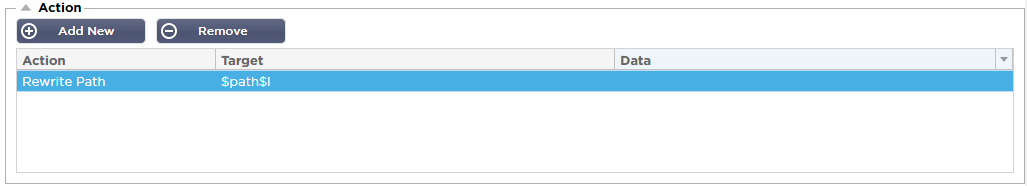

Action

L'étape suivante du processus consiste à ajouter une action associée à la règle et à la condition flightPATH.

Dans cet exemple, nous voulons réécrire la partie chemin d'accès de l'URL pour refléter l'URL tapée par l'utilisateur.

· Cliquez sur Ajouter un nouveau

· Choisissez "Réécrire le chemin" dans le menu déroulant "Action".

· Dans le champ Cible, tapez $path$/myimages

· Cliquez sur Mise à jour

Cette action ajoutera /myimages au chemin, de sorte que l'URL final devienne www.imagepool.com/myimages.

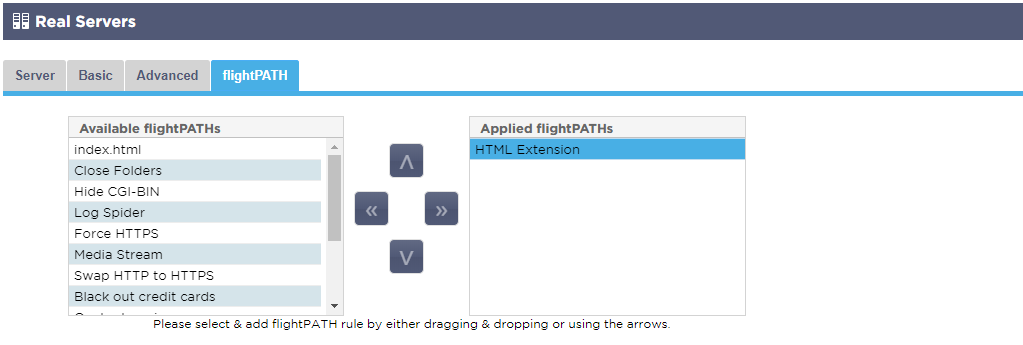

Application de la règle flightPATH

L'application de toute règle flightPATH se fait dans l'onglet flightPATH de chaque VIP/VS.

· Accédez à Services > Services IP et choisissez le VIP auquel vous souhaitez affecter la règle flightPATH.

· Vous verrez la liste des serveurs réels ci-dessous

· Cliquez sur l'onglet flightPATH

· Sélectionnez la règle flightPATH que vous avez configurée ou l'une des règles préétablies prises en charge. Vous pouvez sélectionner plusieurs règles flightPATH si nécessaire.

· Faites glisser et déposez l'ensemble sélectionné dans la section Applied flightPATHs ou cliquez sur le bouton fléché >>.

· La règle sera déplacée vers le côté droit et appliquée automatiquement.
