Statut
La page View > Status (Affichage > Statut) affiche le trafic en direct traversant l'ADC pour les services virtuels que vous avez définis. Elle indique également le nombre de connexions et de données pour chaque serveur réel afin que vous puissiez constater l'équilibrage de la charge en temps réel.

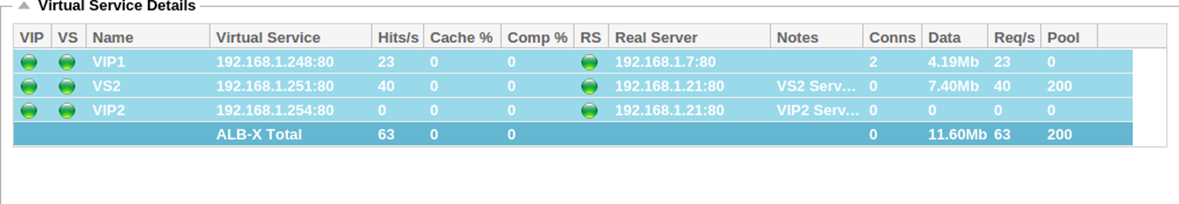

Détails du service virtuel
Colonne VIP
La couleur de la lumière indique l'état de l'adresse IP virtuelle associée à un ou plusieurs services virtuels.
|
Statut
|
Description
|
|
l
|
En ligne
|
|
l
|
Failover-Standby. Ce service virtuel est en attente à chaud
|
|
l
|
Indique qu'un "passif" attend un "actif".
|
|
l
|
Hors ligne. Les serveurs réels sont inaccessibles, ou aucun serveur réel n'est activé.
|
|
l
|
Statut de la recherche
|
|
l
|
Pas de licence ou des IP virtuelles sous licence dépassées
|
Colonne d'état VS
La couleur de la lumière indique l'état du service virtuel.
|
Statut
|
Description
|
|
l
|
En ligne
|
|
l
|
Failover-Standby. Ce service virtuel est en attente à chaud
|
|
l
|
Indique qu'un "passif" attend un "actif".
|
|
l
|
Service Needs attention. Cette indication d'état peut résulter d'un serveur réel qui échoue à un contrôle de santé ou qui a été changé manuellement en hors ligne. Le trafic continuera à circuler mais avec une capacité réduite du serveur réel.
|
|
l
|
Hors ligne. Les serveurs réels sont inaccessibles, ou aucun serveur réel n'est activé.
|
|
l
|
Statut de la recherche
|
|
l
|
Pas de licence ou des IP virtuelles sous licence dépassées
|
Nom
Le nom du service virtuel
Service virtuel (VIP)
L'adresse IP et le port virtuels pour le service et l'adresse que les utilisateurs ou les applications utiliseront.
Hit/Sec
Couche 7 transactions par seconde du côté client.
Cache%.
Le chiffre fourni ici représente le pourcentage d'objets qui ont été servis à partir du cache RAM de l'ADC.
Compression%.
Ce chiffre représente le pourcentage d'objets qui ont été compressés entre le client et l'ADC.
Statut RS (serveur distant)
Le tableau ci-dessous donne la signification de l'état des serveurs réels liés au VIP.
|
Statut
|
Description
|
|
l
|
Connecté
|
|
l
|
Non surveillé
|
|
l
|
Drainage ou hors ligne
|
|
l
|
Standby
|
|
l
|
Non connecté
|
|
l
|
Statut de la recherche
|
|
l
|
Pas de licence ou des IP virtuelles sous licence dépassées
|
Serveur réel
L'adresse IP et le port du serveur réel.
Notes
Cette valeur peut être toute note utile pour faire comprendre aux autres le but de l'entrée.
Conns (Connexions)
La représentation du nombre de connexions à chaque serveur réel vous permet de voir l'équilibrage de la charge en action. Très utile pour vérifier que votre politique d'équilibrage de charge fonctionne correctement.
Données
La valeur de cette colonne indique la quantité de données envoyées à chaque serveur réel.
Req/Sec (Requêtes par seconde)
Le nombre de demandes par seconde envoyées à chaque serveur réel.
