Se utilizan muchos nombres para denominar la unión de interfaces de red: Port Trunking, Channel Bonding, Link Aggregation, NIC teaming y otros. La vinculación combina o agrega varias conexiones de red en una única interfaz de canal vinculada. La vinculación permite que dos o más interfaces de red actúen como una sola, aumenta el rendimiento y proporciona redundancia o conmutación por error.
El kernel del ADC incorpora un controlador Bonding para agregar varias interfaces de red físicas en una única interfaz lógica (por ejemplo, agregando eth0 y eth1 en bond0). Para cada interfaz enlazada, puede definir el modo y las opciones de supervisión del enlace. Existen siete opciones de modo diferentes, cada una de las cuales proporciona características específicas de equilibrio de carga y tolerancia a fallos. Se muestran en la siguiente imagen.
Nota: La vinculación sólo puede configurarse para dispositivos ADC basados en hardware.
Crear un perfil de vinculación

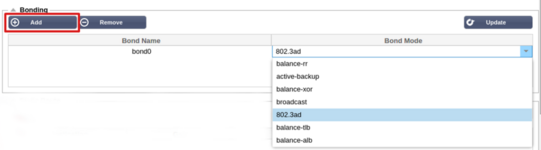

Haga clic en el botón Añadir para añadir un nuevo bono
Indique un nombre para la configuración de enlace
Elija el modo de enlace que desea utilizar
A continuación, en la sección Interfaces, seleccione el modo de enlace que desea utilizar en el campo desplegable Enlace para la interfaz de red.
En el ejemplo de abajo, eth0, eth1 y eth2 son ahora parte de bond0. Mientras que Eth0 permanece por su cuenta como interfaz de gestión.
Modos de unión
Modo de enlace
Descripción
balance-rr:
Los paquetes se transmiten/reciben secuencialmente a través de cada interfaz de uno en uno.
respaldo activo:
En este modo, una interfaz estará activa y la segunda en espera. Esta interfaz secundaria sólo se activa si falla la conexión activa en la primera interfaz.
balance-xor:
Transmite basándose en la dirección MAC de origen XOR con la dirección MAC de destino. Esta opción selecciona el mismo esclavo para cada dirección MAC de destino.
emisión:
Este modo transmitirá todos los datos en todas las interfaces esclavas.
802.3ad:
Crea grupos de agregación que comparten la misma configuración de velocidad y dúplex y utiliza todos los esclavos del agregador activo siguiendo la especificación 802.3ad.
balance-tlb:
El modo Adaptive transmit load balancing bonding: Proporciona enlace de canales que no requiere ningún soporte especial del conmutador. El tráfico saliente se distribuye en función de la carga actual (calculada en relación con la velocidad) en cada esclavo. El esclavo actual recibe el tráfico entrante. Si el esclavo receptor falla, otro esclavo asume la dirección MAC del esclavo receptor que ha fallado.
saldo-alb:
El modo Adaptive load balancing bonding: también incluye balance-tlb más receive load balancing (rlb) para tráfico IPV4 y no requiere ningún soporte especial del switch. El equilibrio de carga de recepción se consigue mediante negociación ARP. El controlador de enlace intercepta las respuestas ARP enviadas por el sistema local en su camino de salida y sobrescribe la dirección de hardware de origen con la dirección de hardware única de uno de los esclavos en el enlace, de tal manera que diferentes pares utilizan diferentes direcciones de hardware para el servidor.
