В ADC предусмотрено пять различных виджетов, которые вы можете настроить в соответствии с вашими требованиями.

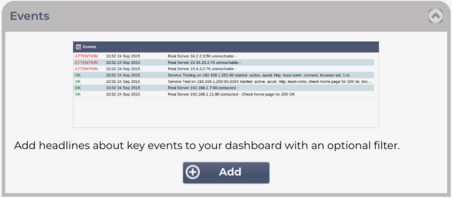

Виджет событий

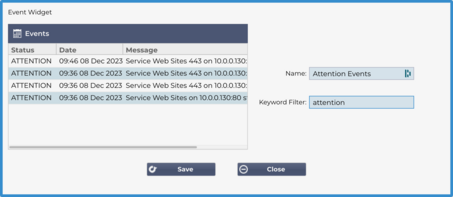

Чтобы добавить событие в виджет "События", нажмите кнопку "Добавить".
Укажите название мероприятия. В нашем примере мы добавили Attention Events в качестве названия события.
Добавьте фильтр по ключевым словам. Мы также добавили значение фильтра Attention
Нажмите Сохранить, затем Закрыть
Теперь вы увидите дополнительный виджет под названием Attention Events в раскрывающемся списке Configured Widgets.
Вы можете видеть, что теперь мы добавили этот виджет в раздел View > Dashboard.

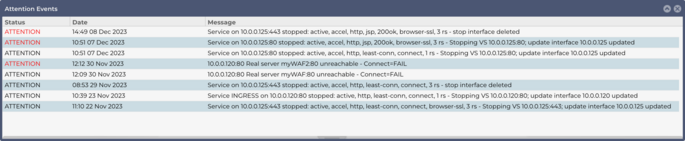

Выберите виджет "Внимание, события", чтобы отобразить его на приборной панели. См. ниже.
Вы также можете приостановить и возобновить показ данных в реальном времени, нажав кнопку Pause Live Data. Кроме того, вы можете в любой момент вернуться к приборной панели по умолчанию, нажав кнопку Default Dashboard.
Виджет системных графиков

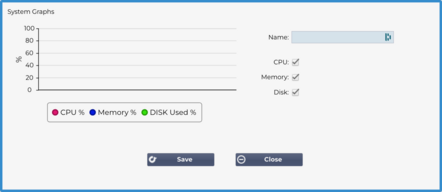

В АЦП имеется настраиваемый виджет "Системный график". Нажав кнопку Добавить на виджете, вы можете добавить следующие графики мониторинга для отображения.
ПРОЦЕССОР
ПАМЯТЬ
ДИСК
После добавления они будут по отдельности доступны в меню виджетов Dashboard.
Виджет интерфейса

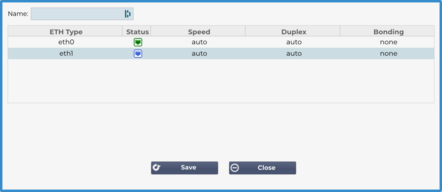

Виджет Interface позволяет отображать данные для выбранного сетевого интерфейса, например ETH0, ETH1 и так далее. Количество доступных для добавления интерфейсов зависит от того, сколько сетевых интерфейсов вы определили для виртуального устройства или выделили в аппаратном устройстве.
После завершения нажмите кнопку Сохранить, а затем кнопку Закрыть.
Выберите виджет, который вы только что настроили, из выпадающего меню виджетов на панели инструментов. Вы увидите окно, как показано на рисунке ниже.
Виджет состояния

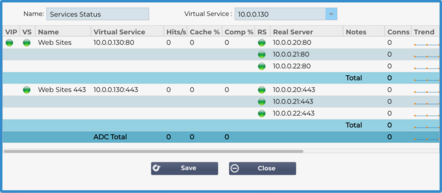

Виджет Status позволяет увидеть балансировку нагрузки в действии. Вы также можете отфильтровать представление, чтобы показать конкретную информацию.
Нажмите кнопку Добавить.
Введите имя службы, которую вы хотите контролировать.
Вы также можете выбрать столбцы, которые хотите отобразить в виджете, нажав на заголовок столбца.
Когда вы будете удовлетворены, нажмите кнопку Сохранить, а затем Закрыть.
Выбранный виджет Status будет доступен в разделе Dashboard.

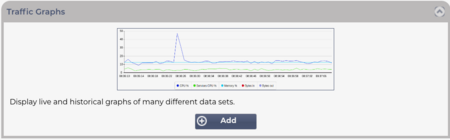

Виджет графики трафика

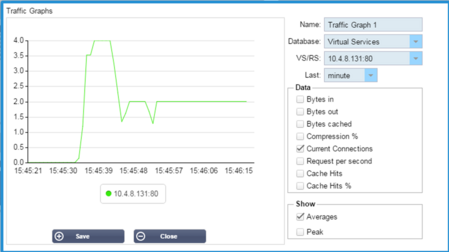

Этот виджет можно настроить на отображение текущих и исторических данных о трафике для виртуальных служб и реальных серверов. Кроме того, можно просмотреть общие текущие и исторические данные по глобальному трафику
Нажмите кнопку Добавить
Назовите свой виджет.
Выберите базу данных из списка Виртуальные службы, Реальные серверы или Система.
Если вы выбрали Virtual Services, вы можете выбрать виртуальную службу из раскрывающегося списка VS/RS.
Выберите временной интервал из раскрывающегося списка "Последний".
o Минута - последние 60
o Час - агрегированные данные с каждой минуты за последние 60 минут
o День - агрегированные данные за каждый час за предыдущие 24 часа
o Неделя - агрегированные данные за каждый день в течение предыдущих семи дней
o Месяц - агрегированные данные за каждую неделю за последние семь дней
o Год - агрегированные данные за каждый месяц в течение предыдущих 12 месяцев
Выберите доступные данные в зависимости от выбранной базы данных
o База данных виртуальных служб
o Байты в
o Выдача байтов
o Кэшированные байты
o Сжатие %
o Текущие соединения
o Запросы в секунду
o Хиты кэша
o Хиты кэша %
Настоящие серверы
o Байты в
o Выдача байтов
o Текущие соединения
o Запрос в секунду
o Время отклика
Система
o % ПРОЦЕССОРА
o Услуги центрального процессора
o Память %
o Свободный диск %
o Байты в
o Выдача байтов
Выбор отображения средних или пиковых значений
Выбрав все параметры, нажмите кнопку Сохранить и закрыть.
Пример графика трафика
Теперь вы можете добавить свой виджет Traffic Graph в панель View> Dashboard.
