SNMP MIB

Информация, доступная для просмотра по протоколу SNMP, определяется базой управленческой информации (MIB). MIB описывает структуру данных управления и использует иерархические идентификаторы объектов (OID). Каждый OID может быть прочитан с помощью приложения управления SNMP.

Загрузка MIB

MIB можно загрузить здесь:

ИДЕНТИФИКАТОР АЦП

КОРНЕВОЙ ИДЕНТИФИКАТОР

iso.org.dod.internet.private.enterprise = .1.3.6.1.4.1

Наши идентификаторы

.38370 jetnexusMIB

.1 jetnexusData (1.3.6.1.4.1.38370.1)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.3 jetnexusServers (1.3.6.1.4.1.38370.1.3)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.1.0)

.2 jetnexusOverallOutputBytes (1.3.6.1.4.1.38370.1.1.2.0)

.3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.1.3.0)

.4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.1.4.0)

.5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.1.5.0)

.6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.1.6.0)

.7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)

.8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.1.8.0)

.9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.9.0)

.10 jetnexusCurrentConnections (1.3.6.1.4.1.38370.1.1.10.0)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)

.1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)

.2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)

.3 jnvirtualserviceOverallInputBytes (1.3.6.1.4.1.38370.1.2.1.3)

.4 jnvirtualserviceOverallOutputBytes (1.3.6.1.4.1.38370.1.2.1.4)

.5 jnvirtualserviceCacheBytes (1.3.6.1.4.1.38370.1.2.1.5)

.6 jnvirtualserviceCompressionPercent (1.3.6.1.4.1.38370.1.2.1.6)

.7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)

.8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)

.9 jnvirtualserviceCacheHits (1.3.6.1.4.1.38370.1.2.1.9)

.10 jnvirtualserviceCacheHitsPercent (1.3.6.1.4.1.38370.1.2.1.10)

.11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)

.3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)

.1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)

.1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)

.2 jnrealserverIndexRealServer (1.3.6.1.4.1.38370.1.3.1.2)

.3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.3.1.3)

.4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)

.5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)

.6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)

.7 jnrealserverCompressionPercent (1.3.6.1.4.1.38370.1.3.1.7)

.8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)

.9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)

.10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.3.1.10)

.11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)

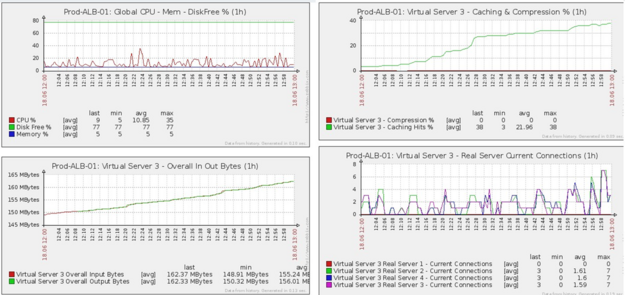

Исторические графики

Лучшее применение пользовательской SNMP MIB ADC - это возможность выгрузить исторические графики на консоль управления по вашему выбору. Ниже приведены примеры из Zabbix, которые опрашивают ADC для различных значений OID, перечисленных выше.
