Der Statistikbereich der ADC ist ein viel genutzter Bereich für Systemadministratoren, die sicherstellen möchten, dass die Leistung der ADC ihren Erwartungen entspricht.

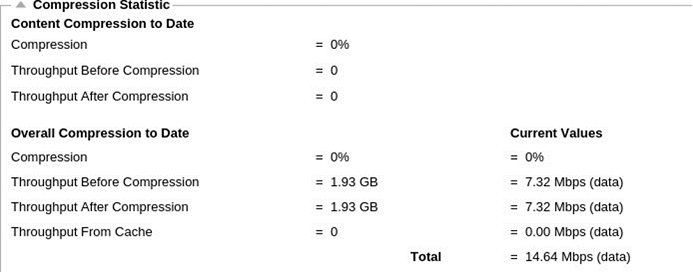

Komprimierung
Der gesamte Zweck des ADC besteht darin, Daten zu überwachen und sie an Real-Server zu leiten, die für den Empfang konfiguriert sind. Die Komprimierungsfunktion wird im ADC bereitgestellt, um die Leistung des ADC zu erhöhen. Es wird Zeiten geben, in denen Administratoren die Datenkomprimierungsinformationen des ADC testen und überprüfen möchten; diese Daten werden im Bereich "Komprimierung" der Statistik bereitgestellt.
Inhaltliche Komprimierung bis heute
Die in diesem Abschnitt gezeigten Daten geben den Grad der Komprimierung an, den der ADC bei komprimierbaren Inhalten erreicht. Ein Wert von 60-80 % ist das, was wir als typisch bezeichnen würden
Gesamtkomprimierung bis heute
Die in diesem Abschnitt angegebenen Werte geben an, wie viel Komprimierung der ADC bei allen Inhalten erreicht hat. Ein typischer Prozentsatz hierfür hängt davon ab, wie viele vorkomprimierte Bilder in Ihren Diensten enthalten sind. Je höher die Anzahl der Bilder ist, desto kleiner ist wahrscheinlich der Gesamtkomprimierungsprozentsatz.
Gesamt Input/Output
Die Gesamteingangs-/Ausgangszahlen stellen die Menge der Rohdaten dar, die in den ADC hinein und aus ihm heraus übertragen werden. Die Maßeinheit ändert sich mit zunehmender Größe von kbps über Mbps bis Gbps.
Treffer und Verbindungen
Der Abschnitt "Hits and Connections" (Treffer und Verbindungen) enthält die Gesamtstatistik für Treffer und Transaktionen, die das ADC durchlaufen. Was bedeuten also Treffer und Verbindungen?
· Ein Hit ist definiert als eine Schicht-7-Transaktion. Typischerweise für Webserver verwendet, ist dies eine GET-Anfrage für ein Objekt wie z. B. ein Bild.
· Eine Verbindung ist definiert als eine Schicht-4-TCP-Verbindung. Über 1 TCP-Verbindung können viele Transaktionen stattfinden.
Gezählte Gesamttreffer
Die Zahlen in diesem Abschnitt zeigen die kumulative Anzahl der nicht zwischengespeicherten Treffer seit dem letzten Zurücksetzen. Auf der rechten Seite zeigt die Abbildung die aktuelle Anzahl der Treffer pro Sekunde an.
Verbindungen insgesamt
Der Wert "Total Connections" stellt die kumulative Anzahl der TCP-Verbindungen seit dem letzten Zurücksetzen dar. Die Zahl in der zweiten Spalte gibt die pro Sekunde hergestellten TCP-Verbindungen zum ADC an. Die Zahl in der rechten Spalte gibt die Anzahl der TCP-Verbindungen pro Sekunde an, die zu den Real-Servern hergestellt werden. Beispiel 6/8 Verbindungen/Sek. Im gezeigten Beispiel haben wir 6 TCP-Verbindungen pro Sekunde zum Virtual Service und 6 TCP-Verbindungen pro Sekunde zu den Real Servern.
Peak-Verbindungen
Der Spitzenwert "Connections" stellt die maximale Anzahl der TCP-Verbindungen zum ADC dar. Die Zahl in der Spalte ganz rechts zeigt die aktuelle Anzahl der aktiven TCP-Verbindungen an.

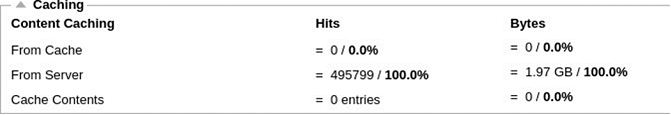

Caching
Wie Sie sich erinnern werden, ist der ADC sowohl mit Komprimierung als auch mit Zwischenspeicherung ausgestattet. Dieser Abschnitt zeigt die Gesamtstatistik in Bezug auf die Zwischenspeicherung, wenn sie auf einen Kanal angewendet wird. Wenn die Zwischenspeicherung nicht auf einen Kanal angewandt und korrekt konfiguriert wurde, sehen Sie 0 Cache-Inhalte.
Vom Cache
Treffer: Die erste Spalte gibt die Gesamtzahl der Transaktionen an, die seit dem letzten Zurücksetzen vom ADC-Cache bedient wurden. Es wird auch ein Prozentsatz der gesamten Transaktionen angegeben.
Bytes: Die zweite Spalte gibt die Gesamtdatenmenge in Kilobyte an, die aus dem ADC-Cache bedient wurde. Es wird auch ein Prozentsatz der Gesamtdaten angegeben.
Vom Server
Treffer: Spalte 1 gibt die Gesamtzahl der Transaktionen an, die von den Real-Servern seit dem letzten Zurücksetzen bedient wurden. Es wird auch ein Prozentsatz der Gesamttransaktionen angegeben.
Bytes: Die zweite Spalte gibt die Gesamtdatenmenge in Kilobytes an, die von den Real-Servern geliefert wurde. Es wird auch ein Prozentsatz der Gesamtdaten angegeben.
Cache-Inhalt
Treffer: Diese Zahl gibt die Gesamtzahl der im ADC-Cache enthaltenen Objekte an.
Bytes: Die erste Zahl gibt die Gesamtgröße der ADC-Cache-Objekte in Megabyte an. Es wird auch ein Prozentsatz der maximalen Cache-Größe angegeben.

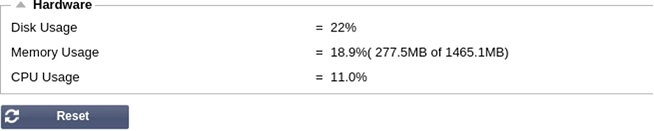

Hardware
Unabhängig davon, ob Sie den ADC in einer virtuellen Umgebung oder innerhalb von Hardware einsetzen, erhalten Sie in diesem Abschnitt wertvolle Informationen über die Leistung der Appliance.
Festplattenverwendung
Der in Spalte 2 angegebene Wert gibt den Prozentsatz des aktuell belegten Speicherplatzes an und enthält Informationen über Protokolldateien und Cache-Daten, die periodisch auf dem Speicher abgelegt werden.
Speicherbelegung
Die zweite Spalte gibt den Prozentsatz des aktuell verwendeten Speichers an. Die bedeutendere Zahl in Klammern ist die Gesamtmenge des dem ADC zugewiesenen Speichers. Es wird empfohlen, dass dem ADC mindestens 2 GB RAM zugewiesen werden.
CPU-Auslastung
Einer der angegebenen kritischen Werte ist der Prozentsatz der CPU, der aktuell von ADC verwendet wird. Es ist normal, dass dieser Wert schwankt.
