Die Seite "Ansicht > Status" zeigt den Live-Verkehr an, der für die von Ihnen definierten virtuellen Dienste durch den ADC läuft. Sie zeigt auch die Anzahl der Verbindungen und Daten zu jedem Real Server an, sodass Sie den Lastausgleich in Echtzeit erleben können.

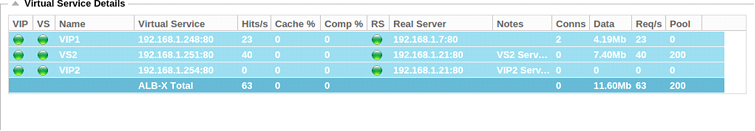

Virtueller Dienst Details
VIP-Spalte
Die Farbe der Leuchte zeigt den Zustand der virtuellen IP-Adresse an, die mit einem oder mehreren virtuellen Diensten verbunden ist.
Status
Beschreibung
l
Online
l
Failover-Standby. Dieser virtuelle Dienst ist hot-standby
l
Zeigt an, dass ein "Passiv" auf ein "Aktiv" wartet
l
Offline. Realserver sind nicht erreichbar, oder es sind keine Realserver aktiviert
l
Status finden
l
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
VS-Status-Spalte
Die Farbe der Leuchte zeigt den Zustand des virtuellen Dienstes an.
Status
Beschreibung
l
Online
l
Failover-Standby. Dieser virtuelle Dienst ist hot-standby
l
Zeigt an, dass ein "Passiv" auf ein "Aktiv" wartet
l
Dienst benötigt Aufmerksamkeit. Diese Statusanzeige kann daraus resultieren, dass ein Real Server eine Zustandsüberwachung nicht bestanden hat oder manuell auf Offline geändert wurde. Der Datenverkehr fließt weiterhin, jedoch mit reduzierter Real-Server-Kapazität.
l
Offline. Realserver sind nicht erreichbar, oder es sind keine Realserver aktiviert
l
Status finden
l
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
Name
Der Name des virtuellen Dienstes
Virtueller Dienst (VIP)
Die virtuelle IP-Adresse und der Port für den Dienst und die Adresse, die Benutzer oder Anwendungen verwenden werden.
Treffer/Sek.
Layer-7-Transaktionen pro Sekunde auf der Client-Seite.
Cache%
Die hier angegebene Zahl stellt den Prozentsatz der Objekte dar, die aus dem RAM-Cache des ADC bedient wurden.
Komprimierung%.
Diese Zahl stellt den Prozentsatz der Objekte dar, die zwischen dem Client und dem ADC komprimiert wurden.
RS-Status (Remote Server)
In der folgenden Tabelle ist die Bedeutung des Status der mit dem VIP verbundenen Real-Server aufgeführt.
Status
Beschreibung
l
Verbunden
l
Nicht überwacht
l
Ablassen oder Offline
l
Standby
l
Nicht angeschlossen
l
Status finden
l
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
Real Server
Die IP-Adresse und der Port des Real-Servers.
Hinweise
Dieser Wert kann eine beliebige hilfreiche Anmerkung sein, damit andere den Zweck des Eintrags verstehen.
Conns (Verbindungen)
Durch die Darstellung der Anzahl der Verbindungen zu jedem Real-Server können Sie den Lastausgleich in Aktion sehen. Sehr hilfreich, um zu überprüfen, ob Ihre Lastausgleichsrichtlinie korrekt funktioniert.
Daten
Der Wert in dieser Spalte zeigt die Datenmenge an, die an jeden Real-Server gesendet wird.
Req/Sec (Anfragen pro Sekunde)
Die Anzahl der Anfragen pro Sekunde, die an jeden Real-Server gesendet werden.
