Der Statistikbereich der ADC ist ein viel genutzter Bereich für Systemadministratoren, die sicherstellen wollen, dass die Leistung der ADC ihren Erwartungen entspricht.

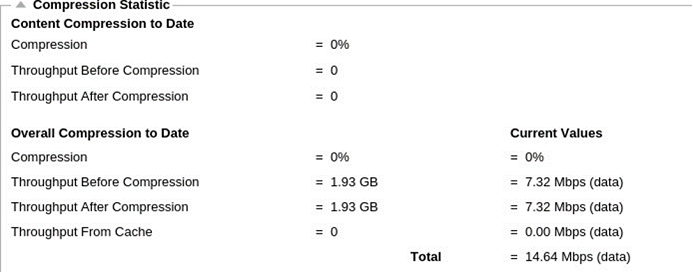

Komprimierung
Der ganze Zweck des ADC besteht darin, Daten zu überwachen und sie an Real-Server zu leiten, die für den Empfang konfiguriert sind. Die Komprimierungsfunktion ist im ADC vorgesehen, um die Leistung des ADC zu erhöhen. Es wird Zeiten geben, in denen Administratoren die Datenkomprimierungsinformationen des ADC testen und überprüfen möchten; diese Daten werden im Komprimierungs-Panel innerhalb der Statistik bereitgestellt.
Inhaltliche Komprimierung bis heute
Die in diesem Abschnitt gezeigten Daten beschreiben den Grad der Komprimierung, den der ADC bei komprimierbaren Inhalten erreicht. Ein Wert von 60-80% ist das, was wir als typisch bezeichnen würden
Gesamtkomprimierung bis heute
Die in diesem Abschnitt angegebenen Werte geben an, wie viel Komprimierung der ADC bei allen Inhalten erreicht hat. Ein typischer Prozentsatz hierfür hängt davon ab, wie viele vorkomprimierte Bilder in Ihren Diensten enthalten sind. Je größer die Anzahl der Bilder ist, desto kleiner ist wahrscheinlich der Gesamtkomprimierungsprozentsatz.
Gesamt Input/Output
Die Zahlen für den Gesamteingang/-ausgang stellen die Menge der Rohdaten dar, die in den ADC hinein und aus ihm heraus übertragen werden. Die Maßeinheit ändert sich mit zunehmender Größe von kbps über Mbps bis Gbps.
Treffer und Verbindungen
Der Abschnitt "Hits und Verbindungen" enthält die Gesamtstatistik für Hits und Transaktionen, die das ADC durchlaufen. Was bedeuten also Treffer und Verbindungen?
· Ein Hit ist definiert als eine Layer 7-Transaktion. Typischerweise für Webserver verwendet, ist dies eine GET-Anfrage für ein Objekt wie z. B. ein Bild.
· Eine Verbindung ist definiert als eine Layer 4 TCP-Verbindung. Über 1 TCP-Verbindung können viele Transaktionen stattfinden.
Gezählte Gesamttreffer
Die Zahlen in diesem Abschnitt zeigen die kumulative Anzahl der nicht zwischengespeicherten Treffer seit dem letzten Zurücksetzen. Auf der rechten Seite zeigt die Abbildung die aktuelle Anzahl von Treffern pro Sekunde an.
Total Verbindungen
Der Wert Total Connections stellt die kumulative Anzahl der TCP-Verbindungen seit dem letzten Zurücksetzen dar. Die Zahl in der zweiten Spalte gibt die TCP-Verbindungen an, die pro Sekunde zum ADC hergestellt werden. Die Zahl in der rechten Spalte gibt die Anzahl der TCP-Verbindungen pro Sekunde an, die zu den Real-Servern hergestellt werden. Beispiel 6/8 Verbindungen/Sek. Im gezeigten Beispiel haben wir 6 TCP-Verbindungen pro Sekunde zum virtuellen Dienst und 6 TCP-Verbindungen pro Sekunde zu den Real-Servern.
Peak-Verbindungen
Der Spitzenwert Verbindungen stellt die maximale Anzahl von TCP-Verbindungen dar, die zum ADC hergestellt wurden. Die Zahl in der Spalte ganz rechts zeigt die aktuelle Anzahl der aktiven TCP-Verbindungen an.

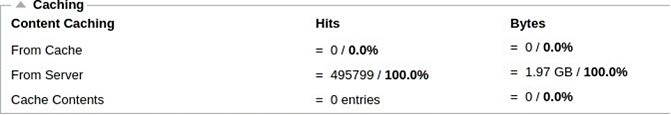

Caching
Wie Sie sich erinnern werden, ist der ADC sowohl mit Komprimierung als auch mit Caching ausgestattet. Dieser Abschnitt zeigt die Gesamtstatistik in Bezug auf die Zwischenspeicherung, wenn sie auf einen Kanal angewendet wird. Wenn die Zwischenspeicherung nicht auf einen Kanal angewandt und korrekt konfiguriert wurde, sehen Sie 0 Cache-Inhalte.
Aus dem Cache
Treffer: Die erste Spalte gibt die Gesamtzahl der Transaktionen an, die seit dem letzten Zurücksetzen vom ADC-Cache bedient wurden. Es wird auch ein Prozentsatz der gesamten Transaktionen angegeben.
Bytes: Die zweite Spalte gibt die Gesamtdatenmenge in Kilobytes an, die aus dem ADC-Cache bedient wurde. Es wird auch ein Prozentsatz der Gesamtdaten angegeben.
Vom Server
Treffer: Spalte 1 gibt die Gesamtzahl der Transaktionen an, die von den Real-Servern seit dem letzten Zurücksetzen bedient wurden. Es wird auch ein Prozentsatz der gesamten Transaktionen angegeben.
Bytes: Die zweite Spalte gibt die Gesamtdatenmenge in Kilobyte an, die von den Real-Servern geliefert wurde. Es wird auch ein Prozentsatz der Gesamtdaten angegeben.
Cache-Inhalt
Treffer: Diese Zahl gibt die Gesamtzahl der im ADC-Cache enthaltenen Objekte an.
Bytes: Die erste Zahl gibt die Gesamtgröße der ADC-Cache-Objekte in Megabyte an. Es wird auch ein Prozentsatz der maximalen Cache-Größe angegeben.

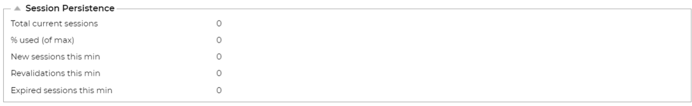

Session-Persistenz
Der Abschnitt Sitzungsaufrechterhaltung liefert Informationen für mehrere Parameter.
|
Feld
|
Beschreibung
|
|
Aktuelle Sitzungen insgesamt
|
Hier wird angezeigt, wie viele Persistenzsitzungen gerade laufen - minütlich aktualisiert
|
|
% Verwendet (von max)
|
Hier wird angezeigt, wie stark der gesamte für Sitzungsinformationen erlaubte Platz belegt ist
|
|
Neue Sitzung diese Minute
|
Dies zeigt innerhalb der letzten Minute an, wie viele neue Persistenzsitzungen hinzugefügt wurden
|
|
Revalidieren Sie dieses min
|
Dies zeigt innerhalb der letzten Minute an, wie viele bestehende Persistenz-Sitzungen durch mehr Verkehr neu validiert wurden
|
|
Abgelaufene Sitzungen in dieser Minute
|
Hier wird angezeigt, wie viele bestehende Persistenzsitzungen innerhalb der letzten Minute abgelaufen sind, weil innerhalb des Timeouts kein weiterer Datenverkehr stattfand
|
Hardware
Unabhängig davon, ob Sie den ADC in einer virtuellen Umgebung oder innerhalb von Hardware verwenden, erhalten Sie in diesem Abschnitt wertvolle Informationen über die Leistung der Appliance.
Festplattenverwendung
Der in Spalte 2 angegebene Wert gibt den Prozentsatz des aktuell belegten Speicherplatzes an und enthält Informationen über Protokolldateien und Cache-Daten, die periodisch auf dem Speicher abgelegt werden.
Speicherverwendung
Die zweite Spalte gibt den Prozentsatz des aktuell verwendeten Speichers an. Die bedeutendere Zahl in Klammern ist die Gesamtmenge des dem ADC zugewiesenen Speichers. Es wird empfohlen, dass dem ADC mindestens 2 GB RAM zugewiesen werden.
CPU-Auslastung
Einer der angegebenen kritischen Werte ist der Prozentsatz der CPU, der aktuell von ADC verwendet wird. Es ist normal, dass dieser Wert schwanken kann.
