Die Seite Ansicht > Status zeigt den Live-Verkehr an, der den ADC für die von Ihnen definierten virtuellen Dienste durchläuft. Sie zeigt auch die Anzahl der Verbindungen und Daten zu jedem Real Server, so dass Sie den Lastausgleich in Echtzeit erleben können.

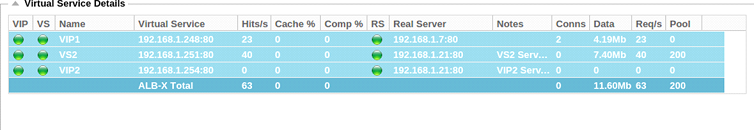

Details zum virtuellen Dienst
VIP-Spalte
Die Farbe der Leuchte zeigt den Zustand der virtuellen IP-Adresse an, die mit einem oder mehreren virtuellen Diensten verbunden ist.
|
Status
|
Beschreibung
|
|
l
|
Online
|
|
l
|
Failover-Standby. Dieser virtuelle Dienst ist hot-standby
|
|
l
|
Zeigt an, dass ein "Passiv" auf ein "Aktiv" wartet
|
|
l
|
Offline. Reale Server sind nicht erreichbar, oder es sind keine realen Server aktiviert
|
|
l
|
Status finden
|
|
l
|
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
|
VS-Status-Spalte
Die Farbe der Leuchte zeigt den Zustand des virtuellen Dienstes an.
|
Status
|
Beschreibung
|
|
l
|
Online
|
|
l
|
Failover-Standby. Dieser virtuelle Dienst ist hot-standby
|
|
l
|
Zeigt an, dass ein "Passiv" auf ein "Aktiv" wartet
|
|
l
|
Dienst benötigt Aufmerksamkeit. Diese Statusanzeige kann daraus resultieren, dass ein Real Server eine Zustandsüberwachung nicht bestanden hat oder manuell auf Offline geändert wurde. Der Datenverkehr fließt weiter, aber mit reduzierter Real-Server-Kapazität.
|
|
l
|
Offline. Reale Server sind nicht erreichbar, oder es sind keine realen Server aktiviert
|
|
l
|
Status finden
|
|
l
|
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
|
Name
Der Name des virtuellen Dienstes
Virtueller Dienst (VIP)
Die virtuelle IP-Adresse und der Port für den Dienst und die Adresse, die Benutzer oder Anwendungen verwenden werden.
Treffer/Sek.
Layer 7-Transaktionen pro Sekunde auf der Client-Seite.
Cache%
Die hier angegebene Zahl stellt den Prozentsatz der Objekte dar, die aus dem RAM-Cache des ADC bedient wurden.
Komprimierung%.
Diese Zahl stellt den Prozentsatz der Objekte dar, die zwischen dem Client und dem ADC komprimiert wurden.
RS-Status (Remote Server)
In der folgenden Tabelle ist die Bedeutung des Status der mit dem VIP verknüpften Real-Server aufgeführt.
|
Status
|
Beschreibung
|
|
l
|
Verbunden
|
|
l
|
Nicht überwacht
|
|
l
|
Ablassen oder Offline
|
|
l
|
Standby
|
|
l
|
Nicht verbunden
|
|
l
|
Status finden
|
|
l
|
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
|
Real Server
Die IP-Adresse und der Port des Real-Servers.
Anmerkungen
Dieser Wert kann jede hilfreiche Anmerkung sein, damit andere den Zweck des Eintrags verstehen.
Verbindungen (Connections)
Durch die Darstellung der Anzahl der Verbindungen zu jedem Real Server können Sie die Lastverteilung in Aktion sehen. Sehr hilfreich, um zu überprüfen, ob Ihre Lastausgleichsrichtlinie korrekt funktioniert.
Daten
Der Wert in dieser Spalte zeigt die Datenmenge an, die an jeden Real-Server gesendet wird.
Req/Sec (Anfragen pro Sekunde)
Die Anzahl der Anfragen pro Sekunde, die an jeden Real-Server gesendet werden.
