La pagina Sistema > Registrazione ti permette di impostare i livelli di registrazione W3C e di specificare il server remoto in cui i log saranno esportati automaticamente. La pagina è organizzata nelle quattro sezioni seguenti.
Dettagli di registrazione W3C
Abilitando la registrazione W3C, l'ADC inizierà a registrare un file di log compatibile W3C. Un log W3C è un log di accesso per server Web in cui vengono generati file di testo contenenti dati su ogni richiesta di accesso, tra cui l'indirizzo IP (Internet Protocol) di origine, la versione HTTP, il tipo di browser, la pagina di riferimento e l'orario. Il formato è stato sviluppato dal World Wide Web Consortium (W3C), un'organizzazione che promuove standard per l'evoluzione del Web. Il file è in testo ASCII, con colonne delimitate da spazi. Il file contiene linee di commento che iniziano con il carattere #. Una di queste linee di commento è una linea che indica i campi (fornendo i nomi delle colonne) in modo che i dati possano essere estratti. Ci sono file separati per i protocolli HTTP e FTP.
Livelli di registrazione W3C
Ci sono diversi livelli di registrazione disponibili, e a seconda del tipo di servizio, i dati forniti variano.
La tabella seguente descrive i livelli di registrazione per W3C HTTP.
|
Valore
|
Descrizione
|
|
Nessuno
|
La registrazione W3C è disattivata.
|
|
Breve
|
I campi presenti sono: #Campi: time c-ip c-port s-ip method uri x-c-version x-r-version sc-status cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x- round-trip-time cs(User-Agent) x-sc(Content-Type).
|
|
Completo
|
Questo è un formato più compatibile con i processori, con campi di data e ora separati. Vedi il riassunto dei campi qui sotto per informazioni sul significato dei campi. I campi presenti sono: #Campi: data ora c-ip c-port cs-username s-ip s-port cs-method cs-uri-stem cs-ur- -query sc-status cs(User-Agent) referer x-c-version x-r-version cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x-roun-trip-time x-sc(Content-Type).
|
|
Sito
|
Questo formato è molto simile a "Full" ma ha un campo aggiuntivo. Vedi il riassunto dei campi qui sotto per informazioni sul significato dei campi. I campi presenti sono: #Campi: data ora x-mil c-ip c-port cs-username s-ip s-port cs-host cs-method cs-uri-stem cs-ur--query sc-status cs(User-Agent) referer x-c-version x-r-version cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x-round--trip-time x-sc(Content-Type).
|
|
Diagnostica
|
Questo formato è pieno di ogni sorta di informazioni rilevanti per lo sviluppo e il personale di supporto. Vedi il riassunto dei campi qui sotto per informazioni sul significato dei campi. I campi presenti sono: campi: data ora c-ip c-port cs-username s-ip s-port x-xff x-xffcustom cs-host x-r-ip x-r-port cs-method cs-uri-stem cs-uri-query sc-status cs(User-Agent) referer x-c-version x-r-version cs-bytes sr-bytes rs-bytes sc-bytes x-percent time-taken x-round-trip-time x-trip-times(new,rcon,rqf,rql,tqf,tql,rsf,rsl,tsf,tsl,dis,log) x-closed-by x- compress-action x-sc(Content-Type) x-cache-action X-finish
|
La tabella seguente descrive i livelli di registrazione per W3C FTP.
|
Valore
|
Descrizione
|
|
Breve
|
Campi: data ora c-ip c-port s-ip s-port r-ip r-port cs-method cs-param sc-status sc-param sr-method sr-param rs-status rs-param
|
|
Completo
|
Campi: data ora c-ip c-port s-ip s-port r-ip r-port cs-method cs-param cs-bytes sc-status sc-param sc-bytes sr-method sr-param sr-bytes rs-status rs-param rs-bytes
|
|
Diagnostica
|
Campi: data ora c-ip c-port s-ip s-port r-ip r-port cs-method cs-param cs-bytes sc-status sc-param sc-bytes sr-method sr-param sr-bytes rs-status rs-param rs-bytes
|
Includere la registrazione W3C
Questa opzione permette di impostare quali informazioni ADC devono essere incluse nei log W3C.
|
Valore
|
Descrizione
|
|
Indirizzo di rete e porta del cliente
|
Il valore mostrato qui mostra l'effettivo indirizzo IP del client insieme alla porta.
|
|
Indirizzo di rete del cliente
|
Questa opzione includerà e mostrerà solo l'effettivo indirizzo IP del client.
|
|
Indirizzo e porta di inoltro
|
Questa opzione mostrerà i dettagli contenuti nell'intestazione XFF, inclusi l'indirizzo e la porta.
|
|
Indirizzo per l'inoltro
|
Questa opzione mostrerà i dettagli contenuti nell'intestazione XFF, incluso solo l'indirizzo.
|
Includi informazioni sulla sicurezza
Questo menu consiste in due opzioni:
|
Valore
|
Descrizione
|
|
Su
|
Questa impostazione è globale. Quando è impostata su on, il nome utente sarà aggiunto al log W3C quando qualsiasi servizio virtuale sta usando l'autenticazione e ha il log W3C abilitato.
|
|
Off
|
Questo disattiverà la capacità di registrare il nome utente nel registro W3C a livello globale.
|
Server Syslog

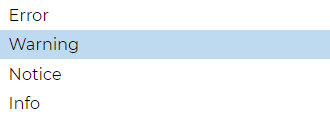

Questa sezione permette di impostare il livello di registrazione dei messaggi verso il server SYSLOG. Le opzioni disponibili sono le seguenti.
Server Syslog remoto
In questa sezione, è possibile configurare due server Syslog esterni per inviare tutti i log di sistema.
· Aggiungi l'indirizzo IP del tuo server Syslog
· Aggiungere la porta
· Scegliere se si desidera utilizzare TCP o UDP
· Spunta la casella di controllo Enabled per iniziare la registrazione
· Fare clic su Aggiorna

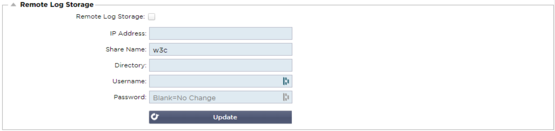

Memorizzazione remota del registro
Tutti i log del W3C sono memorizzati in forma compressa sull'ADC ogni ora. I file più vecchi vengono cancellati quando rimane il 30% dello spazio su disco. Se desideri esportarli su un server remoto per la conservazione, puoi configurarlo usando una condivisione SMB. Si prega di notare che il registro W3C non verrà trasferito alla posizione remota finché il file non sarà stato completato e compresso. Poiché i log vengono scritti ogni ora, questo potrebbe richiedere fino a due ore in un'appliance Virtual Machine e cinque ore per un'appliance hardware.
Includeremo un pulsante di prova nelle future versioni per fornire un feedback che le tue impostazioni siano corrette.
|
Col1
|
Col2
|
|
Memorizzazione remota del registro
|
Spunta la casella per abilitare la memorizzazione remota dei registri
|
|
Indirizzo IP
|
Specifica l'indirizzo IP del tuo server SMB. Questo dovrebbe essere in notazione decimale punteggiata. Esempio: 10.1.1.23
|
|
Condividi nome
|
Specificare il nome della condivisione sul server SMB. Esempio: w3c.
|
|
Directory
|
Specificare la directory sul server SMB. Esempio: /log.
|
|
Nome utente
|
Specificare il nome utente per la condivisione SMB.
|
|
Password
|
Specificare la password per la condivisione SMB
|
Riassunto del campo
|
Condizione
|
Descrizione
|
|
Data
|
Non localizzato = sempre YYYY-MM-DD (GMT/UTC)
|
|
Tempo
|
Non localizzato = HH:MM:SS o HH:MM:SS.ZZZ (GMT/UTC) * Nota: purtroppo questo ha due formati (Sito
|
|
|
non ha .ZZZ millisecondi)
|
|
x-mil
|
Solo formato sito = millisecondo della marca temporale
|
|
c-ip
|
IP del cliente come meglio può essere derivato dalla rete o dall'intestazione X-Forwarded-For
|
|
c-port
|
Porta del client come meglio può essere derivata dalla rete o dall'intestazione X-Forwarded-For
|
|
cs-username
|
Campo di richiesta del nome utente del cliente
|
|
s-ip
|
Porta di ascolto di ALB
|
|
s-port
|
VIP in ascolto di ALB
|
|
x-xff
|
Valore dell'intestazione X-Forwarded-For
|
|
x-xffcustom
|
Valore dell'intestazione di richiesta di tipo X-Forwarded-For con nome configurato
|
|
cs-host
|
Nome dell'host nella richiesta
|
|
x-r-ip
|
Indirizzo IP del Real Server utilizzato
|
|
x-r-port
|
Porta del server reale utilizzata
|
|
cs-method
|
Metodo di richiesta HTTP * eccetto formato Brief
|
|
metodo
|
Solo il formato breve usa questo nome per cs-method
|
|
cs-uri-stem
|
Percorso della risorsa richiesta * eccetto formato breve
|
|
cs-uri-query
|
Interrogazione per la risorsa richiesta * eccetto formato breve
|
|
uri
|
* il formato breve registra un percorso combinato e una stringa di interrogazione
|
|
sc-status
|
Codice di risposta HTTP
|
|
cs(User-Agent)
|
Stringa User-Agent del browser (come inviata dal client)
|
|
referer
|
Pagina di riferimento (come inviata dal cliente)
|
|
x-c-version
|
Richiesta del cliente versione HTTP
|
|
x-r-version
|
Risposta del server al contenuto Versione HTTP
|
|
cs-bytes
|
Bytes dal cliente, nella richiesta
|
|
sr-bytes
|
Bytes inoltrati al Real Server, nella richiesta
|
|
rs-bytes
|
Bytes dal Real Server, nella risposta
|
|
sc-bytes
|
Bytes inviati al client, nella risposta
|
|
x-percentuale
|
Percentuale di compressione * = 100 * ( 1 - output / input) comprese le intestazioni
|
|
tempo preso
|
Quanto tempo ha impiegato il Real Server in secondi
|
|
x-trip-times nuovo
pcon
|
millisecondo dalla connessione alla pubblicazione nella "lista dei nuovi arrivati".
millisecondo dalla connessione al posizionamento della connessione al Real Server
|
|
acon
|
millisecondo dalla connessione al termine del posizionamento della connessione al Real Server
|
|
rcon
|
millisecondo dalla connessione all'instaurazione della connessione con il server reale
|
|
rqf
|
millisecondo dalla connessione alla ricezione del primo byte di richiesta dal client
|
|
rql
|
millisecondo dalla connessione alla ricezione dell'ultimo byte di richiesta dal client
|
|
tqf
|
millisecondo dalla connessione all'invio del primo byte di richiesta al Real Server
|
|
tql
|
millisecondo dalla connessione all'invio dell'ultimo byte di richiesta al Real Server
|
|
rsf
|
millisecondo dalla connessione alla ricezione del primo byte di risposta dal Real Server
|
|
rsl
|
millisecondo dalla connessione alla ricezione dell'ultimo byte di risposta dal Real Server
|
|
tsf
|
millisecondo dalla connessione all'invio del primo byte di risposta al client
|
|
tsl
|
millisecondo dalla connessione all'invio dell'ultimo byte di risposta al client
|
|
dis
|
millisecondo dalla connessione alla disconnessione (entrambi i lati - l'ultimo a disconnettersi)
|
|
log
|
millisecondo dalla connessione a questo record di log di solito seguito da (Politica di bilanciamento del carico e ragionamento)
|
|
x-round-trip-time
|
Quanto tempo ha impiegato ALB in secondi
|
|
x-closed-by
|
Quale azione ha causato la chiusura (o l'apertura) della connessione
|
|
x-compress-action
|
Come la compressione è stata effettuata o impedita
|
|
x-sc(Content-Type)
|
Content-Type della risposta
|
|
x-cache-action
|
Come il caching ha risposto, o è stato impedito
|
|
x-finish
|
Trigger che ha causato questa riga di log
|
Cancellare i file di registro
Questa funzione permette di cancellare i file di log dall'ADC. Puoi selezionare il tipo di log che vuoi cancellare dal menu a tendina e poi cliccare sul pulsante Clear.
