Rete

La sezione Network all'interno della Library permette la configurazione delle interfacce di rete dell'ADC e il loro comportamento.

Impostazione di base

Nome ALB

Specifica un nome per la tua appliance ADC. Nota che questo non può essere cambiato se c'è più di un membro nel cluster. Vedi la sezione sul clustering.

Gateway IPv4

Specifica l'indirizzo IPv4 Gateway. Questo indirizzo dovrà essere nella stessa subnet di un adattatore esistente. Se aggiungi il Gateway in modo errato, vedrai una croce bianca in un cerchio rosso. Quando aggiungi un gateway corretto, vedrai un banner verde di successo in fondo alla pagina e un segno di spunta bianco in un cerchio verde accanto all'indirizzo IP.

Gateway IPv6

Specifica l'indirizzo IPv6 Gateway. Questo indirizzo dovrà essere nella stessa subnet di un adattatore esistente. Se aggiungi il Gateway in modo errato, vedrai una croce bianca in un cerchio rosso. Quando aggiungi un gateway corretto, vedrai un banner verde di successo in fondo alla pagina e un segno di spunta bianco in un cerchio verde accanto all'indirizzo IP.

Server DNS 1 & Server DNS 2

Aggiungete l'indirizzo IPv4 del vostro primo e secondo server DNS (opzionale).

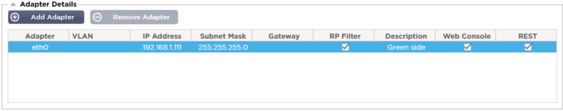

Dettagli dell'adattatore

Questa sezione del pannello Network mostra le interfacce di rete che sono installate nella tua appliance ADC. Puoi aggiungere e rimuovere adattatori secondo necessità.

Colonna	Descrizione
Adattatore	Questa colonna mostra gli adattatori fisici installati sul tuo apparecchio. Scegli un adattatore dalla lista degli adattatori disponibili facendo clic su di esso - un doppio clic metterà la riga dell'elenco in modalità di modifica.
VLAN	Fai doppio clic per aggiungere l'ID VLAN per l'adattatore. Una VLAN è una Virtual Local Area Network che crea un dominio di trasmissione distinto. Una VLAN ha gli stessi attributi di una LAN fisica, ma permette alle stazioni finali di essere raggruppate più facilmente se non sono sullo stesso switch di rete
Indirizzo IP	Doppio clic per aggiungere l'indirizzo IP associato all'interfaccia dell'adattatore. Puoi aggiungere più indirizzi IP alla stessa interfaccia. Questo dovrebbe essere un numero IPv4 a 32 bit in notazione decimale punteggiata. Esempio 192.168.101.2
Maschera di sottorete	Doppio clic per aggiungere la subnet mask assegnata all'interfaccia dell'adattatore. Questo dovrebbe essere un numero IPv4 a 32 bit in notazione decimale punteggiata. Esempio 255.255.255.0
Gateway	Aggiungere un gateway per l'interfaccia. Quando questo viene aggiunto, l'ADC imposterà una semplice politica che permetterà alle connessioni iniziate da questa interfaccia di essere restituite attraverso questa interfaccia al router gateway specificato. Questo permette all'ADC di essere installato in ambienti di rete più complessi senza il problema di configurare manualmente un routing complesso basato su criteri.
Descrizione	Fate doppio clic per aggiungere una descrizione per il vostro adattatore. Esempio di interfaccia pubblica. Nota: L'ADC nominerà automaticamente la prima interfaccia Lato Verde, la seconda interfaccia Lato Rosso e la terza interfaccia Lato 3 ecc. Sentitevi liberi di cambiare queste convenzioni di denominazione a vostra scelta.
Console web	Fai doppio clic sulla colonna e spunta la casella per assegnare l'interfaccia come indirizzo di gestione per la Graphical User Interface Web Console. Fai molta attenzione quando cambi l'interfaccia su cui ascolterà la console web. Dovrai avere il corretto routing impostato o essere nella stessa subnet della nuova interfaccia per raggiungere la Console Web dopo il cambiamento. L'unico modo per cambiarla di nuovo è accedere alla linea di comando ed emettere il comando set greenside. Questo cancellerà tutte le interfacce tranne eth0.

Interfacce

La sezione Interfacce all'interno del pannello Rete permette la configurazione di alcuni elementi relativi all'interfaccia di rete. Puoi anche rimuovere un'interfaccia di rete dall'elenco facendo clic sul pulsante Remove. Quando usi un dispositivo virtuale, le interfacce che vedi qui sono limitate dal framework di virtualizzazione sottostante.

Colonna

Descrizione

Tipo ETH

Questo valore indica il riferimento interno del sistema operativo all'interfaccia di rete. Questo campo non può essere personalizzato. I valori iniziano con ETH0 e continuano in sequenza a seconda del numero di interfacce di rete.

Stato

Questa indicazione grafica mostra lo stato attuale dell'interfaccia di rete. Uno stato verde mostra che l'interfaccia è connessa e attiva. Altri indicatori di stato sono mostrati di seguito.

	Adattatore UP
	Adattatore giù
	Adattatore scollegato
	Adattatore mancante

Velocità

Per default, questo valore è impostato per auto-negoziare la velocità. Ma puoi cambiare la velocità di rete dell'interfaccia con qualsiasi valore disponibile nel menu a tendina (10/100/1000/AUTO).

Duplex

Il valore di questo campo è personalizzabile, e si può scegliere tra Auto (default), Full-Duplex e Half-Duplex.

Incollaggio

Puoi scegliere uno dei tipi di legame che hai definito. Vedi la sezione sui legami per maggiori dettagli.

Incollaggio

Molti nomi sono usati per denominare il bonding dell'interfaccia di rete: Port Trunking, Channel Bonding, Link Aggregation, NIC teaming e altri. Il bonding combina o aggrega più connessioni di rete in un'unica interfaccia a canale vincolato. Il bonding permette a due o più interfacce di rete di agire come una sola, aumentare il throughput e fornire ridondanza o failover.

Il kernel dell'ADC ha un driver Bonding integrato per aggregare più interfacce di rete fisiche in una singola interfaccia logica (per esempio, aggregando eth0 e eth1 in bond0). Per ogni interfaccia bondata, puoi definire la modalità e le opzioni di monitoraggio del collegamento. Ci sono sette diverse opzioni di modalità, ognuna delle quali fornisce specifiche caratteristiche di bilanciamento del carico e tolleranza agli errori. Queste sono mostrate nell'immagine qui sotto.

Nota: Il bonding può essere configurato solo per le appliance ADC basate su hardware.

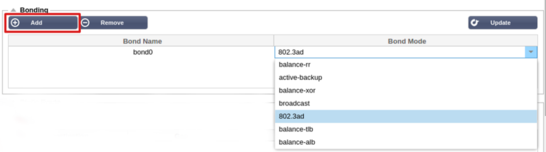

Creare un profilo di legame

· Cliccare su Aggiungi per aggiungere un nuovo legame

· Fornire un nome per la configurazione del bonding

· Scegliere quale modalità di incollaggio si desidera utilizzare

Poi dalla sezione Interfacce, seleziona la modalità di collegamento che vuoi usare dal campo a discesa Collegamento per l'interfaccia di rete.

Nell'esempio qui sotto, eth0, eth1 e eth2 sono ora parte di bond0. Mentre Eth0 rimane da sola come interfaccia di gestione.

Modalità di legame

Modalità di legame	Descrizione
equilibrio-rr:	I pacchetti sono trasmessi/ricevuti in modo sequenziale attraverso ogni interfaccia uno per uno.
backup attivo:	In questa modalità, un'interfaccia sarà attiva e la seconda interfaccia sarà in standby. Questa interfaccia secondaria diventa attiva solo se la connessione attiva sulla prima interfaccia fallisce.
equilibrio-xor:	Trasmette in base all'indirizzo MAC sorgente XOR'd con l'indirizzo MAC destinazione. Questa opzione seleziona lo stesso slave per ogni indirizzo MAC di destinazione.
trasmissione:	Questa modalità trasmetterà tutti i dati su tutte le interfacce slave.
802.3ad:	Crea gruppi di aggregazione che condividono le stesse impostazioni di velocità e duplex e utilizza tutti gli slave nell'aggregatore attivo seguendo la specifica 802.3ad.
equilibrio-tlb:	La modalità bonding di bilanciamento del carico di trasmissione adattivo: Fornisce il channel bonding che non richiede alcun supporto speciale per lo switch. Il traffico in uscita è distribuito secondo il carico corrente (calcolato rispetto alla velocità) su ogni slave. Lo slave corrente riceve il traffico in entrata. Se lo slave ricevente fallisce, un altro slave prende l'indirizzo MAC dello slave ricevente fallito.
equilibrio-alb:	La modalità bonding Adaptive load balancing: include anche balance-tlb più receive load balancing (rlb) per il traffico IPV4 e non richiede alcun supporto speciale dello switch. Il bilanciamento del carico di ricezione è ottenuto tramite la negoziazione ARP. Il driver di bonding intercetta le risposte ARP inviate dal sistema locale in uscita e sovrascrive l'indirizzo hardware sorgente con l'indirizzo hardware unico di uno degli slave nel bond, in modo tale che diversi peer utilizzino diversi indirizzi hardware per il server.

Rotta statica

Ci saranno momenti in cui avrai bisogno di creare rotte statiche per specifiche sottoreti all'interno della tua rete. L'ADC ti dà la possibilità di fare questo usando il modulo Static Routes.

Aggiungere una rotta statica

· Fare clic sul pulsante Aggiungi rotta

· Compila il campo usando i dettagli nella tabella sottostante come guida.

· Clicca il pulsante Update quando hai finito.

Campo	Descrizione
Destinazione	Inserite l'indirizzo di rete di destinazione in notazione decimale punteggiata. Esempio 123.123.123.5
Gateway	Inserite l'indirizzo IPv4 del gateway in notazione decimale punteggiata. Esempio 10.4.8.1
Maschera	Inserite la subnet mask di destinazione in notazione decimale punteggiata. Esempio 255.255.255.0
Adattatore	Inserite l'adattatore su cui il gateway può essere raggiunto. Esempio eth1.
Attivo	Una casella verde indica che il gateway può essere raggiunto. Una croce rossa indicherà che il gateway non può essere raggiunto su quell'interfaccia. Assicurati di aver impostato un'interfaccia e un indirizzo IP sulla stessa rete del gateway

Dettagli delle rotte statiche

Questa sezione fornisce informazioni su tutte le rotte configurate sull'ADC.

Impostazioni di rete avanzate

Cos'è Nagle?

L'algoritmo di Nagle migliora l'efficienza delle reti TCP/IP riducendo il numero di pacchetti che devono essere inviati sulla rete. Vedere l'articolo di Wikipedia su Nagle

Server Nagle

Spunta questa casella per abilitare l'impostazione Server Nagle. Il Server Nagle è un mezzo per migliorare l'efficienza delle reti TCP/IP riducendo il numero di pacchetti che devono essere inviati sulla rete. Questa impostazione è applicata al lato server della transazione. È necessario prestare attenzione alle impostazioni del server poiché Nagle e ACK ritardati possono avere un forte impatto sulle prestazioni.

Cliente Nagle

Spuntare la casella per attivare l'impostazione Client Nagle. Come sopra, ma applicata al lato cliente della transazione.

SNAT

SNAT sta per Source Network Address Translation, e diversi venditori hanno leggere variazioni nell'implementazione di SNAT. Una semplice spiegazione di EdgeADC SNAT sarebbe la seguente.

In circostanze normali, le richieste in entrata sarebbero dirette al VIP che vedrebbe l'IP di origine della richiesta. Così, per esempio, se un endpoint del browser avesse un indirizzo IP di 81.71.61.51, questo sarebbe visibile al VIP.

Quando SNAT è in vigore, l'IP di origine originale della richiesta sarà nascosto al VIP, e invece, vedrà l'indirizzo IP come fornito nella regola SNAT. Così, SNAT può essere utilizzato in modalità di bilanciamento del carico Layer 4 e Layer 7.

Campo	Descrizione
Fonte IP	L'indirizzo IP sorgente è opzionale, e può essere sia un indirizzo IP di rete (con /mask) che un indirizzo IP semplice. La maschera può essere sia una maschera di rete che un semplice numero, specificando il numero di 1 a sinistra della maschera di rete. Così, una maschera di /24 è equivalente a 255.255.255.0.
IP di destinazione	L'indirizzo IP di destinazione è opzionale, e può essere un indirizzo IP di rete (con /mask) o un indirizzo IP semplice. La maschera può essere sia una maschera di rete che un semplice numero, specificando il numero di 1 a sinistra della maschera di rete. Così, una maschera di /24 è equivalente a 255.255.255.0.
Fonte Porta	La porta di origine è opzionale, può essere un singolo numero, nel qual caso specifica solo quella porta, o può includere due punti, che specifica un intervallo di porte. Esempi: 80 o 5900:5905.
Porta di destinazione	La porta di destinazione è opzionale, può essere un numero singolo, nel qual caso specifica solo quella porta, o può includere due punti, che specifica un intervallo di porte. Esempi: 80 o 5900:5905.
Protocollo	Potete scegliere se usare SNAT su un solo protocollo o su tutti i protocolli. Suggeriamo di essere specifici per essere più precisi.
Da SNAT a IP	SNAT to IP è un indirizzo IP obbligatorio o un intervallo di indirizzi IP. Esempi: 10.0.0.1 o 10.0.0.1-10.0.0.3.
SNAT a Porta	Lo SNAT to Port è opzionale, può essere un numero singolo, nel qual caso specifica solo quella porta, o può includere un trattino, che specifica un intervallo di porte. Esempi: 80 o 5900-5905.
Note	Usalo per mettere un nome amichevole per ricordarti perché le regole esistono. Questo è anche utile per il debug nel Syslog.
