La sezione Statistiche dell'ADC è un'area molto usata dagli amministratori di sistema che vogliono assicurarsi che le prestazioni dell'ADC siano all'altezza delle loro aspettative.

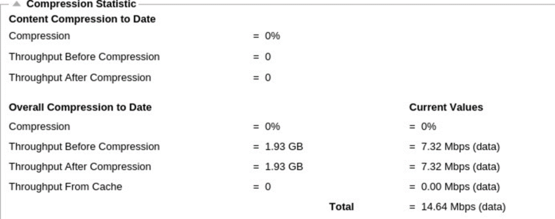

Compressione
L'intero scopo dell'ADC è quello di monitorare i dati e indirizzarli ai Real Server configurati per riceverli. La funzione di compressione è fornita nell'ADC per aumentare le prestazioni dell'ADC. Ci saranno momenti in cui gli amministratori vorranno testare e controllare le informazioni sulla compressione dei dati dell'ADC; questi dati sono forniti dal pannello Compressione all'interno di Statistiche.
Compressione dei contenuti fino ad oggi
I dati mostrati in questa sezione dettagliano il livello di compressione raggiunto dall'ADC sul contenuto comprimibile. Un valore del 60-80% è quello che definiremmo tipico

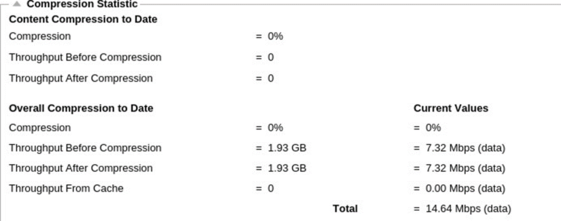

Compressione complessiva fino ad oggi
I valori forniti in questa sezione riportano quanta compressione l'ADC ha raggiunto su tutti i contenuti. Una percentuale tipica per questo dipende da quante immagini precompresse sono contenute nei tuoi servizi. Maggiore è il numero di immagini, minore sarà probabilmente la percentuale di compressione complessiva.
Ingresso/uscita totale
Le cifre Total Input/Output rappresentano la quantità di dati grezzi attraversati dentro e fuori l'ADC. L'unità di misura cambia man mano che la dimensione cresce da kbps a Mbps a Gbps.
Colpi e collegamenti
La sezione Hits and Connections contiene le statistiche complessive per gli hit e le transazioni che passano attraverso l'ADC. Che cosa significano quindi gli hit e le connessioni?
· Un Hit è definito come una transazione di livello 7. Tipicamente usata per i server web, questa è una richiesta GET per un oggetto come un'immagine.
· Una connessione è definita come una connessione TCP di livello 4. Molte transazioni possono avvenire su 1 connessione TCP.
Colpi complessivi contati
Le cifre all'interno di questa sezione mostrano il numero cumulativo di hit non in cache dall'ultimo reset. Sul lato destro, la figura mostrerà il numero attuale di hit al secondo.
Connessioni totali
Il valore Total Connections rappresenta il numero cumulativo di connessioni TCP dall'ultimo reset. Il numero nella seconda colonna indica le connessioni TCP fatte al secondo verso l'ADC. Il numero nella colonna di destra è il numero di connessioni TCP al secondo effettuate verso i Real Server. Esempio 6/8 connessioni/sec. Abbiamo 6 connessioni TCP al secondo verso il servizio virtuale e 6 connessioni TCP al secondo verso i Real Server nell'esempio mostrato.
Connessioni di picco
Il valore di picco Connections rappresenta il numero massimo di connessioni TCP fatte all'ADC. Il numero sulla colonna più a destra indica il numero attuale di connessioni TCP attive.
Caching
Come ricorderai, l'ADC è dotato sia di compressione che di caching. Questa sezione mostra le statistiche complessive relative al caching quando è applicato a un canale. Se il caching non è stato applicato a un canale e configurato correttamente, vedrai 0 contenuti della cache.
Dalla cache
Colpi: La prima colonna dà il numero totale di transazioni servite dalla cache ADC dall'ultimo reset. Viene anche fornita una percentuale delle transazioni totali.
Bytes: La seconda colonna dà la quantità totale di dati in Kilobyte serviti dalla cache ADC. Viene anche fornita una percentuale dei dati totali.
Dal server
Colpi: La colonna 1 fornisce il numero totale di transazioni servite dai Real Server dall'ultimo reset. Viene anche fornita una percentuale delle transazioni totali.
Bytes: La seconda colonna fornisce la quantità totale di dati in Kilobyte serviti dai Real Server. Viene anche fornita una percentuale dei dati totali.
Contenuto della cache
Hits: Questo numero dà il numero totale di oggetti contenuti nella cache ADC.
Bytes: Il primo numero dà la dimensione complessiva in Megabyte degli oggetti della cache ADC. Viene anche fornita una percentuale della dimensione massima della cache.

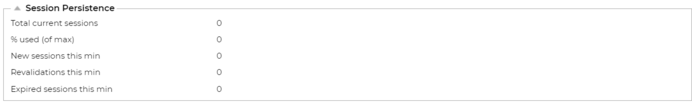

Persistenza della sessione
La sezione Session Persistence fornisce informazioni per diversi parametri.
|
Campo
|
Descrizione
|
|
Totale sessioni attuali
|
Questo mostra quante sessioni di persistenza sono in corso - aggiornate ogni minuto
|
|
% Usato (di max)
|
Questo mostra quanto è utilizzato lo spazio totale consentito per le informazioni di sessione
|
|
Nuova sessione questo min
|
Questo mostra, nell'ultimo minuto, quante nuove sessioni di persistenza sono state aggiunte
|
|
Convalidare questo min
|
Questo mostra, nell'ultimo minuto, quante sessioni di persistenza esistenti sono state riconvalidate da più traffico
|
|
Sessioni scadute questo min
|
Questo mostra, nell'ultimo minuto, quante sessioni di persistenza esistenti sono scadute a causa dell'assenza di ulteriore traffico entro il timeout
|

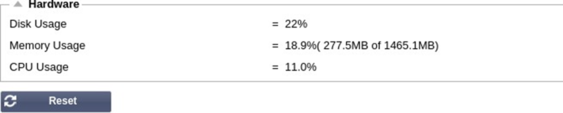

Hardware
Sia che tu stia usando l'ADC in un ambiente virtuale o all'interno dell'hardware, questa sezione ti fornirà informazioni preziose sulle prestazioni dell'apparecchio.
Uso del disco
Il valore fornito nella colonna 2 dà la percentuale di spazio su disco attualmente utilizzato e include informazioni sui file di log e sui dati di cache, che vengono periodicamente memorizzati sullo storage.
Uso della memoria
La seconda colonna dà la percentuale di memoria attualmente utilizzata. Il numero più significativo tra parentesi è la quantità totale di memoria assegnata all'ADC. Si raccomanda di assegnare all'ADC un minimo di 2GB di RAM.
Uso della CPU
Uno dei valori critici forniti è la percentuale di CPU attualmente utilizzata da ADC. È naturale che questa fluttui.
