La pagina View > Status mostra il traffico live che attraversa l'ADC per i servizi virtuali che hai definito. Mostra anche il numero di connessioni e dati per ogni Real Server in modo da poter sperimentare il bilanciamento del carico in tempo reale.

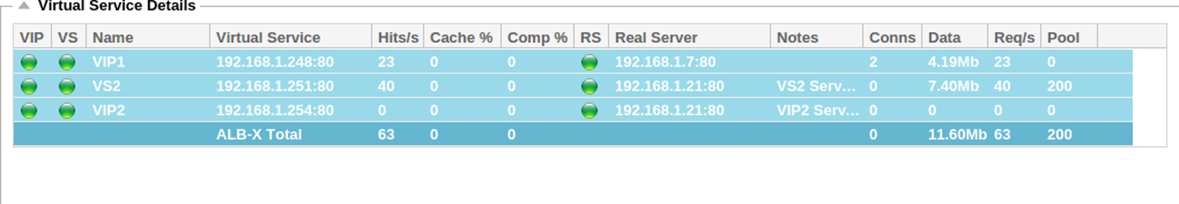

Dettagli del servizio virtuale
Colonna VIP
Il colore della luce indica lo stato dell'indirizzo IP virtuale associato a uno o più servizi virtuali.
Stato
Descrizione
l
Online
l
Failover-Standby. Questo servizio virtuale è hot-standby
l
Indica che un "passivo" sta aspettando un "attivo".
l
Offline. I server reali non sono raggiungibili, o nessun server reale è abilitato
l
Trovare lo stato
l
IP virtuali non concessi in licenza o concessi in licenza superati
Colonna di stato VS
Il colore della luce indica lo stato del servizio virtuale.
Stato
Descrizione
l
Online
l
Failover-Standby. Questo servizio virtuale è hot-standby
l
Indica che un "passivo" sta aspettando un "attivo".
l
Il servizio ha bisogno di attenzione. Questa indicazione di stato può derivare da un Real Server che fallisce un controllo di salute o è stato cambiato manualmente in Offline. Il traffico continuerà a fluire ma con una capacità ridotta del Real Server.
l
Offline. I server reali non sono raggiungibili, o nessun server reale è abilitato
l
Trovare lo stato
l
IP virtuali non concessi in licenza o concessi in licenza superati
Nome
Il nome del servizio virtuale
Servizio virtuale (VIP)
L'indirizzo IP virtuale e la porta per il servizio e l'indirizzo che gli utenti o le applicazioni useranno.
Colpo/Sec
Layer 7 transazioni al secondo sul lato client.
Cache%
La cifra fornita qui rappresenta la percentuale di oggetti che sono stati serviti dalla cache RAM dell'ADC.
Compressione
Questa cifra rappresenta la percentuale di oggetti che sono stati compressi tra il client e l'ADC.
Stato RS (Server remoto)
La tabella seguente illustra il significato dello stato dei Real Server collegati al VIP.
Stato
Descrizione
l
Collegato
l
Non monitorato
l
Scarico o Offline
l
Standby
l
Non collegato
l
Trovare lo stato
l
IP virtuali non concessi in licenza o concessi in licenza superati
Server reale
L'indirizzo IP e la porta del Real Server.
Note
Questo valore può essere qualsiasi nota utile per far capire agli altri lo scopo della voce.
Conns (Connessioni)
Rappresentare il numero di connessioni ad ogni Real Server ti permette di vedere il bilanciamento del carico in azione. Molto utile per verificare che la tua politica di bilanciamento del carico funzioni correttamente.
Dati
Il valore in questa colonna mostra la quantità di dati inviati a ciascun Real Server.
Req/Sec (richieste al secondo)
Il numero di richieste al secondo inviate ad ogni Real Server.
