ゲートウェイモードでは、すべてのトラフィックをADCを介してルーティングすることができます。これにより、コンテンツサーバーから発信されたトラフィックは、ADC本体のインターフェイスを介して他のネットワークにルーティングされます。本機をコンテンツサーバーのゲートウェイ機器として使用する場合は、マルチインターフェースモードでの運用時に使用してください。
その仕組み
· クライアントは、jetNEXUS ALB-Xにリクエストを送信します。
· edgeNEXUSにリクエストが届く
· コンテンツサーバへのリクエスト送信
· edgeNEXUSに送信されたレスポンス
· ADCはレスポンスをクライアントにルーティングする
必要なコンテンツサーバの構成
· シングルアームモード - 1つのインターフェースを使用しますが、サービスVIPとリアルサーバーは異なるサブネット上にある必要があります。
· デュアルアームモード - 2つのインターフェースを利用しますが、サービスVIPとリアルサーバーは異なるサブネット上にある必要があります。
· シングルアーム、デュアルアームのいずれの場合も、リアルサーバーのデフォルトゲートウェイを、関連するサブネット上のADCインターフェースアドレスに設定する必要があります。

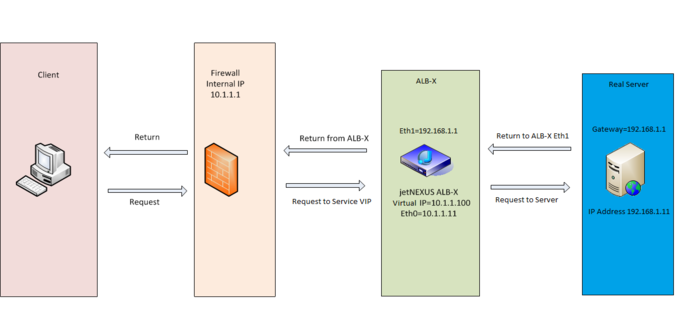

シングルアームの例
デュアルアームの例
