Der Statistikbereich der ADC ist ein viel genutzter Bereich für Systemadministratoren, die sicherstellen wollen, dass die Leistung der ADC ihren Erwartungen entspricht.

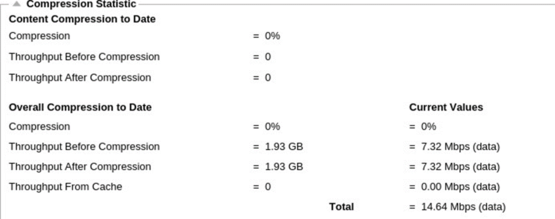

Komprimierung
Die Aufgabe des ADC besteht darin, Daten zu überwachen und sie an die für den Empfang konfigurierten Real-Server weiterzuleiten. Die Komprimierungsfunktion wird im ADC bereitgestellt, um die Leistung des ADC zu erhöhen. Es gibt Zeiten, in denen Administratoren die Datenkomprimierungsinformationen des ADC testen und überprüfen möchten; diese Daten werden über das Komprimierungs-Panel in der Statistik bereitgestellt.
Inhaltliche Kompression bis heute
Die in diesem Abschnitt aufgeführten Daten geben Aufschluss über den Grad der Komprimierung, den die ADC bei komprimierbaren Inhalten erreicht. Ein Wert von 60-80 % ist das, was wir als typisch bezeichnen würden

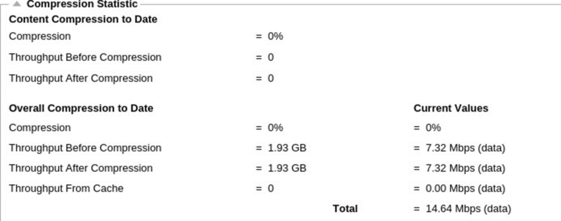

Gesamtkomprimierung bis heute
Die in diesem Abschnitt angegebenen Werte geben an, wie stark die ADC den gesamten Inhalt komprimiert hat. Ein typischer Prozentsatz hierfür hängt davon ab, wie viele vorkomprimierte Bilder in Ihren Diensten enthalten sind. Je höher die Anzahl der Bilder ist, desto geringer ist wahrscheinlich der Gesamtkomprimierungsprozentsatz.
Input/Output insgesamt
Die Gesamteingangs-/Ausgangszahlen stellen die Menge der Rohdaten dar, die in den ADC ein- und aus ihm herausgeführt werden. Die Maßeinheit ändert sich mit zunehmender Größe von kbps über Mbps bis Gbps.
Treffer und Verbindungen
Der Abschnitt Treffer und Verbindungen enthält die Gesamtstatistiken für Treffer und Transaktionen, die die ADC durchlaufen. Was bedeuten also Treffer und Verbindungen?
· Ein Hit ist definiert als eine Schicht-7-Transaktion. In der Regel wird dies bei Webservern als GET-Anfrage für ein Objekt wie ein Bild verwendet.
· Eine Verbindung ist definiert als eine Schicht-4-TCP-Verbindung. Über eine TCP-Verbindung können viele Transaktionen stattfinden.
Gezählte Gesamttreffer
Die Zahlen in diesem Abschnitt zeigen die kumulative Anzahl der nicht zwischengespeicherten Treffer seit dem letzten Zurücksetzen. Auf der rechten Seite wird die aktuelle Anzahl der Treffer pro Sekunde angezeigt.
Verbindungen insgesamt
Der Wert Total Connections stellt die kumulative Anzahl der TCP-Verbindungen seit dem letzten Reset dar. Die Zahl in der zweiten Spalte gibt die TCP-Verbindungen an, die pro Sekunde zum ADC aufgebaut werden. Die Zahl in der rechten Spalte ist die Anzahl der TCP-Verbindungen pro Sekunde zu den Real Servern. Beispiel 6/8 Verbindungen/Sek. In dem gezeigten Beispiel bestehen 6 TCP-Verbindungen pro Sekunde zum virtuellen Dienst und 6 TCP-Verbindungen pro Sekunde zu den realen Servern.
Peak-Verbindungen
Der Spitzenwert "Connections" gibt die maximale Anzahl der TCP-Verbindungen zum ADC an. Die Zahl in der Spalte ganz rechts zeigt die aktuelle Anzahl der aktiven TCP-Verbindungen an.
Caching
Wie Sie sich erinnern werden, ist die ADC sowohl mit Komprimierung als auch mit Caching ausgestattet. Dieser Abschnitt zeigt die Gesamtstatistiken in Bezug auf die Zwischenspeicherung, wenn diese auf einen Kanal angewendet wird. Wenn die Zwischenspeicherung nicht auf einen Kanal angewandt und korrekt konfiguriert wurde, werden 0 Zwischenspeicherinhalte angezeigt.
Aus dem Cache
Treffer: Die erste Spalte gibt die Gesamtzahl der Transaktionen an, die seit dem letzten Zurücksetzen aus dem ADC-Cache bedient wurden. Außerdem wird ein Prozentsatz der Gesamttransaktionen angegeben.
Bytes: Die zweite Spalte gibt die Gesamtdatenmenge in Kilobyte an, die aus dem ADC-Cache bedient wurde. Es wird auch ein Prozentsatz der Gesamtdaten angegeben.
Vom Server
Treffer: Spalte 1 gibt die Gesamtzahl der Transaktionen an, die seit dem letzten Zurücksetzen von den Real-Servern bedient wurden. Ein Prozentsatz der Gesamttransaktionen wird ebenfalls angegeben.
Bytes: Die zweite Spalte gibt die Gesamtdatenmenge in Kilobytes an, die von den Real-Servern geliefert wurde. Außerdem wird ein Prozentsatz der Gesamtdatenmenge angegeben.
Cache-Inhalt
Treffer: Diese Zahl gibt die Gesamtzahl der im ADC-Cache enthaltenen Objekte an.
Bytes: Die erste Zahl gibt die Gesamtgröße der im ADC-Cache gespeicherten Objekte in Megabyte an. Es wird auch ein Prozentsatz der maximalen Cache-Größe angegeben.

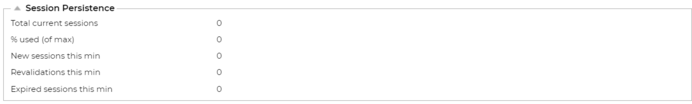

Persistenz der Sitzung
Der Abschnitt Session Persistence liefert Informationen zu verschiedenen Parametern.
|
Feld
|
Beschreibung
|
|
Aktuelle Sitzungen insgesamt
|
Hier wird angezeigt, wie viele Persistenzsitzungen im Gange sind - jede Minute aktualisiert
|
|
% verwendet (von max)
|
Hier wird angezeigt, wie viel des insgesamt für Sitzungsinformationen zur Verfügung stehenden Platzes genutzt wird
|
|
Neue Sitzung diese Minute
|
Dies zeigt, wie viele neue Persistenzsitzungen innerhalb der letzten Minute hinzugefügt wurden
|
|
Revalidieren Sie dieses Minimum
|
Dies zeigt, wie viele bestehende Persistenzsitzungen innerhalb der letzten Minute durch mehr Datenverkehr neu bestätigt wurden
|
|
Abgelaufene Sitzungen in dieser Minute
|
Hier wird angezeigt, wie viele bestehende Persistenzsitzungen in der letzten Minute abgelaufen sind, weil innerhalb der Zeitüberschreitung kein weiterer Datenverkehr stattfand.
|

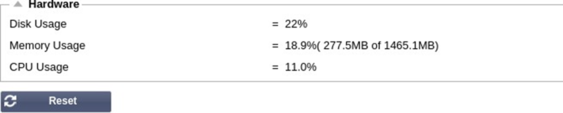

Hardware
Unabhängig davon, ob Sie den ADC in einer virtuellen Umgebung oder in Hardware verwenden, erhalten Sie in diesem Abschnitt wertvolle Informationen über die Leistung der Appliance.
Festplattenverwendung
Der in Spalte 2 angegebene Wert gibt den Prozentsatz des derzeit genutzten Speicherplatzes an und enthält Informationen über Protokolldateien und Cache-Daten, die regelmäßig auf dem Speicher abgelegt werden.
Speicherverbrauch
Die zweite Spalte gibt den Prozentsatz des derzeit verwendeten Speichers an. Die bedeutendere Zahl in Klammern ist die Gesamtmenge des dem ADC zugewiesenen Speichers. Es wird empfohlen, dass der ADC mindestens 2 GB RAM zugewiesen werden.
CPU-Nutzung
Einer der kritischen Werte ist der Prozentsatz der CPU, der von der ADC verwendet wird. Es ist normal, dass dieser Wert schwankt.
