Auf der Seite Ansicht > Status wird der Live-Datenverkehr angezeigt, der für die von Ihnen definierten virtuellen Dienste durch den ADC fließt. Sie zeigt auch die Anzahl der Verbindungen und Daten zu jedem Real Server an, sodass Sie den Lastausgleich in Echtzeit erleben können.

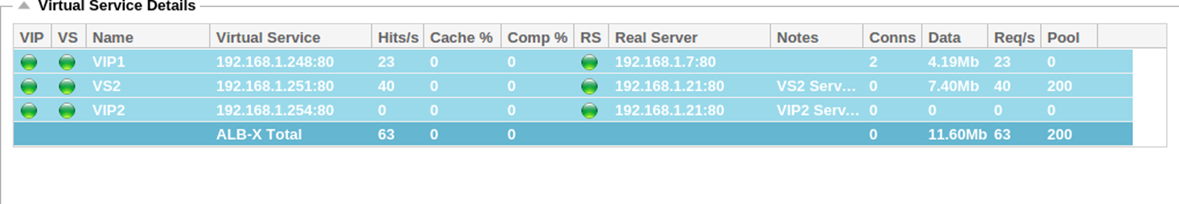

Virtueller Dienst Details
VIP-Kolumne
Die Farbe des Lichts zeigt den Status der virtuellen IP-Adresse an, die mit einem oder mehreren virtuellen Diensten verbunden ist.
Status
Beschreibung
l
Online
l
Failover-Standby. Dieser virtuelle Dienst ist hot-standby
l
Zeigt an, dass ein "Passiver" auf einen "Aktiven" wartet
l
Offline. Reale Server sind unerreichbar oder es sind keine realen Server aktiviert
l
Status der Suche
l
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
VS-Status-Spalte
Die Farbe des Lichts zeigt den Zustand des virtuellen Dienstes an.
Status
Beschreibung
l
Online
l
Failover-Standby. Dieser virtuelle Dienst ist hot-standby
l
Zeigt an, dass ein "Passiver" auf einen "Aktiven" wartet
l
Dienst benötigt Aufmerksamkeit. Diese Statusanzeige kann darauf zurückzuführen sein, dass ein Real Server eine Zustandsüberwachung nicht bestanden hat oder dass er manuell auf Offline gesetzt wurde. Der Datenverkehr fließt weiter, allerdings mit reduzierter Real Server-Kapazität.
l
Offline. Reale Server sind unerreichbar oder es sind keine realen Server aktiviert
l
Status der Suche
l
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
Name
Der Name des virtuellen Dienstes
Virtueller Dienst (VIP)
Die virtuelle IP-Adresse und der Port für den Dienst und die Adresse, die Benutzer oder Anwendungen verwenden werden.
Treffer/Sek.
Layer-7-Transaktionen pro Sekunde auf der Client-Seite.
Cache%
Die hier angegebene Zahl stellt den Prozentsatz der Objekte dar, die aus dem RAM-Cache der ADC bedient wurden.
Komprimierung%.
Diese Zahl gibt den Prozentsatz der Objekte an, die zwischen dem Client und dem ADC komprimiert wurden.
RS-Status (Entfernter Server)
In der nachstehenden Tabelle ist die Bedeutung des Status der mit dem VIP verbundenen Real Server aufgeführt.
Status
Beschreibung
l
Verbunden
l
Nicht überwacht
l
Ablassen oder Offline
l
Bereitschaft
l
Nicht verbunden
l
Status der Suche
l
Nicht lizenziert oder lizenzierte virtuelle IPs überschritten
Echte Server
Die IP-Adresse und der Port des Real-Servers.
Anmerkungen
Dieser Wert kann eine hilfreiche Anmerkung sein, damit andere den Zweck des Eintrags verstehen.
Conns (Verbindungen)
Anhand der Anzahl der Verbindungen zu den einzelnen Real-Servern können Sie die Lastverteilung in Aktion sehen. Dies ist sehr hilfreich, um zu überprüfen, ob Ihre Lastausgleichspolitik korrekt funktioniert.
Daten
Der Wert in dieser Spalte zeigt die Datenmenge an, die an die einzelnen Real-Server gesendet wird.
Req/Sec (Anfragen pro Sekunde)
Die Anzahl der Anfragen pro Sekunde, die an jeden Real Server gesendet werden.
